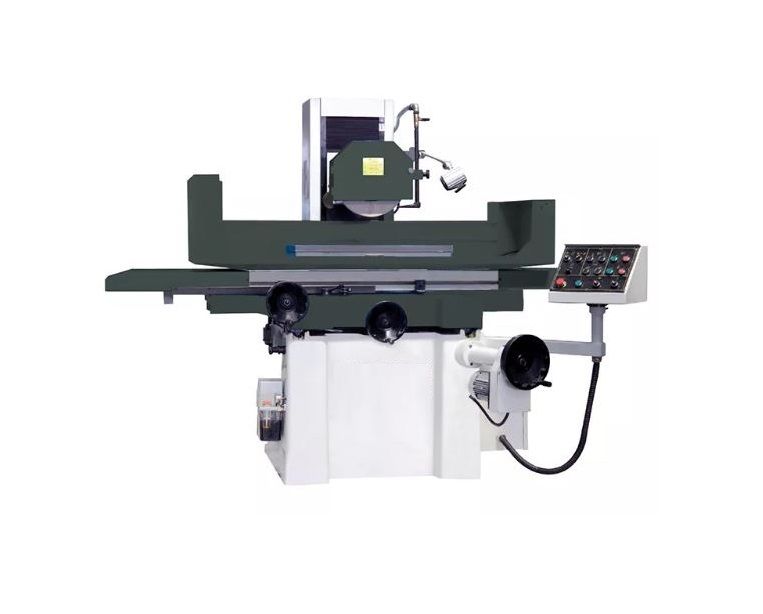

Плоскошлифовальный станок SG-3063AHD
Особенности
- Высокопрочная чугунная станина
- Продольное перемещение гидравлическое или ручное
- Поперечное перемещение ручное или с помощью двигателя с частотной регулировкой
- Вертикальное перемещение шлифовального круга при помощи серводвигателя, контроллером PLC, реализующим автоматическую подачу (AHD модель)
- Промышленные направляющие линейных перемещений
- Шлифовальный шпиндель оснащен подшипником качения повышенной точности, что позволяет достичь высокого качества обработки
Цена:По запросу
|
Описание |
Ед. изм. | SG-3063AHD | |
| Размер стола | мм | 305*635 | |
| Максимальные перемещения | мм | 340*765 | |
| Расстояние от центра шпинделя до рабочего стола | мм | 560 | |
| Максимальная нагрузка на стол вместе с магнитной плитой | кг | 270 | |
| Размер магнитной плиты | мм | 300*600 | |
|
Шлифовальный круг |
Размер(Диаметр*Ширина*Отверстие) | мм | Ø350*40*Ø127 |
| Скорость шпинделя(без регулировки) | об./мин | 1450(50Hz) 1750(60Hz) | |
|
Поперечное перемещение |
Автоподача |
мм/ход | 0.1-8 |
| Ускоренная подача | мм/мин | 990 | |
| Цена деления маховичка | мм | 0.02 | |
|
Вертикальное перемещение |
Автоподача |
мм/ход | 0.005/0.01/0.02/0.03/0.04/0.05 |
| Ускоренная подача | мм/мин | 460 | |
| Цена деления маховичка | мм | 0.005 | |
| Скорость продольного перемещения | м/мин | 7-23 | |
| Мощность двигателя шпинделя | кВт | 5.5 | |
| Мощность двигателя гидравлики | кВт | 2.2 | |
| Мощность двигателя СОЖ | кВт | 0.125 | |
| Мощность двигателя вертикальной подачи | кВт | 0.5 | |
| Номинальная мощность нагрузки | кВт | 9 | |
| Габариты (Д*Ш*В) | мм | 2800*1890*2200 | |
| Вес | кг | 2800 | |
Стандартная комплектация
- Шлифовальный круг с фланцем
- Бак для СОЖ
- Электромагнитный стол
- Ключ для снятия шлифовального круга
- Защитный кожух
- PLC контроллер
- Лампа рабочего освещения
- Инструментальный ящик со вспомогательным инструментом
- Установочные болты с подкладками
- Инструкция по эксплуатации (на русском языке)
- Гарантия – 12 месяцев
Дополнительные опции
- Пылесборник
- Система подачи СОЖ с магнитным сепаратором и бумажным фильтром
- Цифровая индикация по YZ осям
- Устройство балансировки шлифовального круга
- Алмазный карандаш для правки круга
- Фланец шлифовального круга
- Simens PLC + сенсорный экран (только для моделей AHD)
Преимущества оборудования
- Максимальная производительность благодаря высокой скорости вращения шлифовального круга и точной подаче заготовки.
- Безупречная плоскостность обрабатываемых деталей благодаря системе управления и современным технологиям шлифования.
- Универсальность в обработке широкого спектра материалов от металлов до композитов.
- Удобство и простота в эксплуатации благодаря интуитивно понятному интерфейсу и автоматизированным функциям.
- Надежность и долговечность, гарантирующие бесперебойную работу.
Сферы применения
Автомобильная промышленность
Станкостроение
Производство штампов и литейных форм
