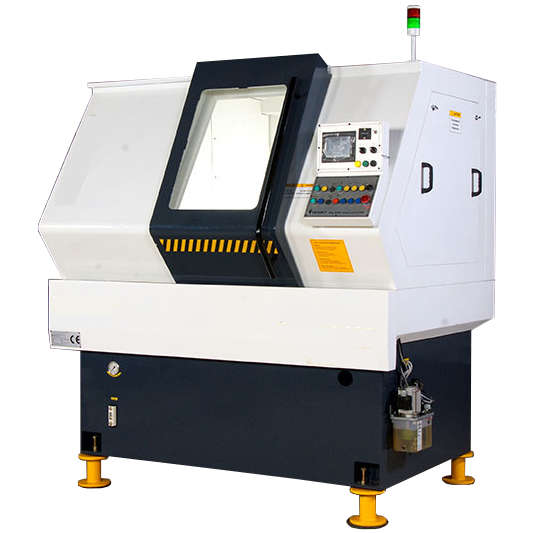

TPT-5S
TPT-5S

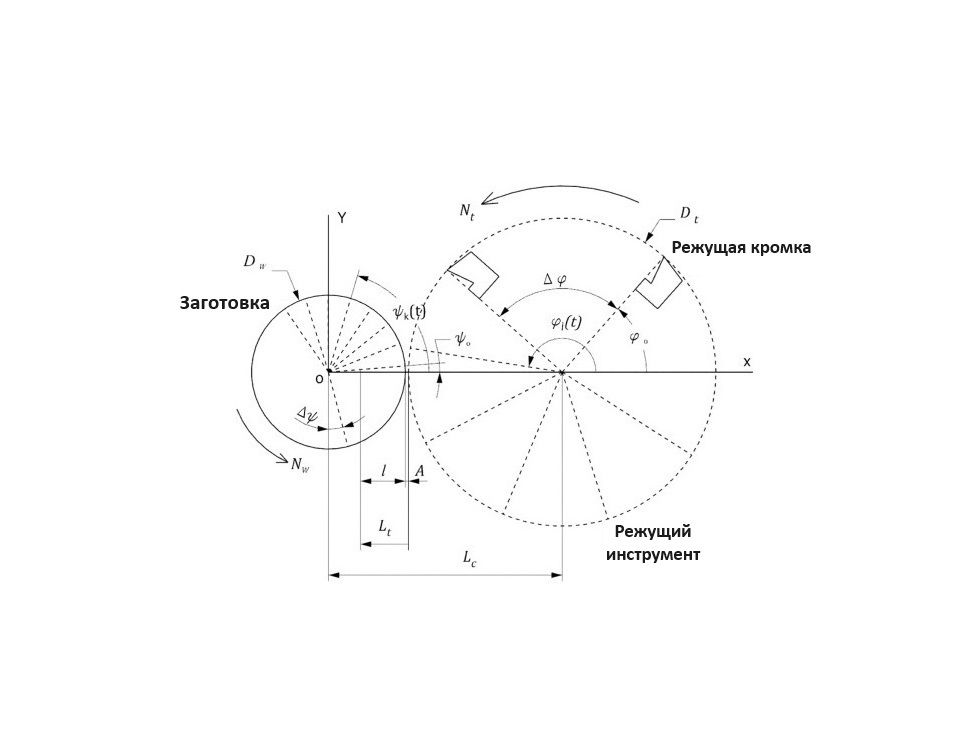

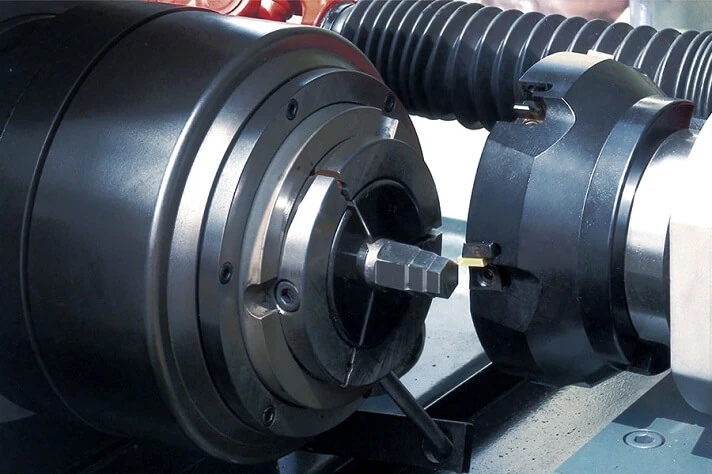

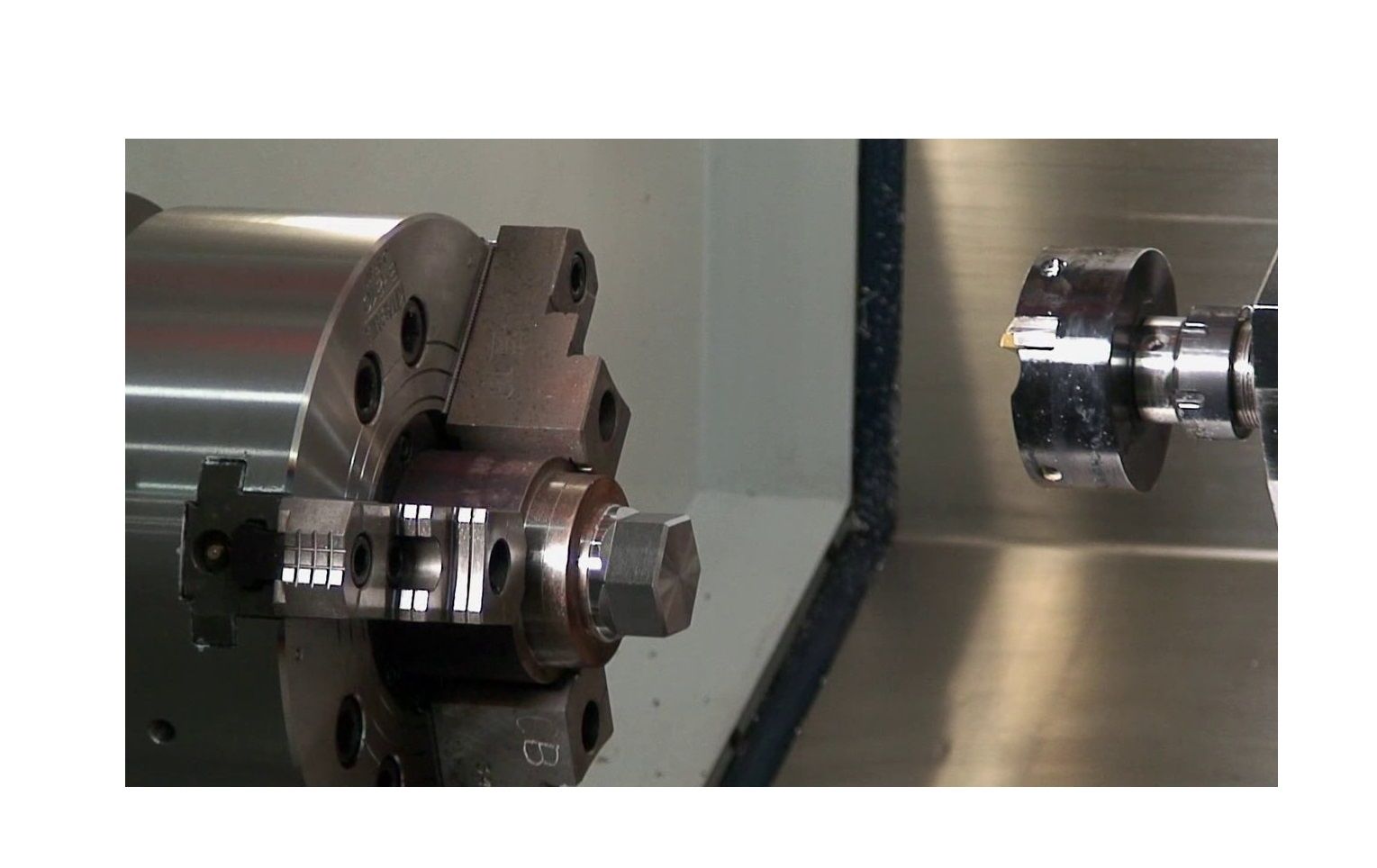

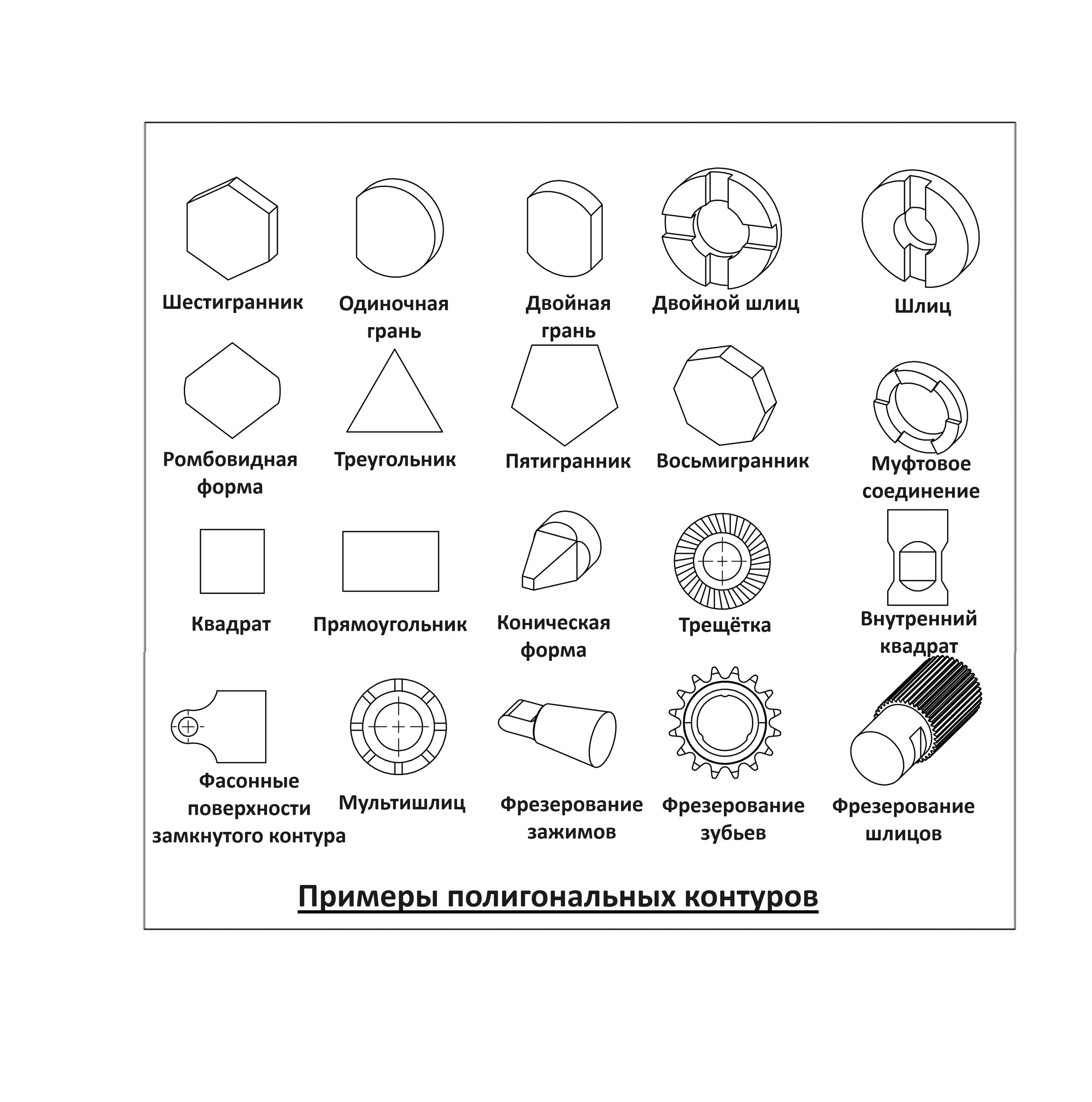

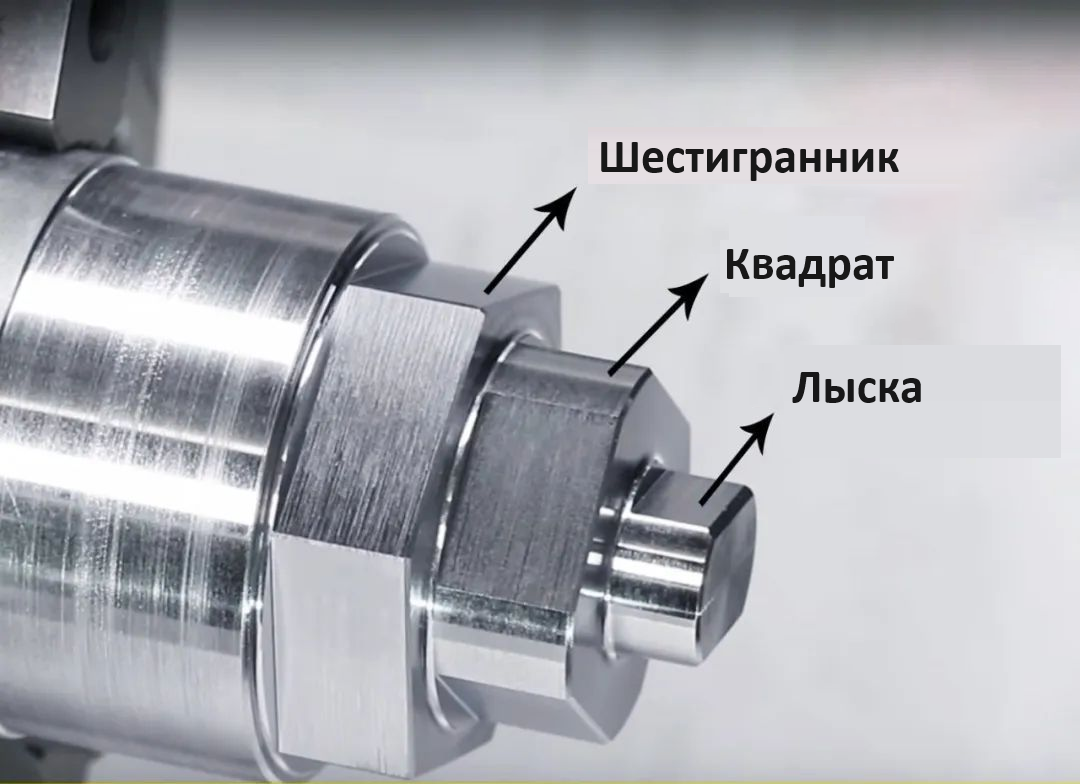

Сложный станок в первую очередь полезный для обработки полярных элементов, таких как трещотки, шлицы и зазубрины.

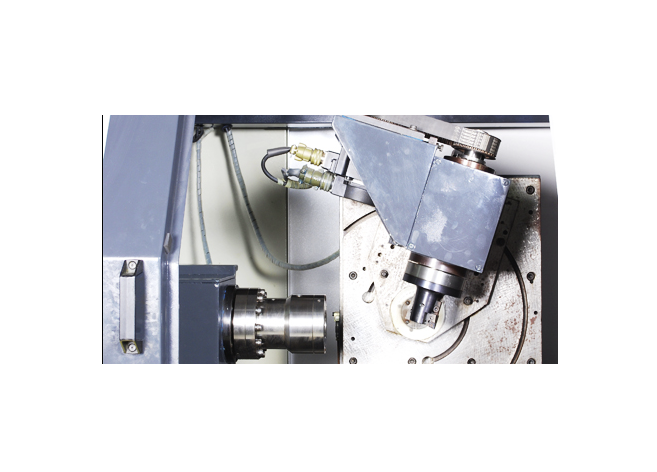

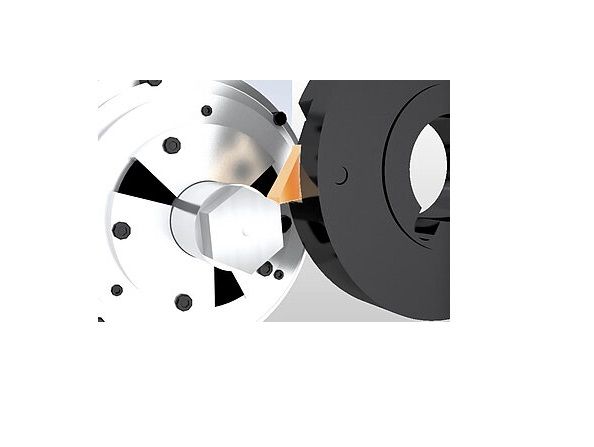

Три оси X, Y и Z приводятся в движение серводвигателями. Современные контроллеры движения регулируют точность и аккуратность. Рабочий шпиндель и инструментальный шпиндель управляются сложным контроллером движения с электронной коробкой передач. У шпинделей есть уникальная функция, позволяющая синхронно останавливаться при сбое питания.
Бесплатная консультация · Ответим в течение 30 минут
|
Описание |
Ед.изм. |
TPT-5S |
| Максимальный габарит обработки (диаметр*длина) | мм | Ø 42*580 |
| Максимальная длина обработки | мм | 180 |
| Передаточное соотношение (стандартное-механическое) | ед | 1:1 |
| Конус шпинделя | DIN | A2-5 |
| Мощность двигателя главного шпинделя | кВт | 4,78 |
| Скорость главного шпинделя | об/мин | 2000 |
| Ход по оси Z | мм | 225 |
| Ход по оси X | мм | 180 |
| Ход по оси Y | мм | 50 |
| Повторяемость и точность позиционирования | мкр | 10 |
| Диапазон подачи | мм/об | 0,01-0,5 |
| Скорость быстрых перемещений | м/мин | 10 |
| Требование к питающему напряжению | В | 415 ± 10 % |
| Номинальная мощность нагрузки | кВт | 5,95 |
| Размеры (Д*Ш*В) | мм | 2000*1800*2100 |
| Вес | кг | 2200 |
Стандартные опции
- теплообменник для электрического шкафа
- гидравлическая система
- автоматическая система смазки
- освещение зоны рабочего места
- ножной переключатель
Дополнительные опции
- автоматический конвейер стружки и тележка
- дополнительные режущие головки
- сборщик готовых деталей
- барфидер
- барпуллер
- дополнительные режущие головки
- сборщик готовых деталей
- барфидер
Преимущества
- Высокая точность и качество поверхности, благодаря использованию сложных траекторий обработки- Оси X Y Z оснащены сервоприводами, что обеспечивает высокую точность перемещений

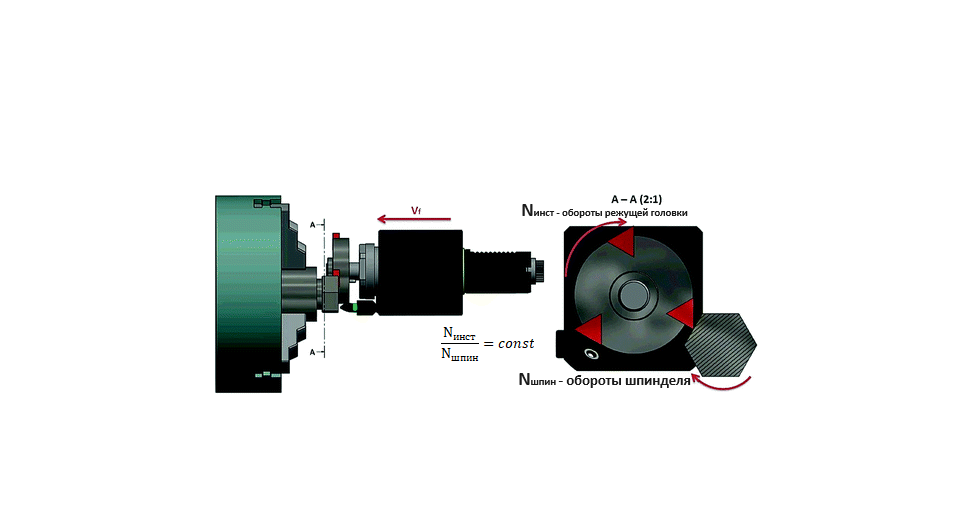

- Электронная коробка передач управляет двигателями главного и инструментального шпинделей, упрощает конструкцию и снижает издержки на сервисное обслуживание
- Функция синхронной остановки шпинделей при отключении электропитания предотвращает поломку инструмента и снижает процент брака
