Протяжные станки
Протяжные станки в основном используются для обработки внутренних и внешних поверхностей сложной формы в крупносерийном и массовом производстве.
Протяжные станки могут быть с ЧПУ и без. Разделяются по типу:
- Вертикальные протяжные станки.
- Горизонтальные протяжные станки.
Также протяжные станки разделяются по методу протягивания (протягивание — это инструмент, с помощью которого происходит обработка):
- Внутренние станки (для внутренней протяжки).
- Внешние станки (для наружной протяжки).
- Станки с винтовой протяжкой.
- Станки с подъёмным электромеханическим столом.
Протяжные станки оптимальны для массового производства деталей широкого спектра:
- Автозапчасти: зубчатые передачи, шпоночные пазы, системы торможения, трансмиссии, рулевые тяги и пр.
- Велозапчасти: шестерни, коробки передач, пневматические цилиндры, системы крепления сидения и пр.
- Ручные инструменты: регулируемые и накидные гаечные ключи, трубные и торцевые ключи, плоскогубцы и пр.
- Другие детали: винтовые крепёжные детаил, дверные доводчики, обработка спирального внутреннего диаметра, обработка деталей гидравлических насосов, оси швейных машин, строительная фурнитура, боеприпасы, аэрокосмическая техника, замковые детали и пр.
Преимущества протяжных станков:
- Постоянная высокая точность и производительность.
- Экономия времени и человеческих ресурсов.
- Простое управление с высокой производительностью.
- Простая форма обработки и удобство в обслуживании.
Полезная информация о протяжных станках:
- Сколько типов протяжки существует?
- Преимущества и недостатки протягивания
- Внутреннее протягивание
- Вертикальное протягивание
ОСНАСТИК-СТАНКИ — официальный дистрибьютор протяжных станков Axisco по Москве и МО. Продажа металлорежущих станков, поставка запчастей и расходных материалов, наладка и техническая поддержка на всё время гарантии и после её окончания. Чтобы купить протяжной станок позвоните нам на +7 (495) 665-9335 или напишите на stanki@osnastik.ru, и наслаждайтесь качественным сервисом.
-

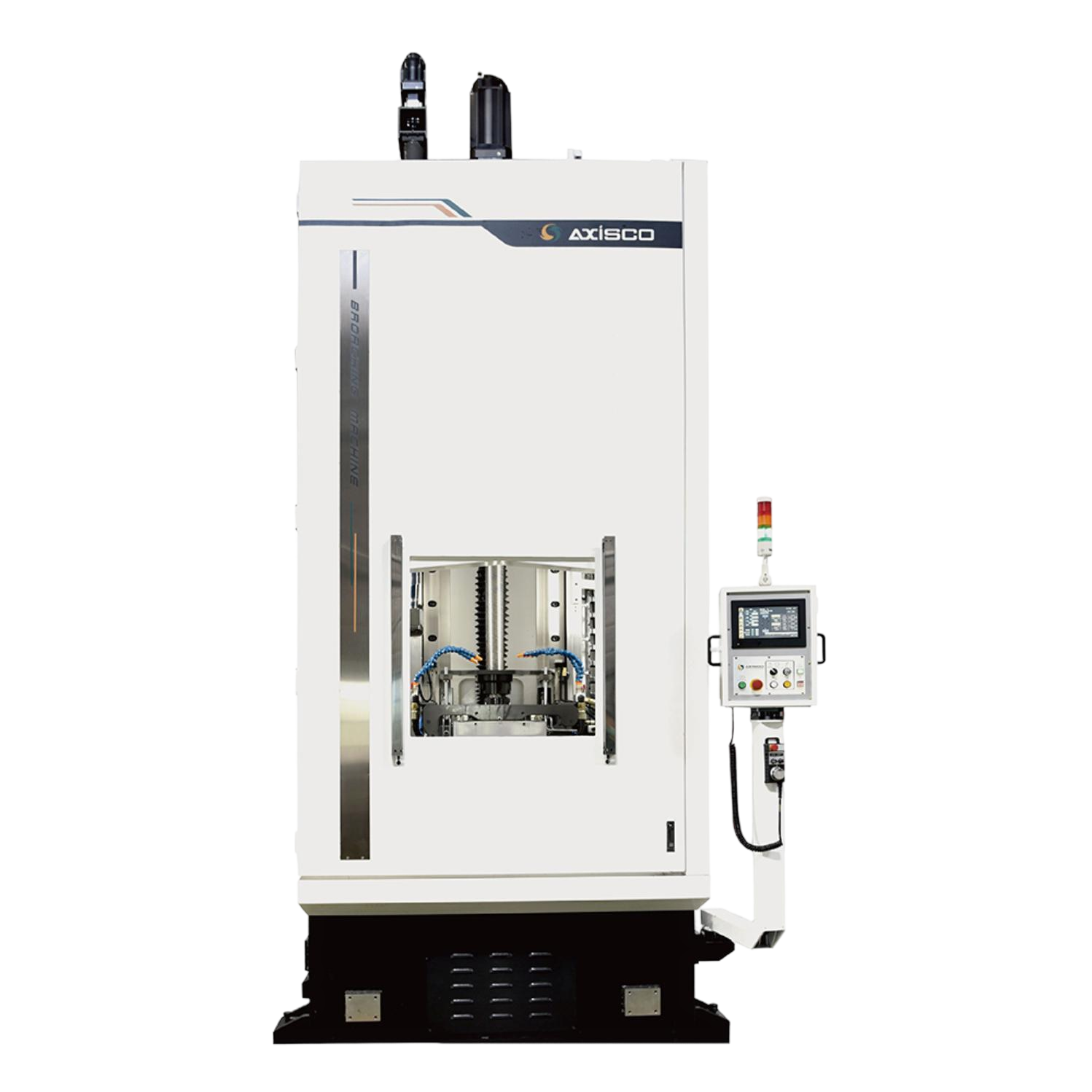

Получить консультациюИнструментами вертикально-протяжного станка и заготовкой можно управлять с помощью интерфейса ЧПУ. Стандартная комплектация: подъём рабочего стола, автоматическая очистка инструмента, зажимные приспособления, стружечный конвейер. Опционально: протяжной инструмент, автоматическая загрузка/выгрузка деталей. Применение: изготовление внутренних шлицев и шпоночных пазов.
Инструментами вертикально-протяжного станка и заготовкой можно управлять с помощью интерфейса ЧПУ. Стандартная комплектация: подъём рабочего стола, автоматическая очистка инструмента, зажимные приспособления, стружечный конвейер. Опционально: протяжной инструмент, автоматическая загрузка/выгрузка деталей. Применение: изготовление внутренних шлицев и шпоночных пазов.
МодельТяговая сила, тоннМакс. длина протягивания, ммВысота рабочего стола, ммМакс. размер заготовки, ммМощность главного привода, кВтПодробнееТяговая сила, тонн
5
Макс. длина протягивания, мм
1000
Высота рабочего стола, мм
960
Макс. размер заготовки, мм
180
Мощность главного привода, кВт
5
Тяговая сила, тонн
8
Макс. длина протягивания, мм
1300
Высота рабочего стола, мм
1072
Макс. размер заготовки, мм
225
Мощность главного привода, кВт
7
Тяговая сила, тонн
10
Макс. длина протягивания, мм
1500
Высота рабочего стола, мм
1072
Макс. размер заготовки, мм
225
Мощность главного привода, кВт
11
Тяговая сила, тонн
15
Макс. длина протягивания, мм
1600
Высота рабочего стола, мм
1255
Макс. размер заготовки, мм
225
Мощность главного привода, кВт
15
-

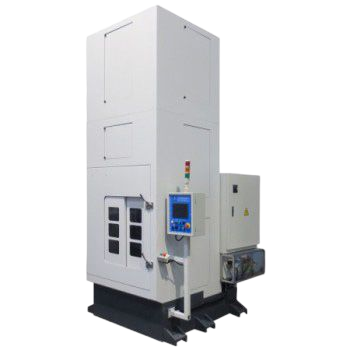

Получить консультациюУправляются с помощью ЧПУ. При обработке на протяжном станке электромеханический рабочий стол поднимается вверх, а инструмент вращается в отверстии заготовки, нарезая таким образом спиральную форму на стенках отверстия. Комплектуются ЧПУ-контроллером SYNTEC в стандартной комплектации, по запросу его можно заменить на на ЧПУ FANUC. Оператор вертикально-протяжного станка при загрузке заготовки может стоять на полу — лестница не требуется.
Управляются с помощью ЧПУ. При обработке на протяжном станке электромеханический рабочий стол поднимается вверх, а инструмент вращается в отверстии заготовки, нарезая таким образом спиральную форму на стенках отверстия. Комплектуются ЧПУ-контроллером SYNTEC в стандартной комплектации, по запросу его можно заменить на на ЧПУ FANUC. Оператор вертикально-протяжного станка при загрузке заготовки может стоять на полу — лестница не требуется.
МодельТяговая сила, тоннМакс. длина протягивания, ммВысота рабочего стола, ммМакс. размер заготовки, ммМощность главного привода, кВтПодробнееТяговая сила, тонн
3
Макс. длина протягивания, мм
800
Высота рабочего стола, мм
850
Макс. размер заготовки, мм
Ø 240
Мощность главного привода, кВт
3,8
Тяговая сила, тонн
5
Макс. длина протягивания, мм
1 000
Высота рабочего стола, мм
1 000
Макс. размер заготовки, мм
Ø 250
Мощность главного привода, кВт
5,6
Тяговая сила, тонн
8
Макс. длина протягивания, мм
1 300
Высота рабочего стола, мм
1 050
Макс. размер заготовки, мм
Ø 250
Мощность главного привода, кВт
7,5
Тяговая сила, тонн
10
Макс. длина протягивания, мм
1 300
Высота рабочего стола, мм
1 050
Макс. размер заготовки, мм
Ø 300
Мощность главного привода, кВт
11,25
Тяговая сила, тонн
10
Макс. длина протягивания, мм
1 500
Высота рабочего стола, мм
1 072
Макс. размер заготовки, мм
Ø 225
Мощность главного привода, кВт
11
Тяговая сила, тонн
15
Макс. длина протягивания, мм
1 600
Высота рабочего стола, мм
1 100
Макс. размер заготовки, мм
Ø 300
Мощность главного привода, кВт
18,75
Тяговая сила, тонн
20
Макс. длина протягивания, мм
1 600
Высота рабочего стола, мм
1 300
Макс. размер заготовки, мм
Ø 300
Мощность главного привода, кВт
30
-

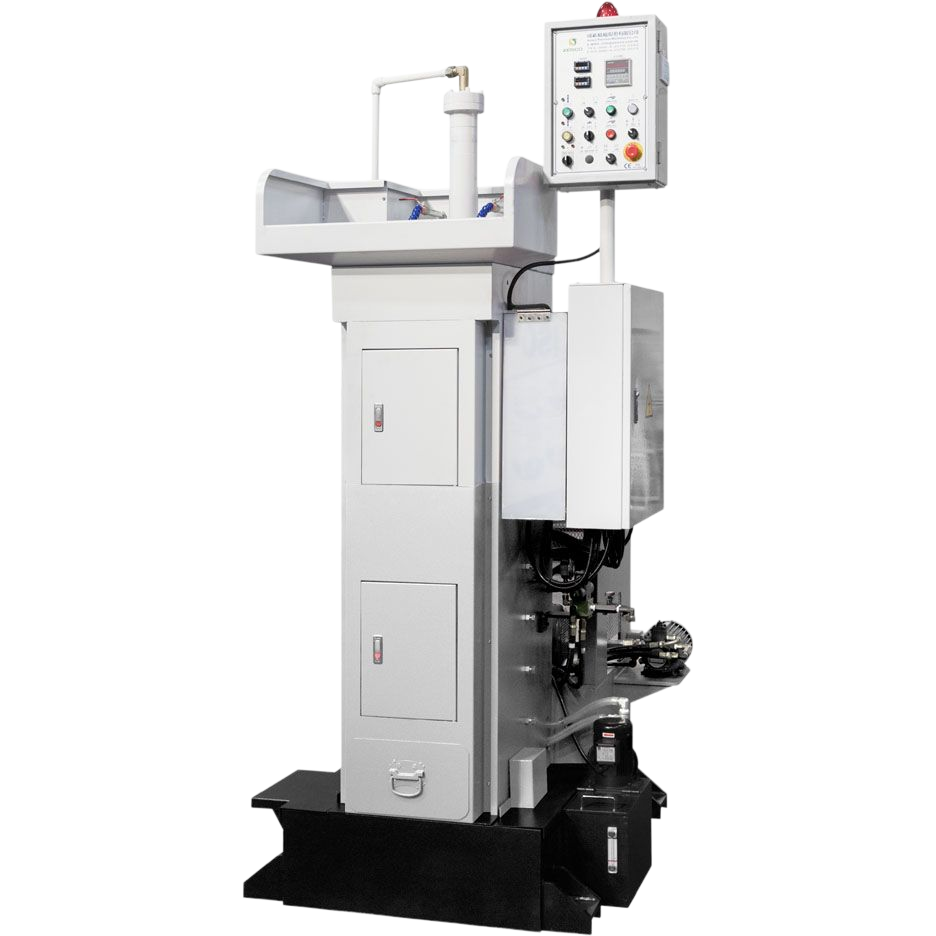

Получить консультациюПринцип действия вертикально протяжного станка для внутренней протяжки основан на том, что главное движение осуществляется прямолинейно в вертикальном направлении режущим элементом станка в то время, как заготовка будущей детали остается неподвижной.
Принцип действия вертикально протяжного станка для внутренней протяжки основан на том, что главное движение осуществляется прямолинейно в вертикальном направлении режущим элементом станка в то время, как заготовка будущей детали остается неподвижной.
МодельТяговая сила, тоннМакс. длина протягивания, ммМакс. наружный диаметр обраб. детали, ммМощность главного привода, кВтПодробнееТяговая сила, тонн
80
Макс. длина протягивания, мм
2 200
Макс. наружный диаметр обраб. детали, мм
ø550
Мощность главного привода, кВт
30 (40 л.с.)
Тяговая сила, тонн
25
Макс. длина протягивания, мм
1 600
Макс. наружный диаметр обраб. детали, мм
ø550
Мощность главного привода, кВт
30 (40 л.с.)
Тяговая сила, тонн
15
Макс. длина протягивания, мм
1 300 / 1 500
Макс. наружный диаметр обраб. детали, мм
ø460
Мощность главного привода, кВт
18,8 (25 л.с.)
Тяговая сила, тонн
10
Макс. длина протягивания, мм
1 000 / 1 300 / 1 500
Макс. наружный диаметр обраб. детали, мм
ø420
Мощность главного привода, кВт
11,3 (15 л.с.)
Тяговая сила, тонн
8
Макс. длина протягивания, мм
1 000 / 1 300
Макс. наружный диаметр обраб. детали, мм
ø350
Мощность главного привода, кВт
7,5 (10 л.с.)
Тяговая сила, тонн
5
Макс. длина протягивания, мм
800 / 1 000 / 1 200
Макс. наружный диаметр обраб. детали, мм
ø300
Мощность главного привода, кВт
5,6 (7,5 л.с.)
Тяговая сила, тонн
5
Макс. длина протягивания, мм
600 / 800 / 1 000
Макс. наружный диаметр обраб. детали, мм
ø300
Мощность главного привода, кВт
5,6 (7,5 л.с.)
-

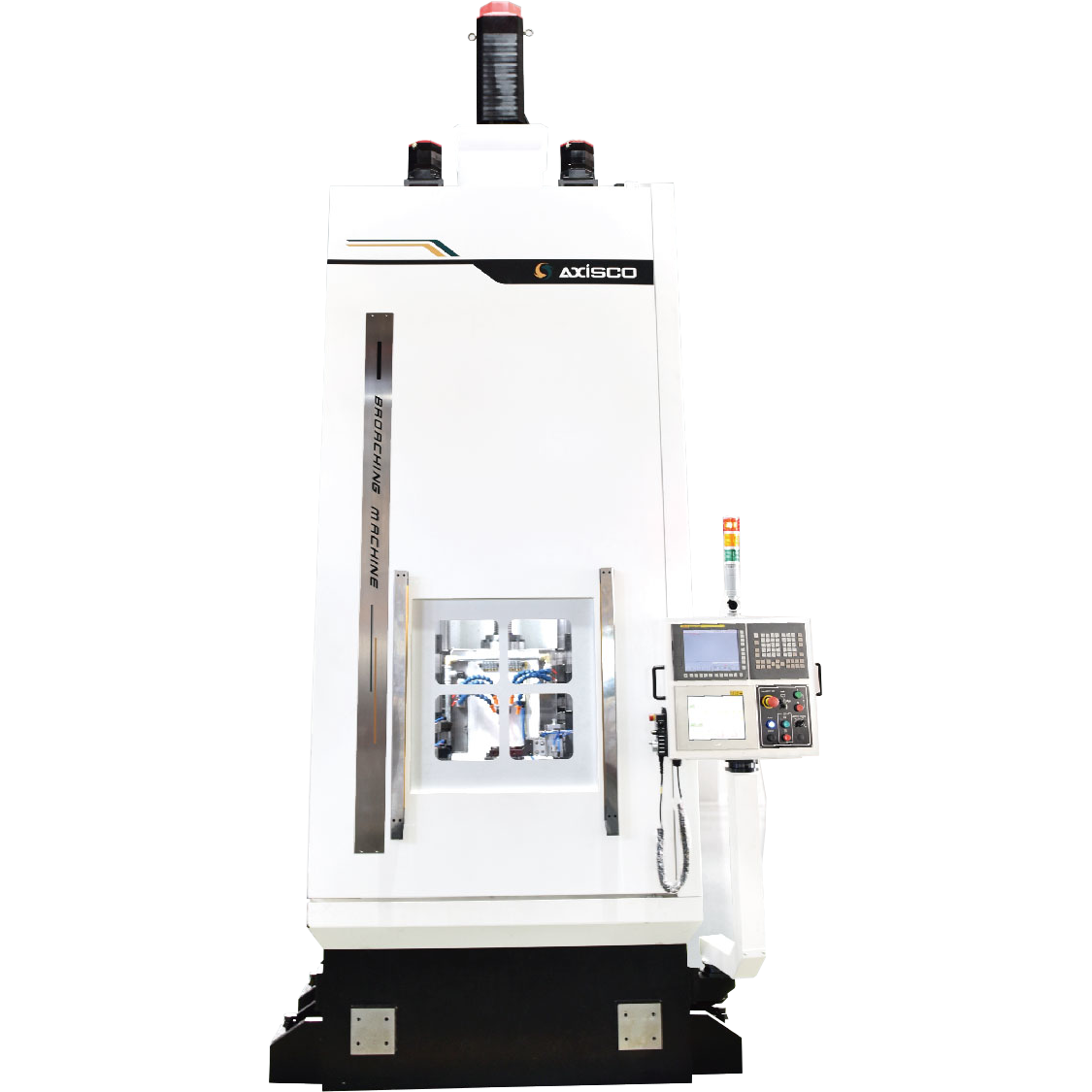

Получить консультациюСтанки для наружного протягивания в отличие от вертикально-протяжных станков для внутреннего протягивания имеют иную конструкцию каретки и стола и не имеют вспомогательной каретки.
Станки для наружного протягивания в отличие от вертикально-протяжных станков для внутреннего протягивания имеют иную конструкцию каретки и стола и не имеют вспомогательной каретки.
МодельТяговая сила, тоннМакс. длина протягивания, ммМакс. наружный диаметр обраб. детали, ммМощность главного привода, кВтПодробнееТяговая сила, тонн
10
Макс. длина протягивания, мм
1 000 / 1 300
Макс. наружный диаметр обраб. детали, мм
ø480
Мощность главного привода, кВт
11,3 (15 л.с.)
Тяговая сила, тонн
15
Макс. длина протягивания, мм
1 200 / 1 500 / 1 800
Макс. наружный диаметр обраб. детали, мм
ø520
Мощность главного привода, кВт
18,8 (25 л.с.)
Тяговая сила, тонн
20
Макс. длина протягивания, мм
1 500 / 1 800
Макс. наружный диаметр обраб. детали, мм
ø520
Мощность главного привода, кВт
30 (40 л.с.)
Тяговая сила, тонн
5
Макс. длина протягивания, мм
800 / 1 000
Макс. наружный диаметр обраб. детали, мм
ø320
Мощность главного привода, кВт
5,6 (7,5 л.с.)
Тяговая сила, тонн
8
Макс. длина протягивания, мм
800 / 1 000
Макс. наружный диаметр обраб. детали, мм
ø380
Мощность главного привода, кВт
7,5 (10 л.с.)
Тяговая сила, тонн
3
Макс. длина протягивания, мм
600 / 800
Макс. наружный диаметр обраб. детали, мм
ø280
Мощность главного привода, кВт
3,8 (5 л.с.)
-
Получить консультациюИдеальное решение для протяжки термообработанных шлицов. Стол перемещается вверх, чтобы в одно мгновение обработать все внутренние зубья. Конструкция с высокой жесткостью и высокопрочный роликовый винт SKF. Система ЧПУ FANUC. Скорость протяжки до 60 м/мин. Может быть обработана заготовка твердостью до 50 - 62 HRC.
Идеальное решение для протяжки термообработанных шлицов. Стол перемещается вверх, чтобы в одно мгновение обработать все внутренние зубья. Конструкция с высокой жесткостью и высокопрочный роликовый винт SKF. Система ЧПУ FANUC. Скорость протяжки до 60 м/мин. Может быть обработана заготовка твердостью до 50 - 62 HRC.
-

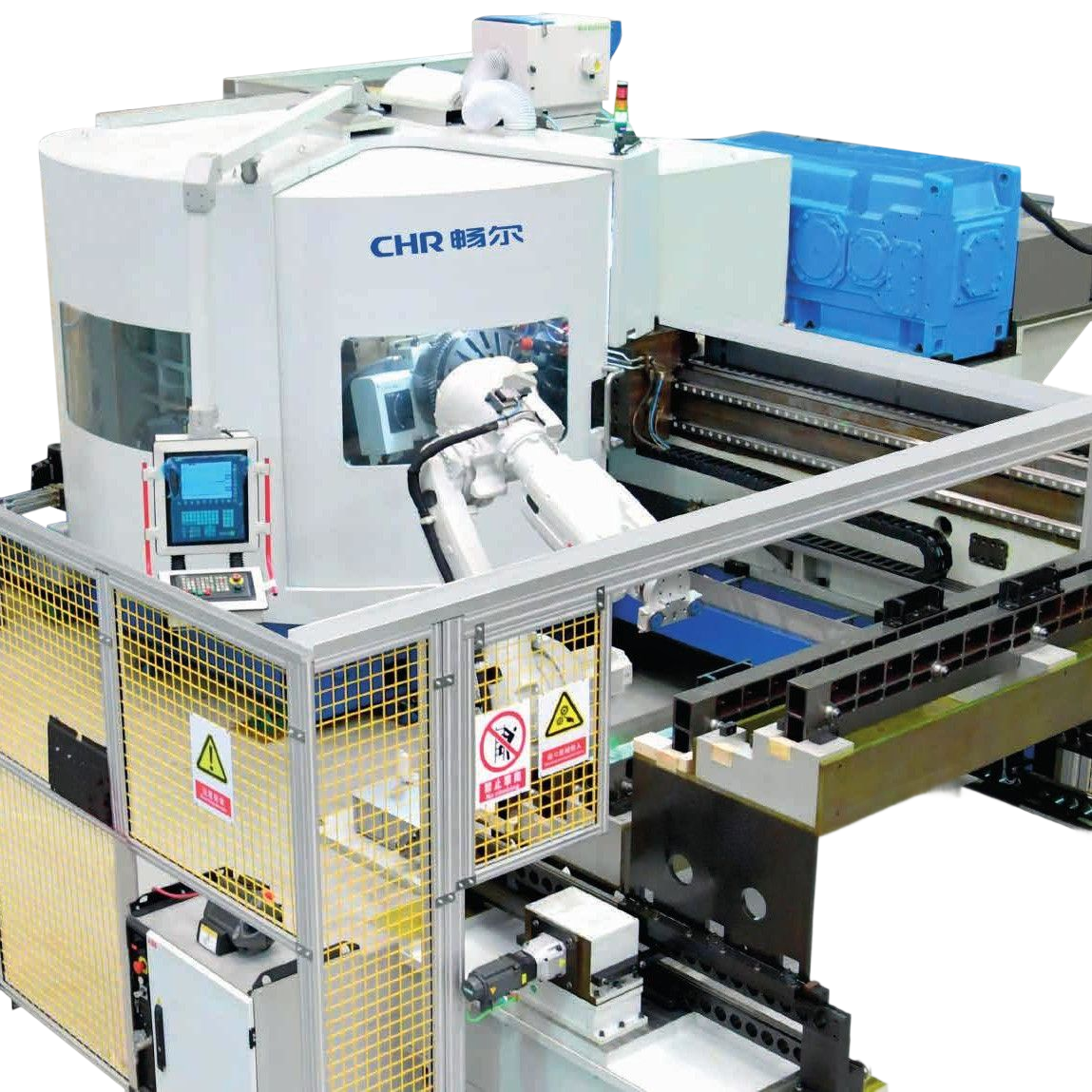

Получить консультацию5-осевые протяжные станки для протягивания шипа и канавки авиационных двигателей — это высокотехнологичное производственное оборудование, разработанное для выполнения сложных операций по механической обработке компонентов турбин.
5-осевые протяжные станки для протягивания шипа и канавки авиационных двигателей — это высокотехнологичное производственное оборудование, разработанное для выполнения сложных операций по механической обработке компонентов турбин.
МодельПодробнее -

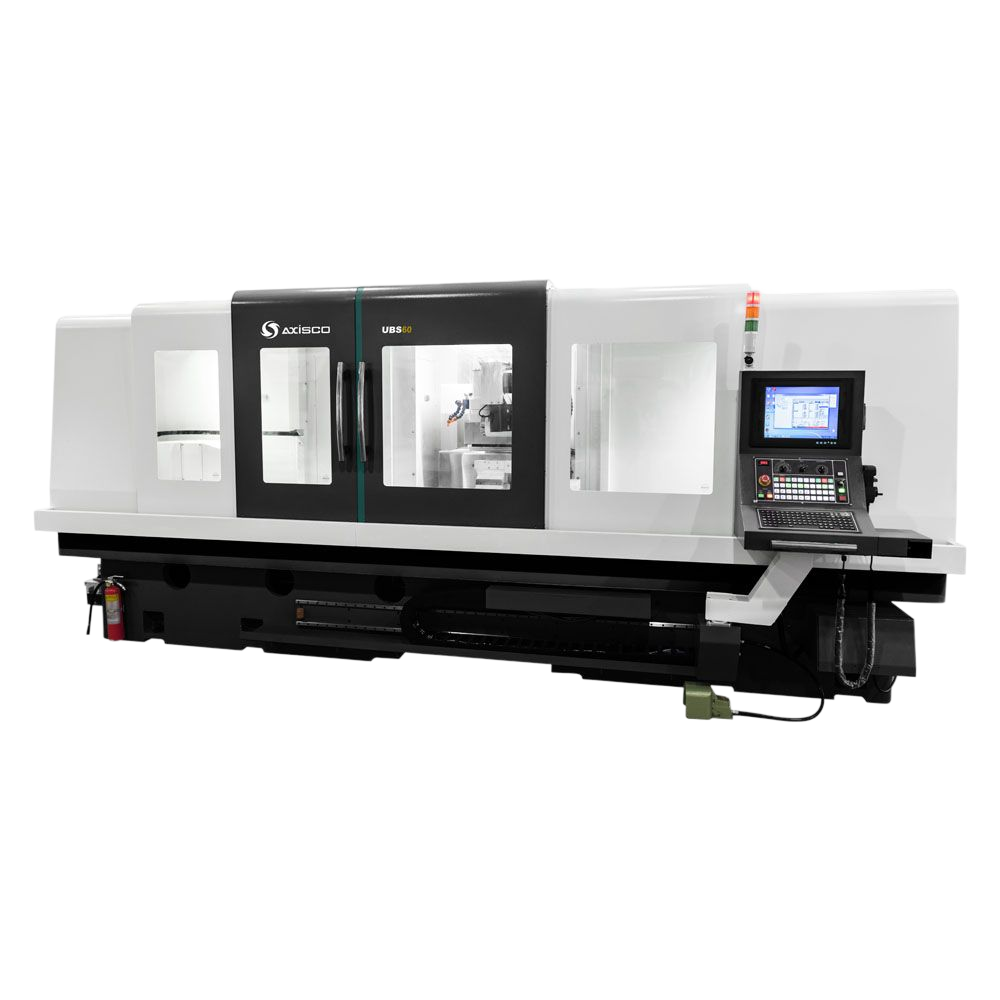

Получить консультациюСтанки для заточки протяжек позволяют производить весь комплекс работ по затачиванию протяжек. Компания ОСНАСТИК-СТАНКИ готова спроектировать, изготовить и поставить протяжной инструмент под задачи заказчика.
Станки для заточки протяжек позволяют производить весь комплекс работ по затачиванию протяжек. Компания ОСНАСТИК-СТАНКИ готова спроектировать, изготовить и поставить протяжной инструмент под задачи заказчика.
