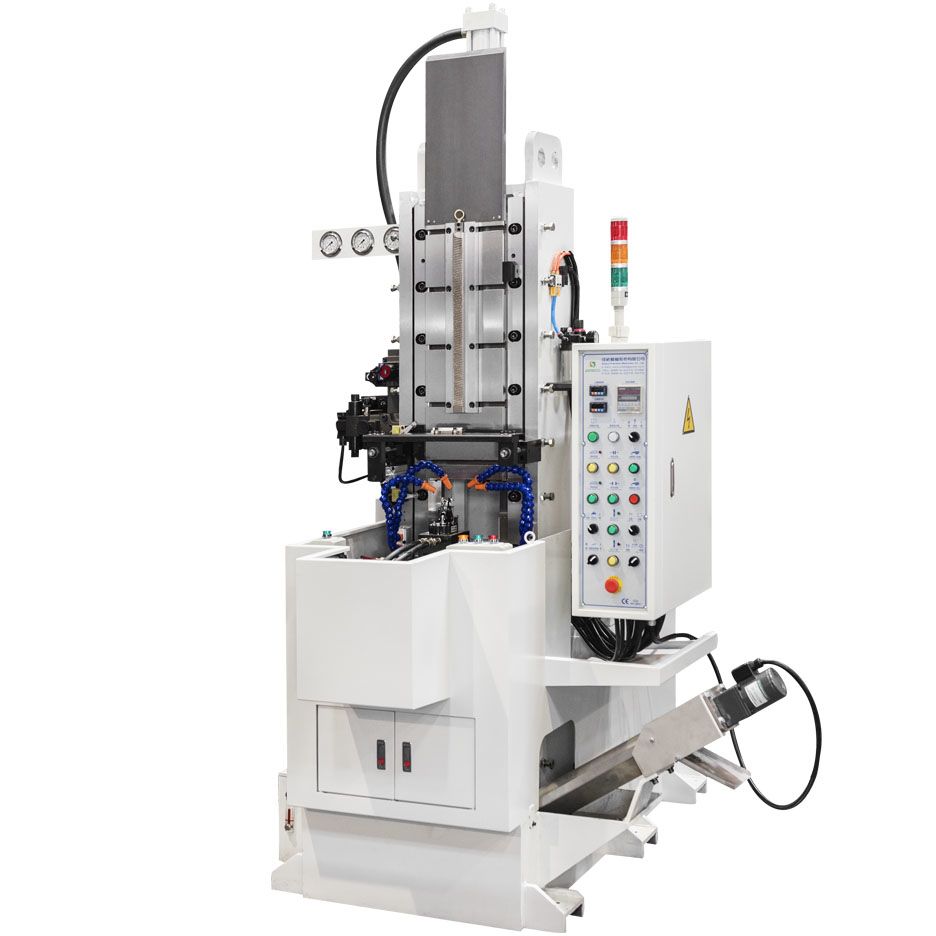

YST-0306/0308
| Тяговая сила, тонн | 3 |
|---|---|
| Макс. длина протягивания, мм | 600 / 800 |
| Скорость рабочего хода, м/мин | 3~8 |
| Макс. наружный диаметр обраб. детали, мм | ø280 |
| Мощность главного привода, кВт | 3,8 (5 л.с.) |
Особенности
станок для наружной протяжки YST-0308 мощностью 3 тонны и ходом 800 мм подходит для обработки внешнего профиля небольших заготовок. Благодаря дополнительным инструментам и приспособлениям может изготавливать сложные для обработки формы за один проход.
Внешний протяжной станок подходит для крупносерийной обработки. Протяжка используется с устройством для выполнения внешнего профиля заготовки за одну установку. Данные станки широко применяются для изготовления ручных инструментов, деталей оборудования или деталей сложной формы в автомобильной и аэрокосмической промышленности из-за короткого времени обработки с высокой точностью.
Цена:По запросу
| Характеристики | Ед. изм. | YST-0306/0308 |
| Усилие протягивания | тонн | 3 |
| Максимальный ход | мм | 600/800 |
| Скорость протягивания (60 Гц) | м/мин | 3~8 |
| Скорость обратного перемещения (60 Гц) | м/мин | 2~17 |
| Максимальный размер заготовки | мм | ø280 |
| Высота рабочего стола | мм | 830/900 |
| Площадь рабочего стола | мм | 300×470 |
| Потребляемая мощность | кВ | 3.8(5hp) |
| Высота станка | мм | 2000/2200 |
| Занимаемая площадь | мм | 1150*1350 |
Стандартные опции |
Дополнительные опции |
|
- Вентилятор охлаждения |
- Автоматическая очистка инструмента
|
Преимущества
- Используется для протяжки внешних пазов, зубьев и профилей
- Завершение сложной формы за один проход для экономии времени обработки
- Точное позиционирование, быстрая резка с высокой точностью
- Жёсткая конструкция корпуса станка
- Бесступенчатая регулировка давления и скорости
- Интеграция поворотного стола для сокращения времени загрузки (опционально)
- Станок может быть спроектирован на 1–3 станции в зависимости от количества
- СЕ (опционально)
- Гарантия 12 месяцев
- Расширенная гарантия 24 месяца и более (опционально)
Пример эксплуатации станка

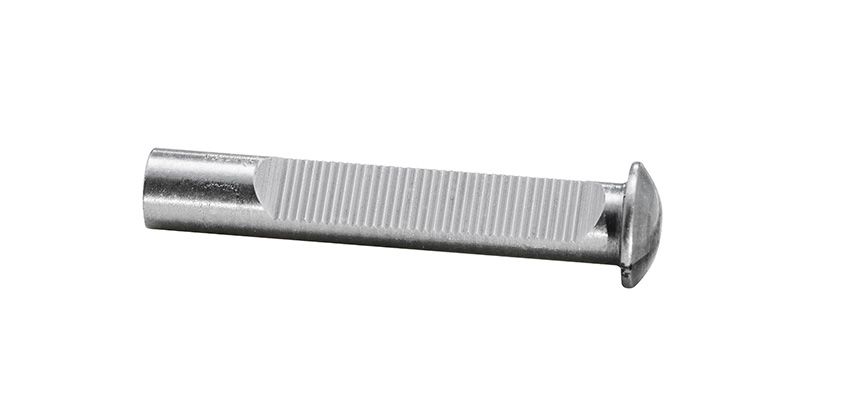

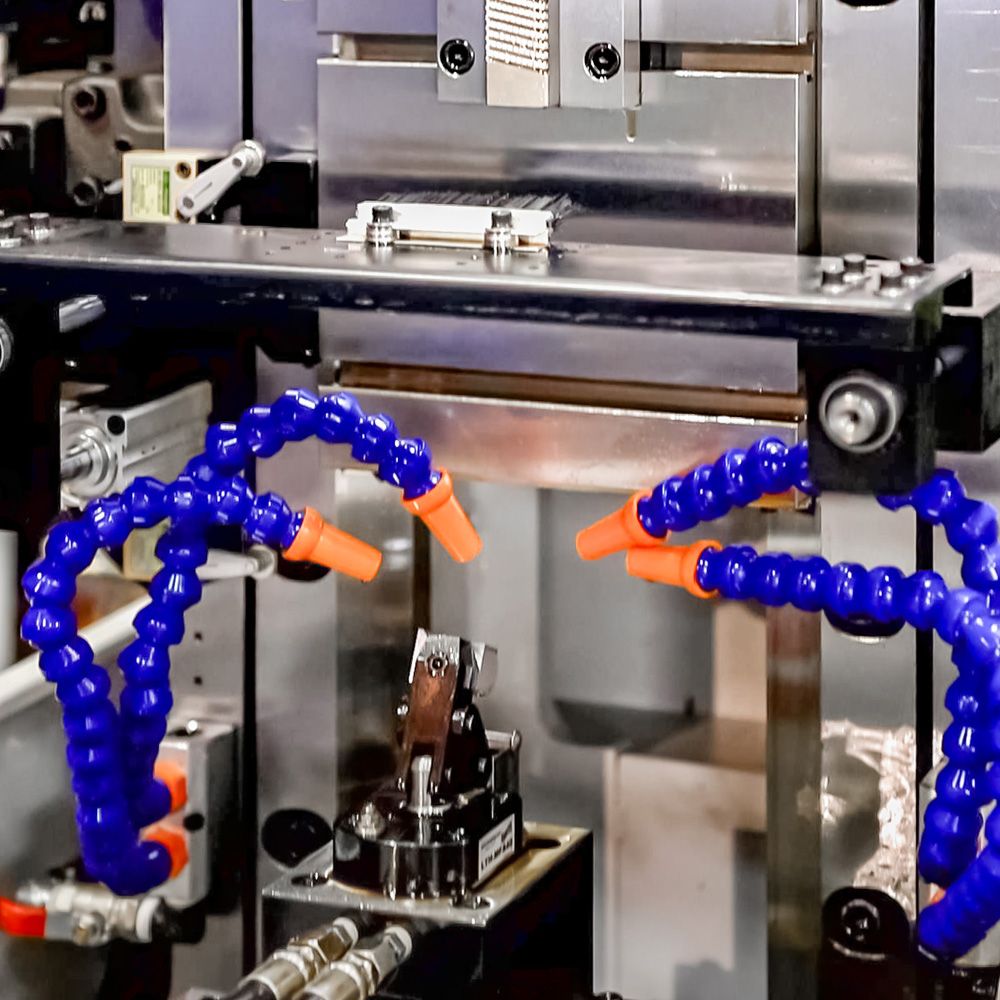

На изображениях показан наружный протяжной станок для обработки плунжеров. Плунжерный насос приводится в действие возвратно-поступательным движением плунжера в цилиндре для создания разницы давлений. Подачу плунжерного насоса можно регулировать, изменяя рабочий ход плунжера. Нам нужно обработать плоскую поверхность и небольшой профиль зуба на небольшой заготовке в плунжерной обработке. В то время как фрезерный станок требует навыков оператора и длительного времени обработки, протяжной станок может сделать это, примерно, за 20 секунд, и оператору практически не нужны знания. С помощью YST-0306 можно быстро производить серийно высококачественную продукцию.
Дополнительные устройства, заказанные этим клиентом:
- Броуч
- Гидравлическое приспособление
- Конвейер подачи железа
Почему заказчики выбирают AXISCO?
Компания признана клиентами в более чем 30 странах мира и имеет более чем 35-летний опыт производства станков. Клиентами Axisco являются компании из аэрокосмической, автомобильной и механической промышленности, компании производящие мотоциклы и велосипеды, ручные инструменты и замки, детали гидравлических клапанов и электронные детали и компании из многих других отраслей. У Axisco есть комплексные решения для протяжки, включая винтовые протяжные станки и гидравлические протяжные станки для наружной протяжки. Станки различной грузоподъёмности с различным ходом в зависимости от потребностей заказчика.
Инспекционное оборудование
Мы предоставляем профессиональное оборудование для контроля заготовок, в том числе трехмерный Mitutoyo CRYSTA-Apex S500, двухмерный высотомер Mitutoyo, тестер шероховатости поверхности Mitutoyo, твердомер по Роквеллу, профильный проектор и т.д.
Гарантия
Гарантия включает в себя замену деталей, обновление программного обеспечения, профессиональные консультации и устранение неполадок сертифицированными инженерами ОСНАСТИК СТАНКИ. Мы больше, чем кто-либо, заботимся о бесперебойной и безопасной работе каждого оборудования каждый день.
