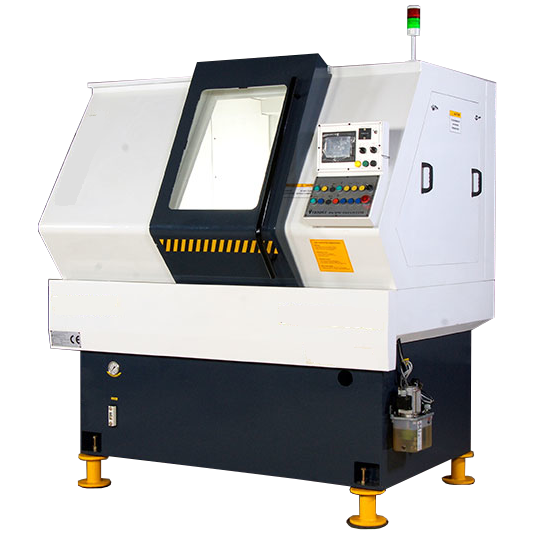

TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST
TPT-5ST

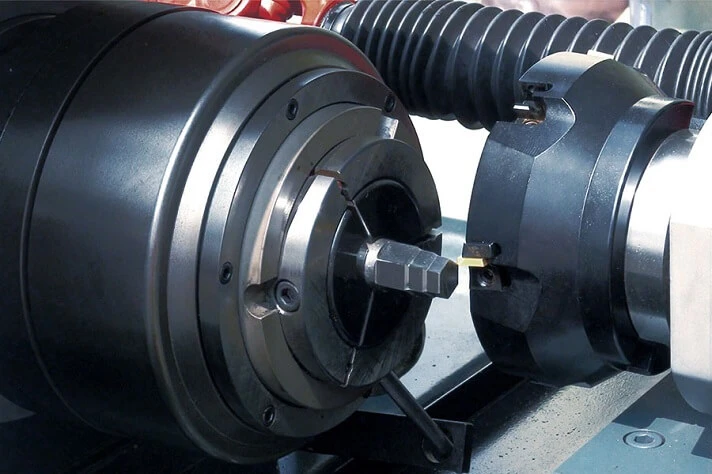

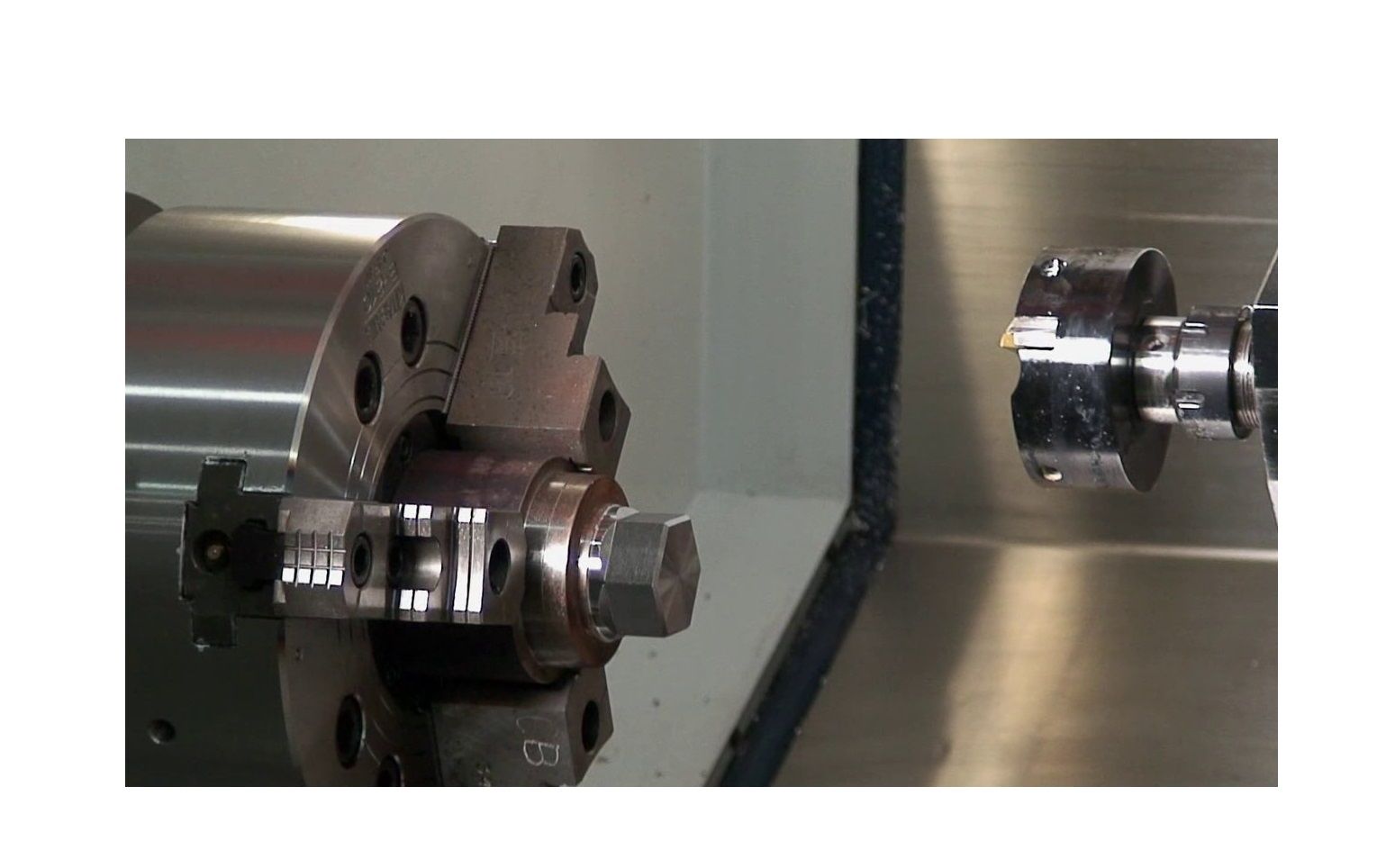

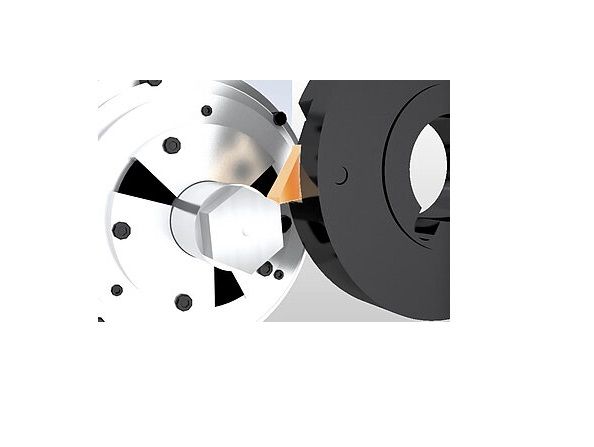

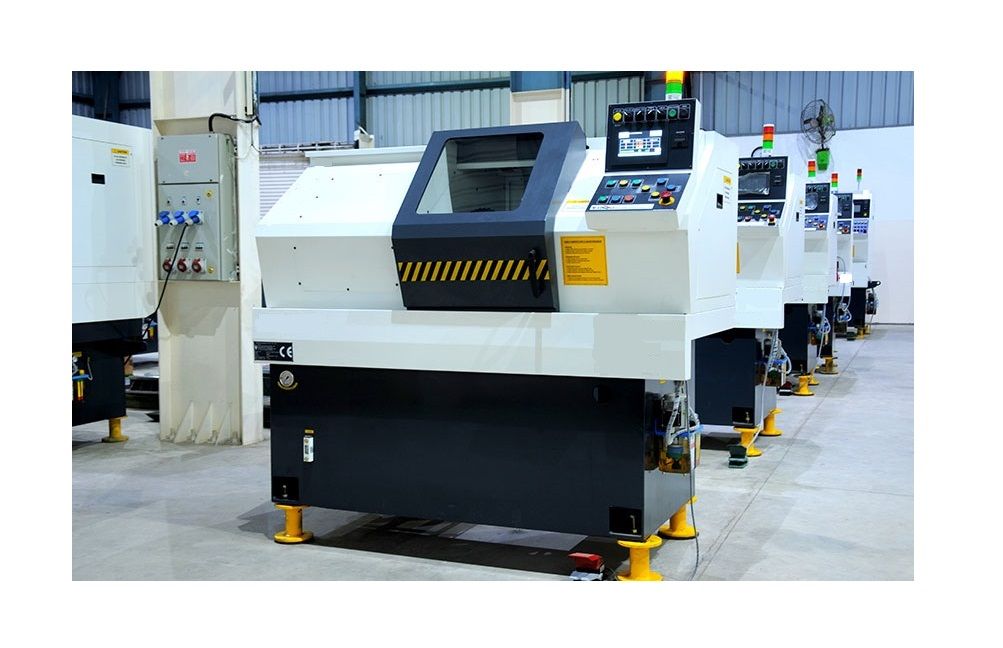

Сложный станок в первую очередь полезный для обработки полярных элементов, таких как трещотки, шлицы и зазубрины.

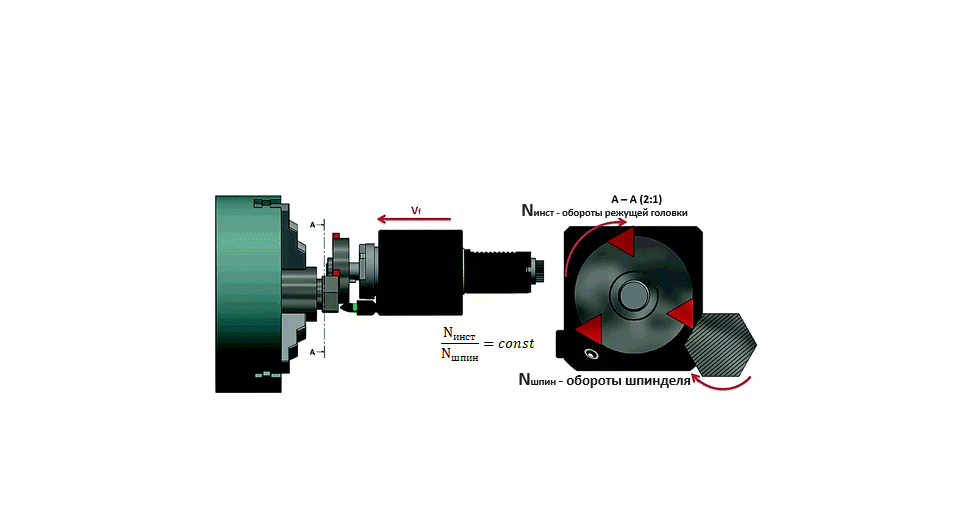

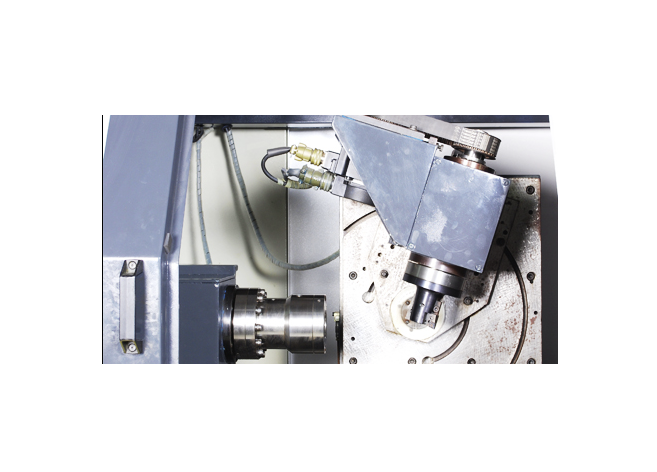

Три оси X, Y и Z приводятся в движение серводвигателями. Современные контроллеры движения регулируют точность и аккуратность. Рабочий шпиндель и инструментальный шпиндель управляются сложным контроллером движения с электронной коробкой передач. У шпинделей есть уникальная функция, позволяющая синхронно останавливаться при сбое питания.

MAX, Telegram, телефон или почта — на выбор

Описание

Ед.изм.

TPT-5SТ

Максимальный габарит обработки (диаметр*длина) мм Ø 42*580
Максимальная длина обработки мм 180
Передаточное соотношение (стандартное-механическое) ед 1:1
Конус шпинделя DIN A2-5
Мощность двигателя главного шпинделя кВт 4,78
Скорость главного шпинделя об/мин 2000
Ход по оси Z мм 225
Ход по оси X мм 180
Повторяемость и точность позиционирования мкр 10
Диапазон подачи мм/об 0,01-0,5
Скорость быстрых перемещений м/мин 10
Требование к питающему напряжению  В 415 ± 10 %
Номинальная мощность нагрузки кВт 5,95
Размеры (Д*Ш*В) мм 2000*1800*2100
Вес нетто кг 2200


Стандартные опции


- теплообменник для электрического шкафа

- гидравлическая система

- автоматическая система смазки

- освещение зоны рабочего места

- ножной переключатель

Дополнительные опции


- автоматический конвейер стружки и тележка
- дополнительные режущие головки
- сборщик готовых деталей
- барфидер
- барпуллер

Преимущество


- Высокая точность и качество поверхности, благодаря использованию сложных траекторий обработки

- Оси X Y Z оснащены сервоприводами, что обеспечивает высокую точность перемещений

- Электронная коробка передач управляет двигателями главного и инструментального шпинделей, упрощает конструкцию и снижает издержки на сервисное обслуживание

- Функция синхронной остановки шпинделей при отключении электропитания предотвращает поломку инструмента и снижает процент брака

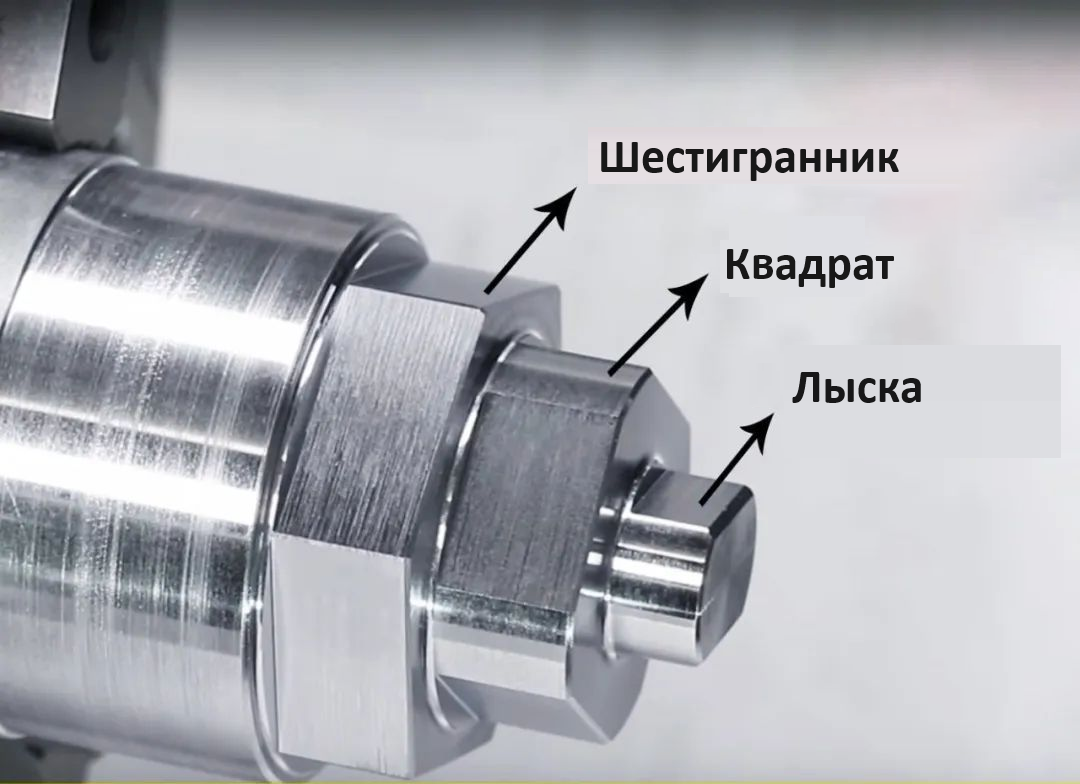

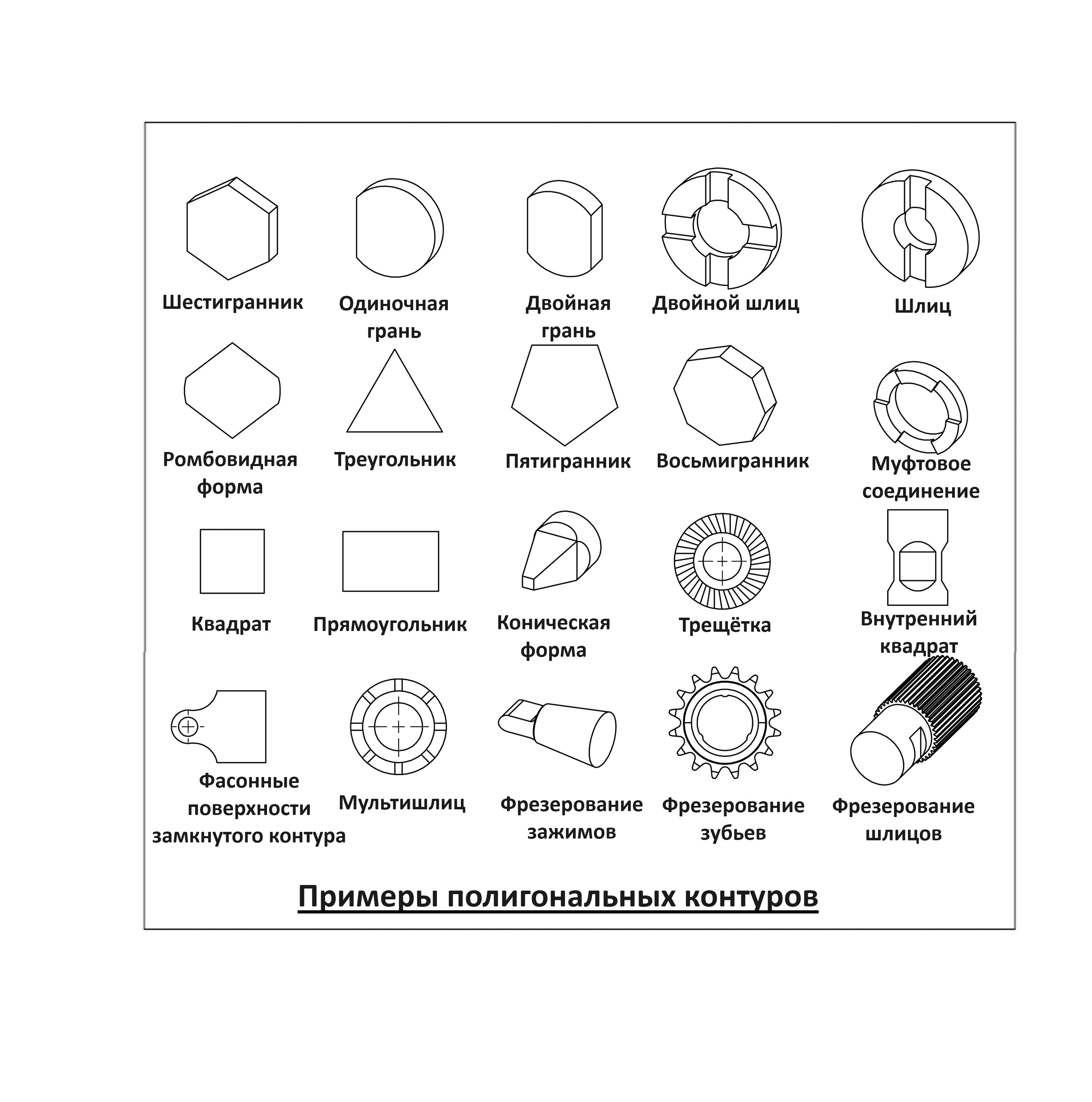

Применение



полигон 1.png   полигон6.png   полигон4.png

полигон2.png   полигон3.png   полигон5.png
