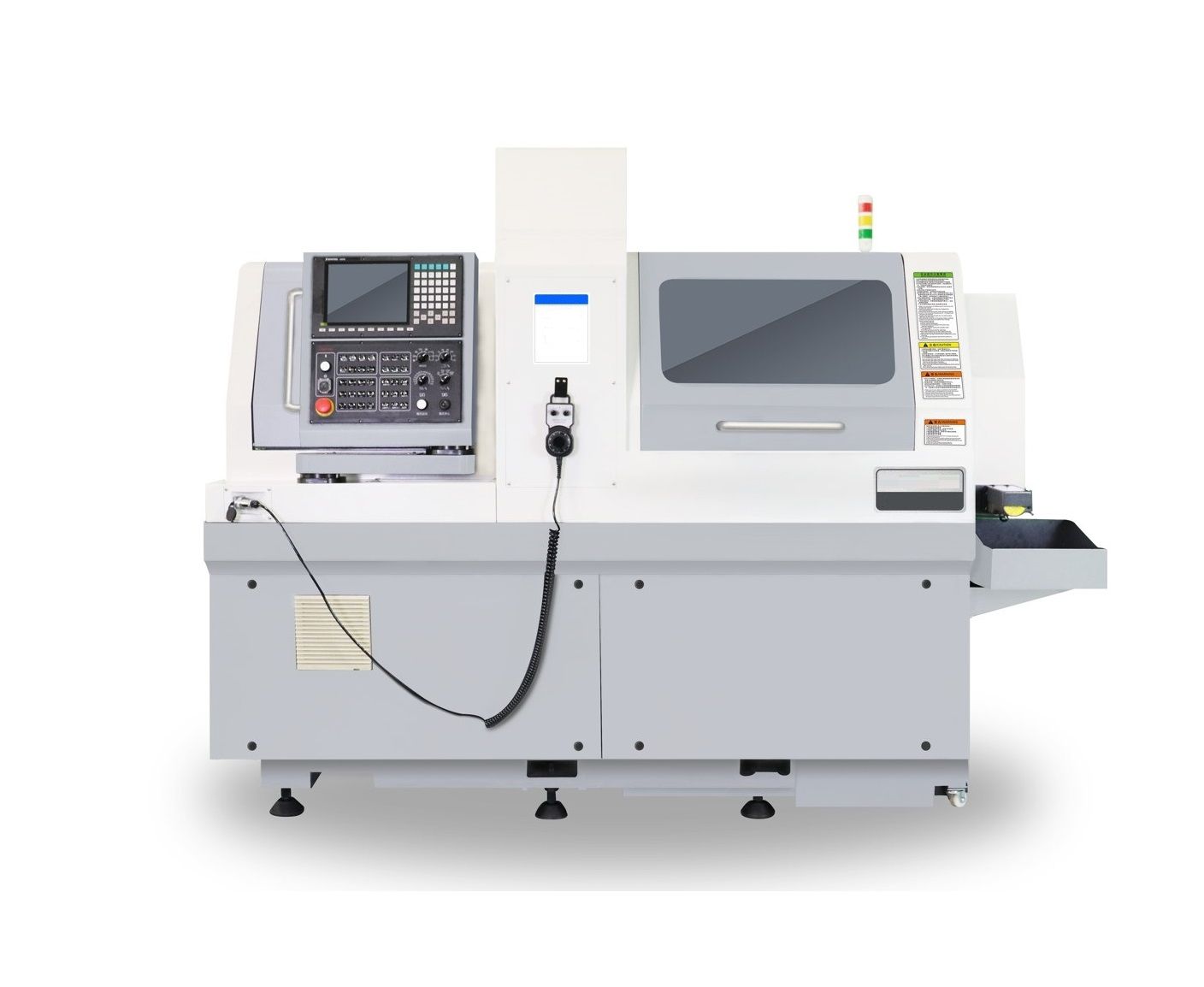

- Высокоточные линейные направляющие, шариковинтовые пары и подшипники
- Механизм синхронного вращения шпинделя и люнетной цанги обеспечивает высокоскоростную и высокоточную механическую обработку
- Удобное и быстрое снятие/установка люнетной цанги
- Направляющие и подшипники защищены от попадания грязи и продуктов обработки
- Широкий диапазон комплектующих и оснастки, повышают гибкость технологического процесса
|
Описание |
Ед.изм. |
TC326M |
|
|
Количество управляемых осей/количество шпинделей |
шт | 6/2 | |
| Система ЧПУ |
SYNTEC 220TB |
||
| Номинальная потребляемая мощность | кВт | 16 | |
| Диапазон обработки | |||
| Максимальный обрабатываемый диаметр | мм | ø32 | |
| Максимальная длина обработки (за один зажим) с люнетной цангой | мм | 310 | |
| Максимальная длина обработки (за один зажим) без люнетной цанги | мм | 2D | |
| Мощность главного шпинделя | кВт | 4.4 | |
| Мощность противошпинделя | кВт | 3 | |
| Отверстие главного шпинделя | мм | ø33 | |
| Обороты главный/противошпиндель | об./мин | 6000/6000 | |
| Максимальный диаметр зажима противошпинделя | мм | ø32 | |
| Отверстие противошпинделя | мм | ø33 | |
| Максимально возможное число инструмента | шт | 26 | |
|

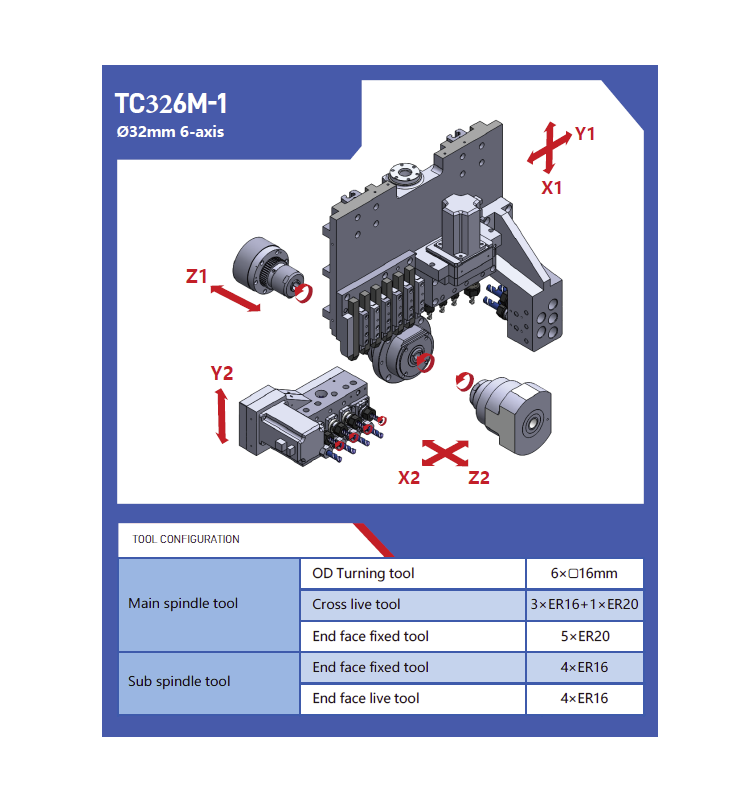

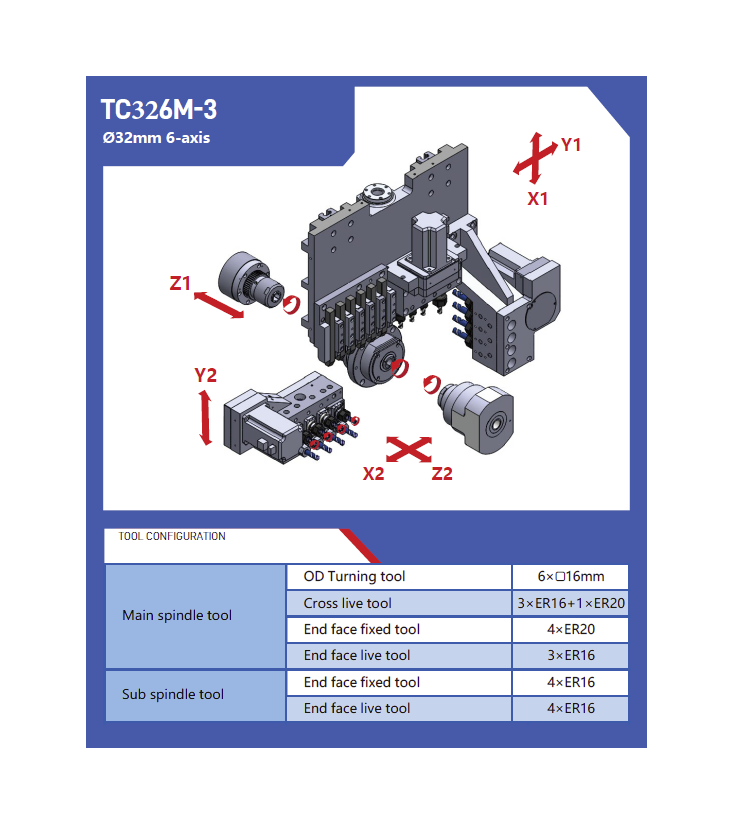

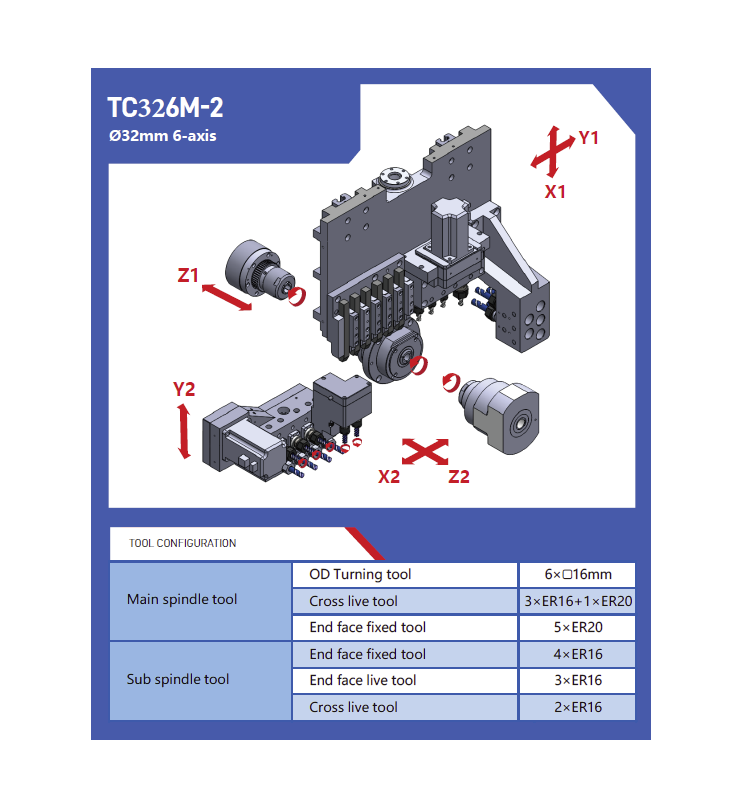

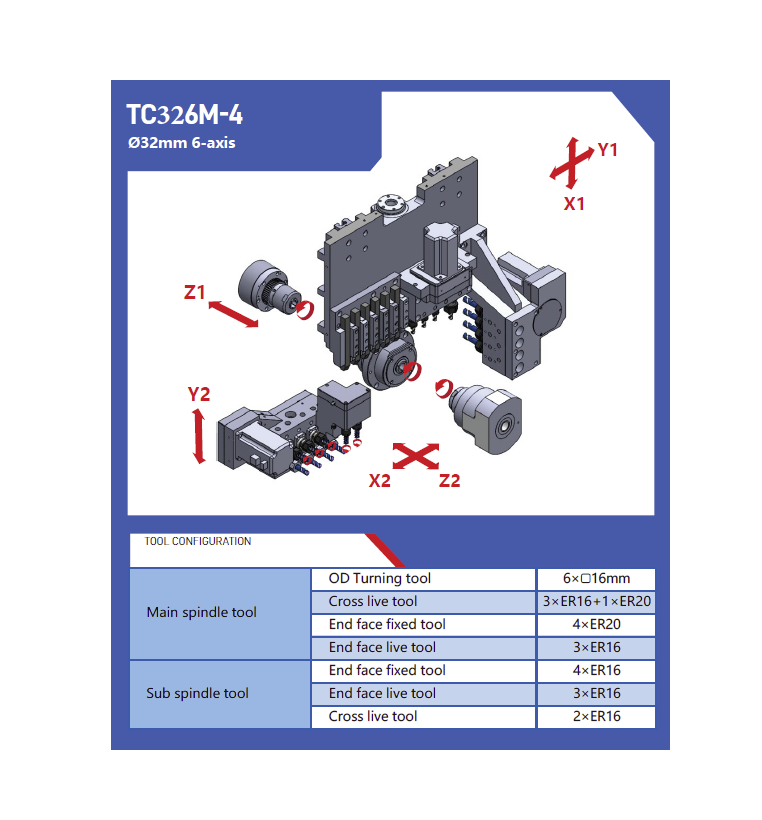

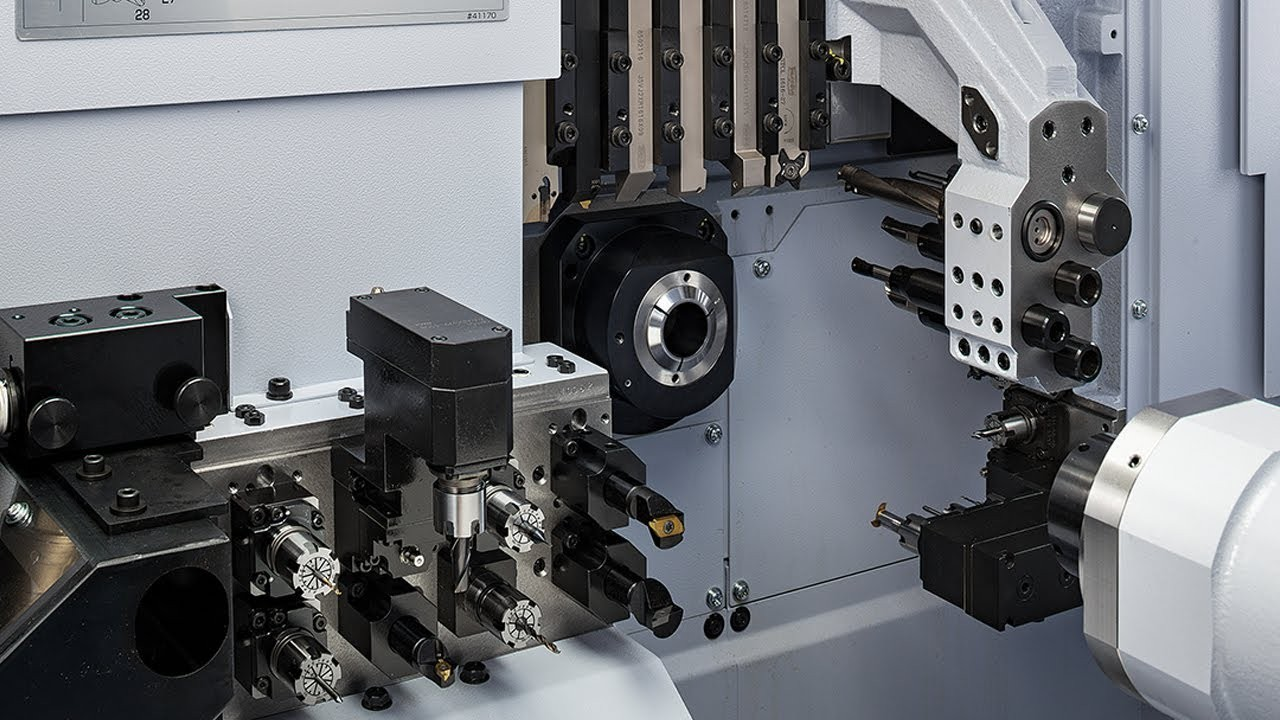

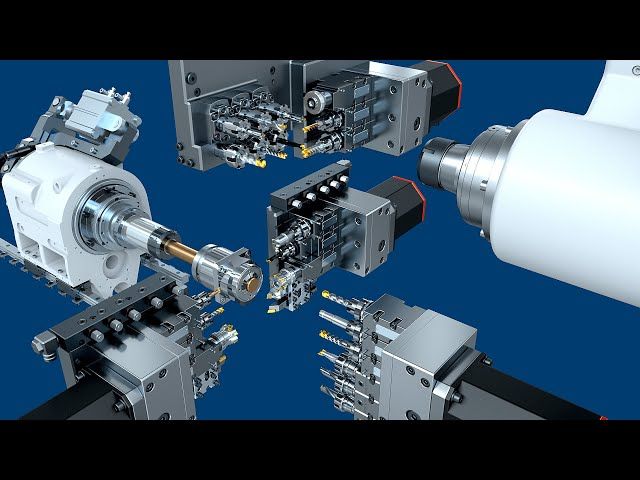

Инструмент для наружной обработки |
|||
| Количество*Сечение державки | шт/мм | 6*16 | |
| Радиальный осевой инструмент | мм |
3*16+1*20 |
|
| Максимальный диаметр сверления | мм | ø13 | |
| Максимальный диаметр резьбы нарезаемой метчиком | мм | M8 | |
| Скорость приводного инструмента | об./мин | 5500 | |
| Мощность приводного инструмента | кВт | 1 | |
|

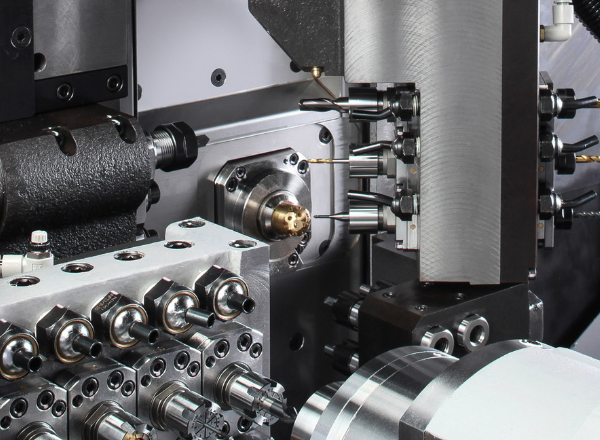

Осевой инструмент (главный шпиндель) |
|||
|
Фиксированный |
Кол-во*размер |
мм | 4*20 |
| Диаметр сверления | мм | ø13 | |
| Метчик | мм | M10 | |
|
Приводной инструмент |
Кол-во*размер |
мм | 3*16 |
| Диаметр сверления | мм | ø10 | |
| Метчик | M6 | ||
| Обороты | мм | 5500 | |
| Мощность | кВт | 0.75 | |
|

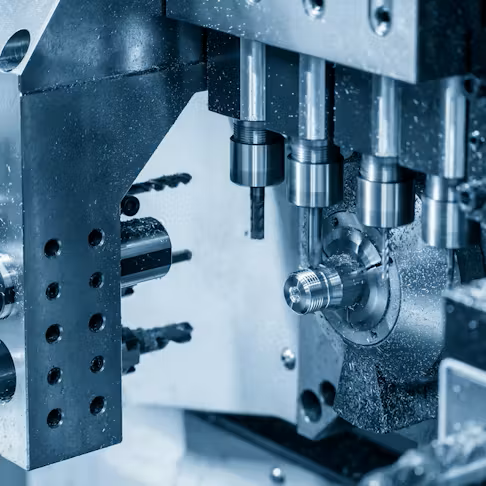

Осевой инструмент (противошпиндель) |
|||
|
Фиксированный |
Кол-во*размер |
мм | 4*16 |
| Диаметр сверления | мм | ø10 | |
| Метчик | мм | M8 | |
|
Приводной инструмент |
Осевой |
мм | 3*16 |
| Радиальный | мм | 2*16 | |
| Диаметр сверления | мм | ø10 | |
| Метчик | мм | M6 | |
| Обороты | мм | 5500 | |
| Мощность | кВт | 0.75 | |
| Ускоренная подача | м/мин |
18(X1/Y2) 24(X2/Y1/Z1/Z2) |
|
| Мощность двигателя подачи | кВт | 1 | |
| Требуемое давление воздуха | мПа | 0.6 | |
| Вес | кг | 3700 | |
| Габариты Д*Ш*В | мм |
2550*1500*1900 |
|
Стандартные опции
- Система управления SYNTEC
- Механизм затяжки основной втулки
- Направляющая втулка
- Устройство для приема коротких заготовок
- Пневматическое зажимное устройство
- Держатель инструмента
- Конвейер готовых деталей
Дополнительные опции
- Вытяжка тумана СОЖ
- Барфидер
- ЧПУ Mitsubishi/ Fanuc
- Насос высокого давления
- Устройство сбора длинных деталей
- Конвейер для стружки
Преимущества оборудования
- Гибкое переключение между направляющими и не направляющими втулками в соответствии с различными требованиями технологии обработки
- Газосодержащая уплотнительная структура ключевых компонентов маслостойкая и шлакостойкая увеличивает срок службы
- Двигатель с высоким крутящим моментом, раздвижной стол высокой жесткости и высокой прочности для каждой оси и посадочное место для инструмента обеспечивают большой объем резки и высокую эффективность обработки
- Возможность оснащения дополнительными инструментами для расширения диапазона обработки в соответствии с технологическим процессом
