- Высокая производительность. Автомат, оборудованный системой ЧПУ и барфидером, проводит обработку заготовки согласно заранее подготовленной программе, и может повторять данные операции необходимое количество раз, что уменьшает время простоя оборудования и повышает эффективность производственных процессов в целом
- Снижение нагрузки на оператора станка и оптимизация трудозатрат. Для эксплуатации станков с ЧПУ не нужен высокий уровень квалификации. В обязанности оператора входит только ввод управляющей программы, периодическое слежение за работой станка и загрузка/разгрузка заготовок. Один оператор может обслуживать сразу несколько токарных станков с ЧПУ
- Универсальность станка. Благодаря наличию большого количества настроек и множеству вариантов инструментов, один токарный станок с ЧПУ способен заменить сразу несколько типов токарного оборудования на производстве
- Удобный интерфейс панели управления станка делает работу максимально простой и интуитивной. Токарные станки с ЧПУ оснащены функциями автоматической корректировки параметров в соответствии с используемым режущим инструментом и характеристиками обрабатываемой заготовки
|
Описание |
Ед.изм. |

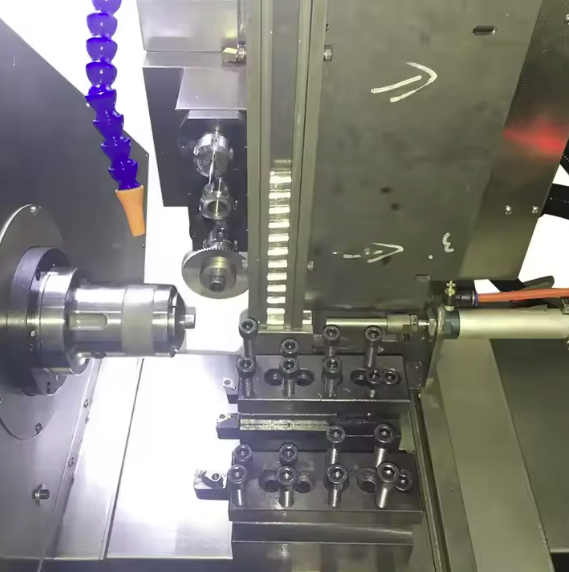

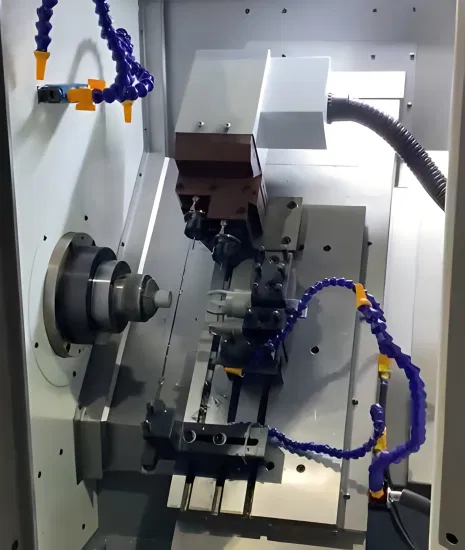

DS-6 |
| Максимальный диаметр вращения над станиной | мм | 400 |
| Максимальный диаметр точения | мм | 400 |
| Максимальная длинна обработки | мм | 350 |
| Конус шпинделя |
A2-5 |
|
| Скорость шпинделя | об./мин | 0-4500 |
| Отверстие в шпинделе | мм | Ф56 |
| Мощность двигателя шпинделя | кВт | 7.5 |
| Способ установки инструмента |
на столе |
|
| Количество инструмента | шт | 8 |
| Ход по осям X/Z | мм | 880/380 |
| Мощность двигателей X/Z | кВт | 1.3/1.3 |
| Повторяемость X/Z | мм | ±0.005 |
| Размер патрона | дюйм | 6 |
| Максимальный диаметр обработки с барфидером | мм | Ф45 |
| Сечение державки резца | мм | 20*20 |
| Посадочный размер осевого инструмента | мм | 20 |
| Быстрые перемещения X/Z | мм | 26 |
| Мощность | мм | 13 |
| Вес | кг | 2900 |
| Габариты (Д*Ш*В) | мм |
2300*1500*1800 |
Стандартные опции
- ЧПУ FANUC 0i-TF с цветным дисплеем
- Серводвигатели и приводы FANUC
- Патрон гидравлический 3-х кулачковый с мягкими кулачками
- Уловитель деталей
- Теплообменник для электрики
- Гидравлическая система
- Автоматическая система смазки
- Система охлаждения
- Функция удаления стружки
- Автоматический конвейер стружки и тележка
- Освещение зоны рабочего места
- Ножной переключатель
Дополнительные опции
- Револьверная головка на 8 инструментов
Преимущества оборудования
- Корпус автомата устойчив к сильным вибрациям и деформации
- Для осей X и Z используется линейный направляющий рельс высокой жесткости. Благодаря низкому сопротивлению, высокой жесткости и высокой точности скорость перемещения может достигать 30 м/мин, что позволяет сократить время обработки
- Широкие направляющие выдерживают большие нагрузки и высокую производительность резания
- Кабинетная защита для поддержания чистоты рабочей среды
- Эргономичный дизайн с поворотной панелью управления для удобства и производительности
- Конструкция с наклоненной под углом 45° станиной облегчает удаление стружки и упрощает процесс эксплуатации в целом

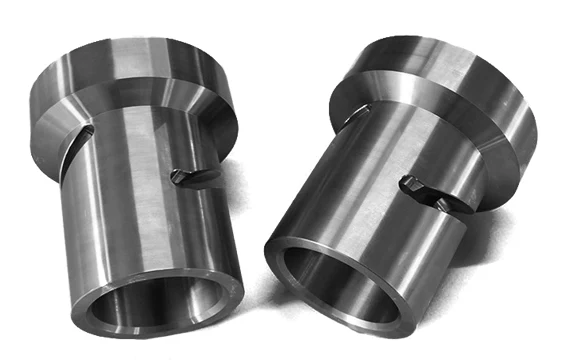

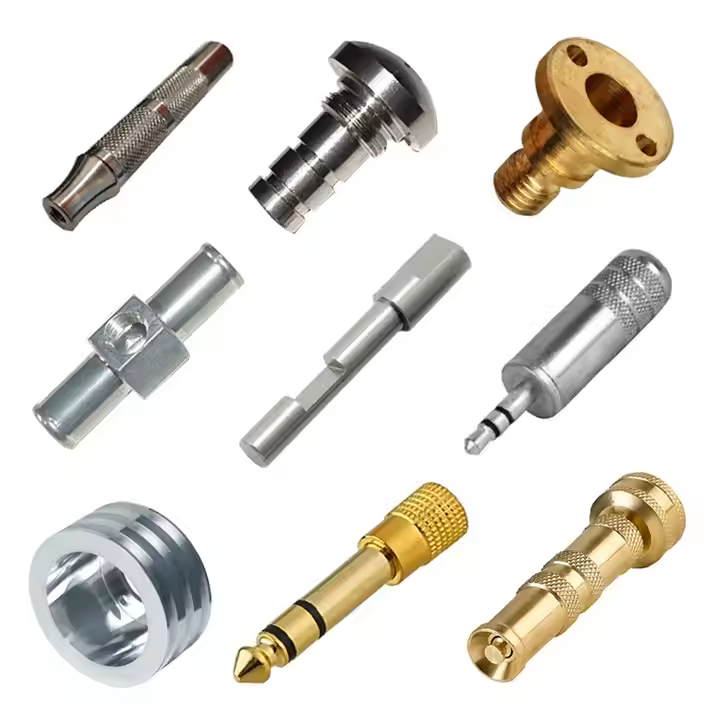

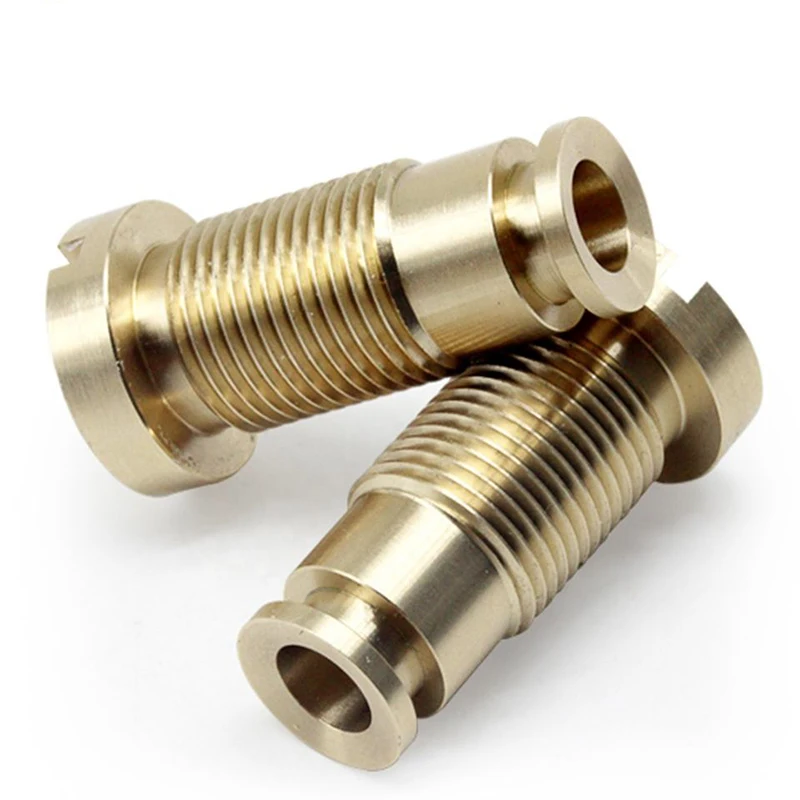

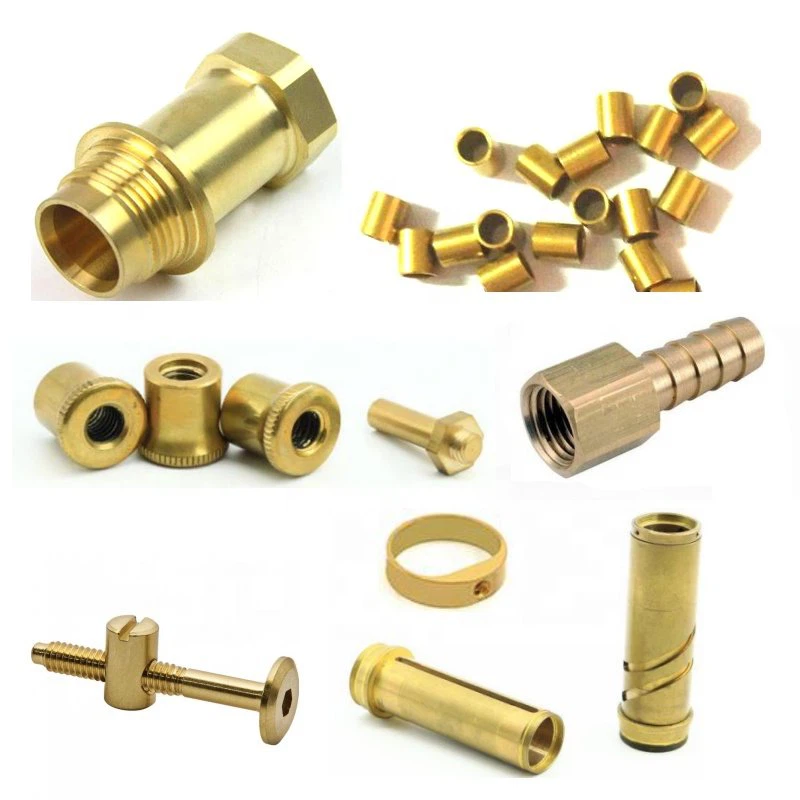

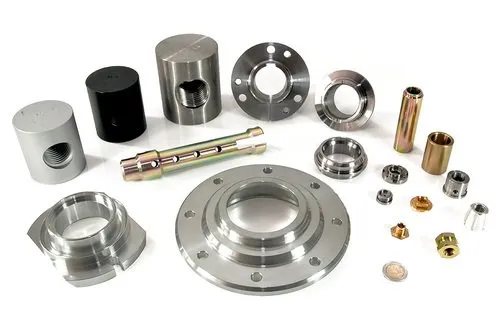

Применение
