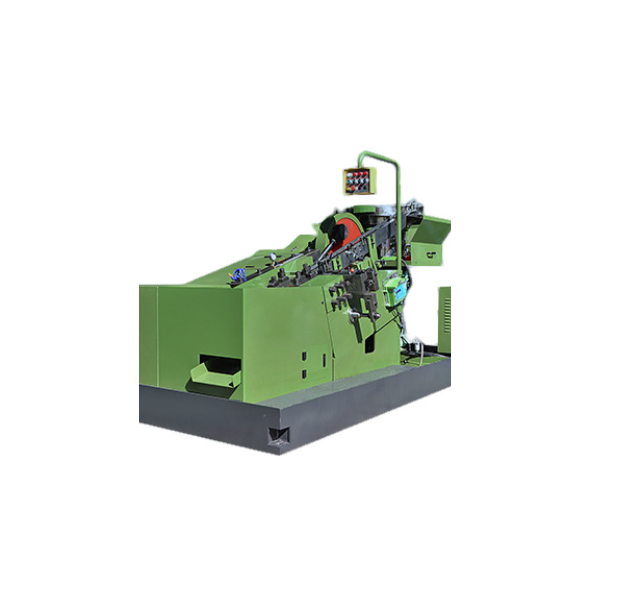

Серия плоскоплашечных резьбонакатных автоматов CYX
Особенности
- Конструкция централизованной системы смазки деталей и системы масляного охлаждения инструмента позволяет поддерживать чистоту рабочих жидкостей, тем самым значительно продляя срок службы деталей и узлов оборудования
- Регулируемая траверса стабилизирует процесс подачи заготовок крепежа по направляющей, исключая свободную подачу, что обеспечивает качество накатываемой резьбы
- Высокоточная система фильтрации не только снижает прямые производственные затраты, но и продлевает срок службы масла за счет его рециркуляции
- Полностью автоматическая работа со стабильным тех. процессом. Это обеспечивает высокую производительность и отсутствие потребности в постоянном контроле и присутствии оператора
- Гибкость и широкий диапазон настраиваемых параметров позволяют встраивать оборудование в автоматизированные производственные комплексы
Цена:По запросу
| Модель | Максимальный диаметр | Длина винта | Длина резьбы | Размер резьбонакатных плашек | Производительность | Общая мощность |
Габариты (Д*Ш*В) |
Вес | |||
|
ед.изм. |
мм |
мм |
мм |
мм |
шт/мин |
кВт |
мм |
кг |
|||
| CY02X | 1-3 | 25 | 20 | 51/64/19 | 275-325 | 1.5 | 1200*1000*1680 | 830 | |||
| CY05X | 2-5 | 40 | 32 | 76/89/25 | 230-280 | 2.2 | 1600*1200*1800 | 1040 | |||
| CY06X | 3-6 | 50-75 | 50 | 90-105-25 | 170-200 | 4 | 2200*1200*2100 | 1900 | |||
| CY08X | 4-8 | 75 | 50 | 108-127-25 | 180-200 | 5.5 | 2500*1200*2100 | 2215 | |||
| CY10X | 6-10 | 100-150 | 65 | 150-165-25 | 130-160 | 15 | 3400*1600*2000 | 4530 | |||
| CY12X | 8-12 | 100-150 | 75 | 190/215/35 | 100-140 | 22 | 3400*1600*2000 | 6300 | |||
| CY16X | 12-16 | 150 | 80 | 230/265/38 | 75-120 | 30 | 3800*1800*2100 | 7600 | |||
| CY20X | 14-20 | 150 | 80 | 290/330/50 | 73-85 | 37.5 | 4700*2200*2300 | 14000 | |||
Стандартные опции
- Механизм подачи заготовок крепежа без головки
- Устройство удаления масляных паров из рабочей зоны станка
- Система подачи смазочно-охлаждающей жидкости в рабочую зону
- Система централизованной смазки узлов оборудования
- Система фильтрации смазочно-охлаждающей жидкости
- Мерная шкала контроля положения наклонных направляющих
- Система приводной настройки положения наклонных направляющих
Дополнительные опции
- Инвертер
- Отделитель стружки
- Сборочный бункер
- Конвейер
- Система автоматического счёта и остановки
Преимущества оборудования
|
|
|
|
Возможность накатки резьбовых шпилек |
Орбитальная скобка |
Система автоматической подачи |
|
|
|
|
Станция автоматической смазки и |
Транспортировка материала, наклон заполнения 30° с основным ползунком |
Транспортировка материала, |
Применение
