- Конструкция централизованной системы смазки деталей и системы масляного охлаждения инструмента позволяет поддерживать чистоту рабочих жидкостей, тем самым значительно продлевая срок службы деталей и узлов оборудования
- Регулируемая траверса стабилизирует процесс подачи заготовок крепежа по направляющей, исключая свободную подачу, что обеспечивает качество накатываемой резьбы
- Высокоточная система фильтрации не только снижает прямые производственные затраты, но и продлевает срок службы масла за счет его рециркуляции
- Полностью автоматическая работа со стабильным тех. процессом. Это обеспечивает высокую производительность и отсутствие потребности в постоянном контроле и присутствии оператора
- Гибкость и широкий диапазон настраиваемых параметров позволяют встраивать оборудование в автоматизированные производственные комплексы
| Модель | Максимальный диаметр | Длина винта | Длина резьбы | Размер резьбонакатных плашек | Производительность | Общая мощность |
Габариты (Д*Ш*В) |
Вес | |||
|
ед.изм. |
мм |
мм |
мм |
мм |
шт/мин |
кВт |
мм |
кг |
|||
| CY05Z | 3-5 | 50/75 | 50 | 76*89*25 | 90-120 | 2.2 | 1600*1300*1650 | 1000 | |||
| CY06Z | 3-6 | 50/75 | 75 | 90*105*25 | 160-185 | 4 | 1800*1500*1700 | 1500 | |||
| CY08Z | 4-8 | 100 | 75 | 108*127*25 | 145-165 | 5.5 | 2000*1600*1700 | 1940 | |||
| CY10Z | 6-10 | 100/150/20 | 100 | 150*165*25 | 85-120 | 11 | 2900*1300*2200 | 3800 | |||
| CY12Z | 8-12 | 100/150/20 | 100 | 190*215*35 | 65-85 | 15 | 3300*1600*2400 | 5600 | |||
| CY16Z | 12-16 | 150/200/30 | 100 | 230*265*38 | 45-60 | 22 | 3500*1900*2200 | 7300 | |||
| CY20Z | 14-20 | 200/300 | 150 | 290*330*50 | 40-50 | 37 | 4700*2200*2200 | 14500 | |||
| CY24Z | 16-24 | 200/300 | 150 | 380*420*50 | 35-45 | 45 | 5100*2400*2600 | 19500 | |||
| CY30Z | 20-30 | 200/300 | 150 | 400*450*50 | 20-30 | 55 | 5700*3300*2700 | 25800 | |||
| CY36Z | 24-36 | 300 | 150 | 450*500*50 | 20-30 | 75 | 6100*3500*2900 | 34500 | |||
| CY42Z | 30-42 | 400 | 200 |
600*650*65 |
20-30 | 90 | 7200*4100*3200 | 38800 | |||
Стандартные опции
- Механизм подачи заготовок крепежа без головки
- Устройство удаления масляных паров из рабочей зоны станка
- Система подачи смазочно-охлаждающей жидкости в рабочую зону
- Система централизованной смазки узлов оборудования
- Система фильтрации смазочно-охлаждающей жидкости
- Мерная шкала контроля положения наклонных направляющих
- Система приводной настройки положения наклонных направляющих
Дополнительные опции
- Инвертер
- Отделитель стружки
- Сборочный бункер
- Конвейер
- Система автоматического счёта и остановки
Преимущества оборудования
|
|
|
|
Возможность накатки резьбовых шпилек |
Орбитальная скобка |
Система автоматической подачи |
|
|
|
|
Станция автоматической смазки и |
Транспортировка материала, наклон заполнения 30° с основным ползунком |
Транспортировка материала, |

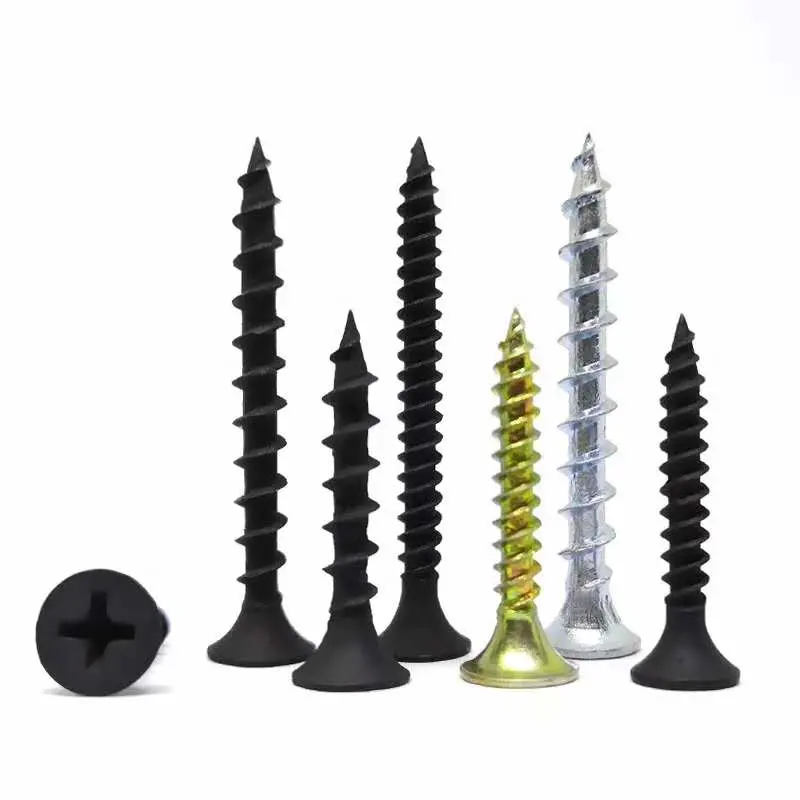

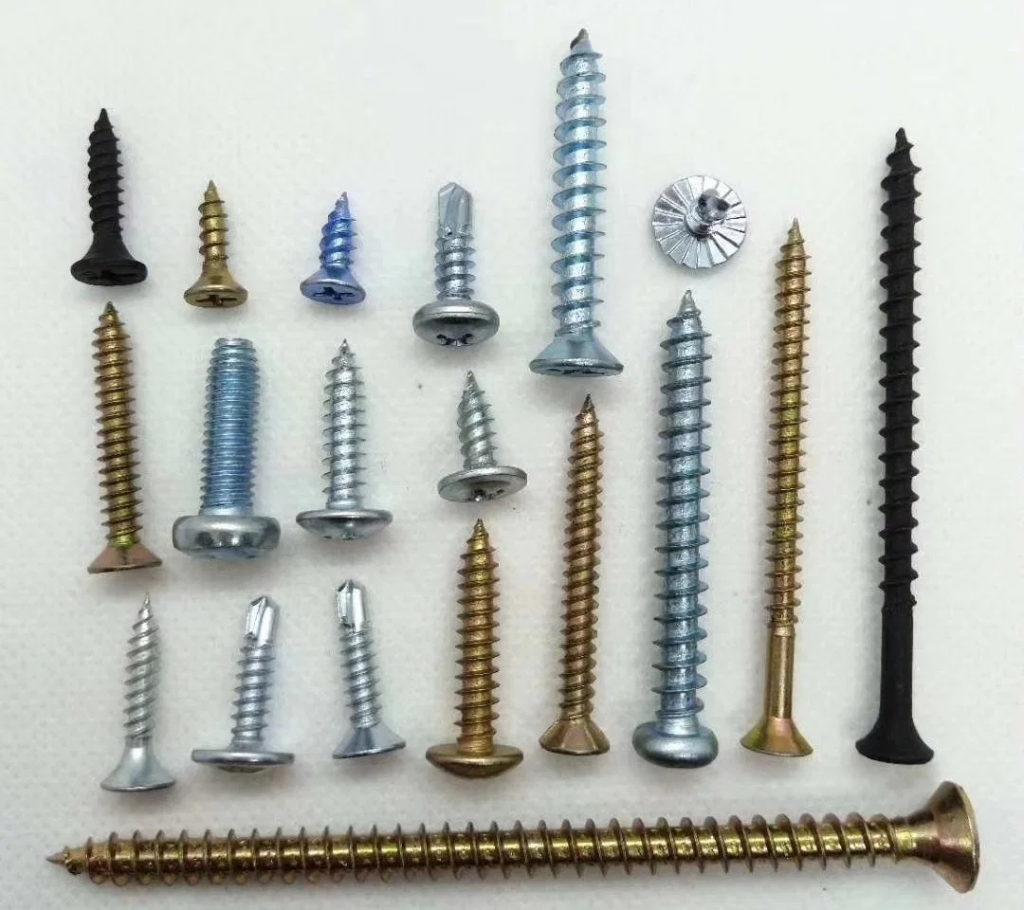

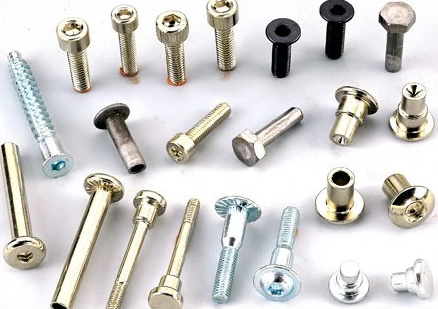

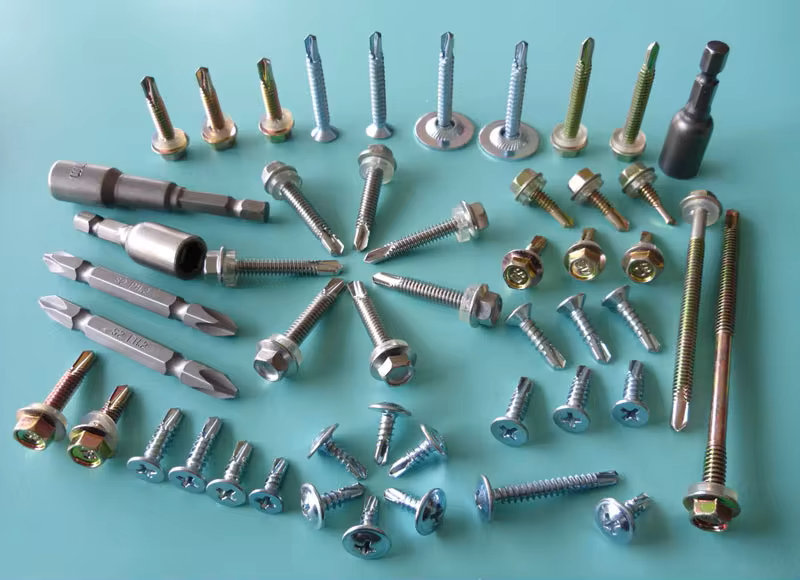

Применение
Реализованные проекты
Поставка резьбонакатного станка в Санкт-Петербурге
Станки для цеха по производству трансмиссий
Протяжной станок для изготовления деталей для моторов
Резьбонакатной станок для производственной компании "ГОРИЗОНТ", г. Долгопрудный
