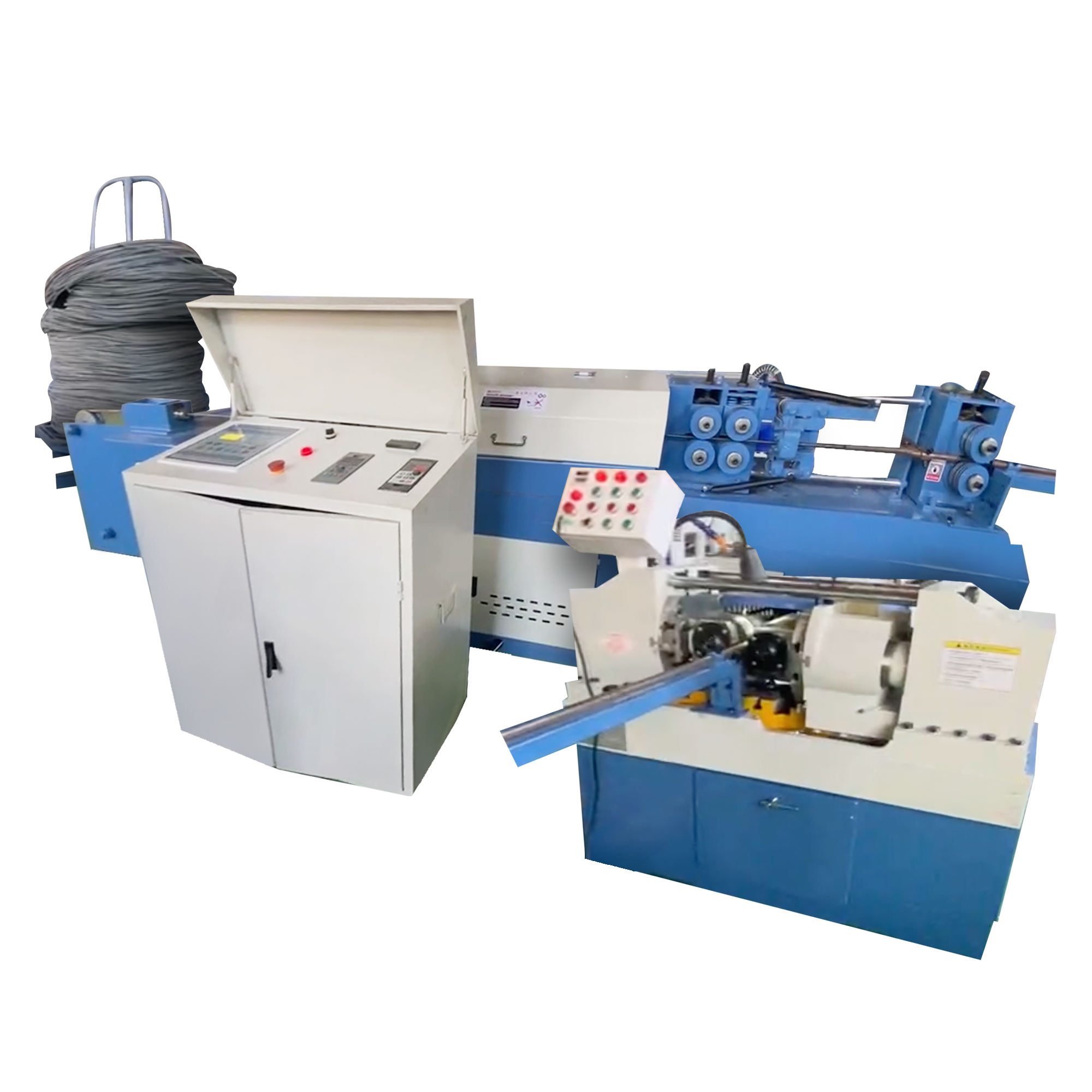

- Производственная линия предназначена для массового производства изделий
- Удобная переналадка на другую длину заготовки при помощи пульта управления
- Линия рассчитана на работу с бухтой, что удешевляет конечную продукцию
- Линия компонуется из серийно выпускающихся станков, что облегчает обслуживание, модернизацию и ремонт
Характеристики
|
Описание |
Ед. изм. |
Z28-150 |
||
| Максимальное усилие накатки | кН | 180 | ||
| Диапазон накатывания резьбы | Диаметр |
Радиальная подача |
мм | Ø6-50 |
| Осевая подача | мм | Ø6-42 | ||
|
Шаг |
мм | ≤4 | ||
| Размер накатных роликов |
Наружный диаметр |
мм | Ø120-170 | |
| Посадочный диаметр | мм | Ø54 | ||
| Максимальная ширина | мм | 100 | ||
| Максимальное расстояние между центрами шпинделей | мм | 120-240 | ||
| Скорость вращения шпинделей (фиксированные значения) | об/мин | 36, 47, 60, 78 | ||
| Поворот шпинделя |
° |
±5 | ||
| Номинальная мощность нагрузки | кВт | 9 | ||
| Габариты | мм | 1600*1550*1445 | ||
| Габариты упаковки | мм | 1800*1700*1700 | ||
| Вес | кг | 1800–2000 | ||
|
Станок для правки холодным волочением и резки материала |
||||
|
Описание |
Ед.изм. |
CDS-12 |
||
| Обрабатываемый пруток | мм |
4-12 |
||
| Производительность | м/мин | 3-4 | ||
| Номинальная мощность нагрузки | кВт | 22 | ||
| Габариты | мм | 4500*1300*1200 | ||
| Вес |
кг |
4500 |
||

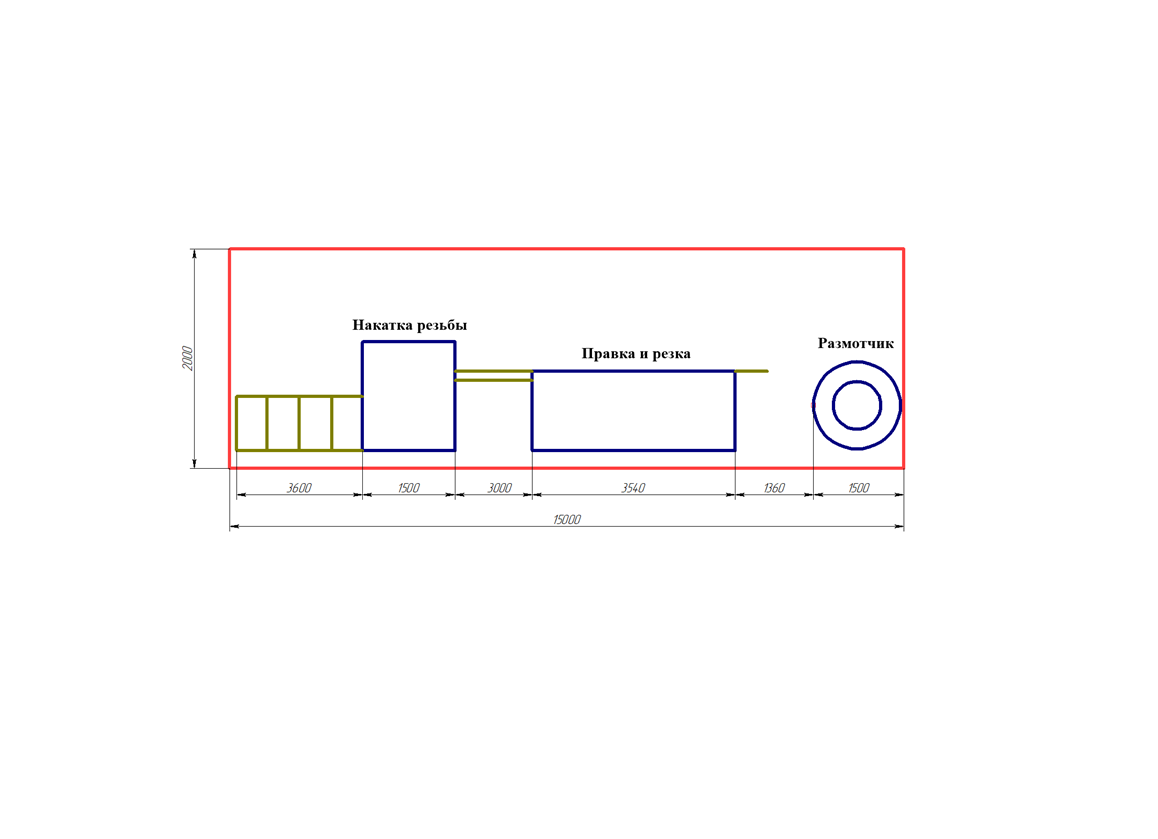

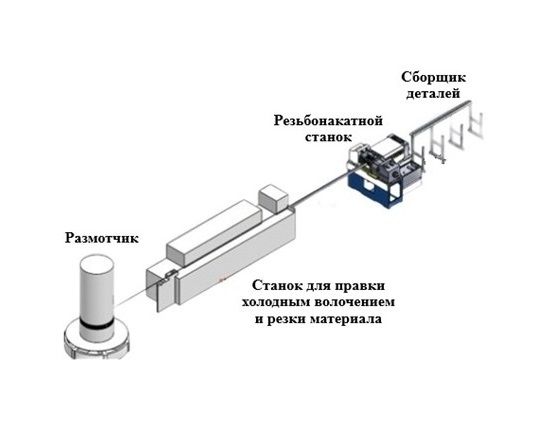

Оборудование в составе линии
|
|
|
|

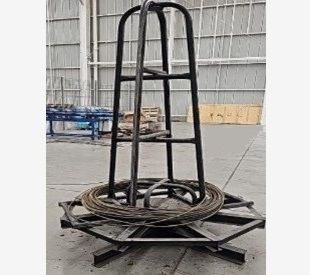

Размотчик – это устройство, которое предназначено для равномерной и плавной подачи проволоки из бухты, для фиксации бухты, равномерного натяжения, исключения спутывания, скручивания проволоки в петли, перегибов, деформаций |
Подающая оправка с абразивным материалом очищает заготовку от остатков масла и прочих загрязнений. Служит направляющей для подачи заготовки на барабан подачи |
Барабан подачи прутка предварительно выправляет пруток и равномерно подаёт материал в правильную машину. Предотвращает спутывание заготовки и снижает нагрузку на подающие ролики |
|
|
|
|
Ролики подачи заготовки в зону правки |
Ролики подачи заготовки в зону накатки резьбы |

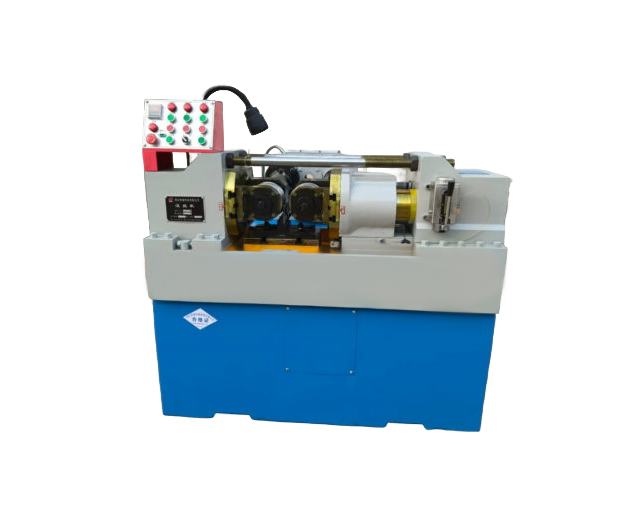

Резьбонакатной станок – это оборудование для пластической холодной деформации металлов. Предназначен для получения и обработки резьбы |

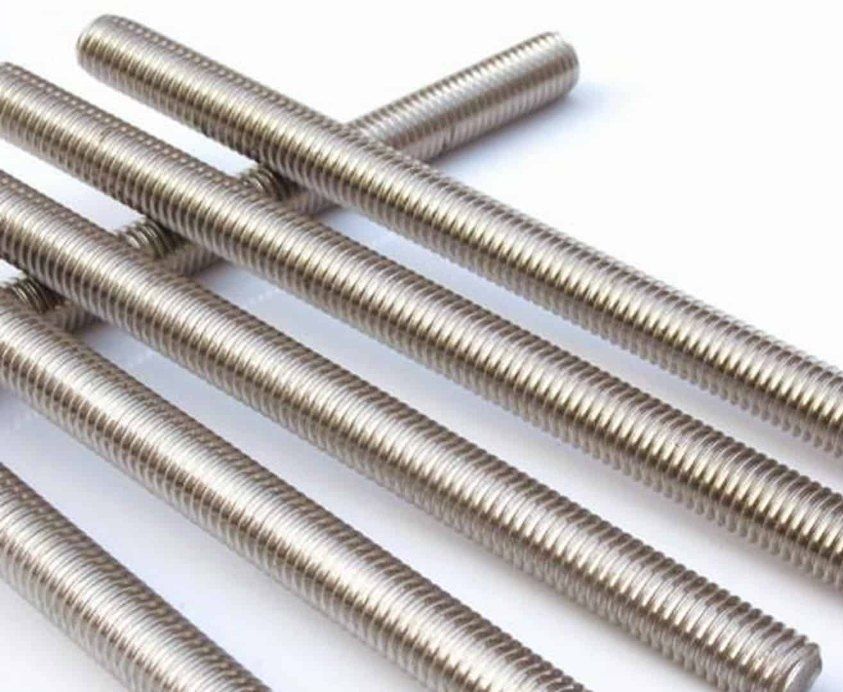

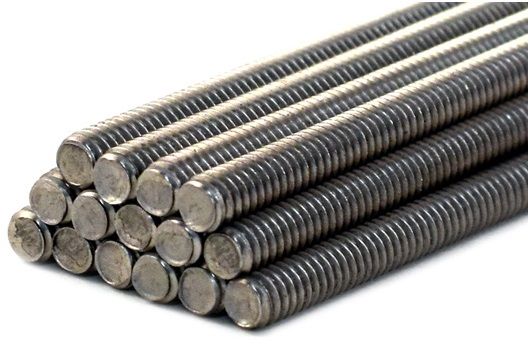

Применение
