- Современная панель управления позволяет точно выставить размер заготовки, ускоряет период обучения оператора и повышает удобство работы
- Карданная передача синхронизирует вращение роликов и обеспечивает высокую точность
- Современный промышленный двигатель гидравлической системы с пятикратно повышенным ресурсом работы

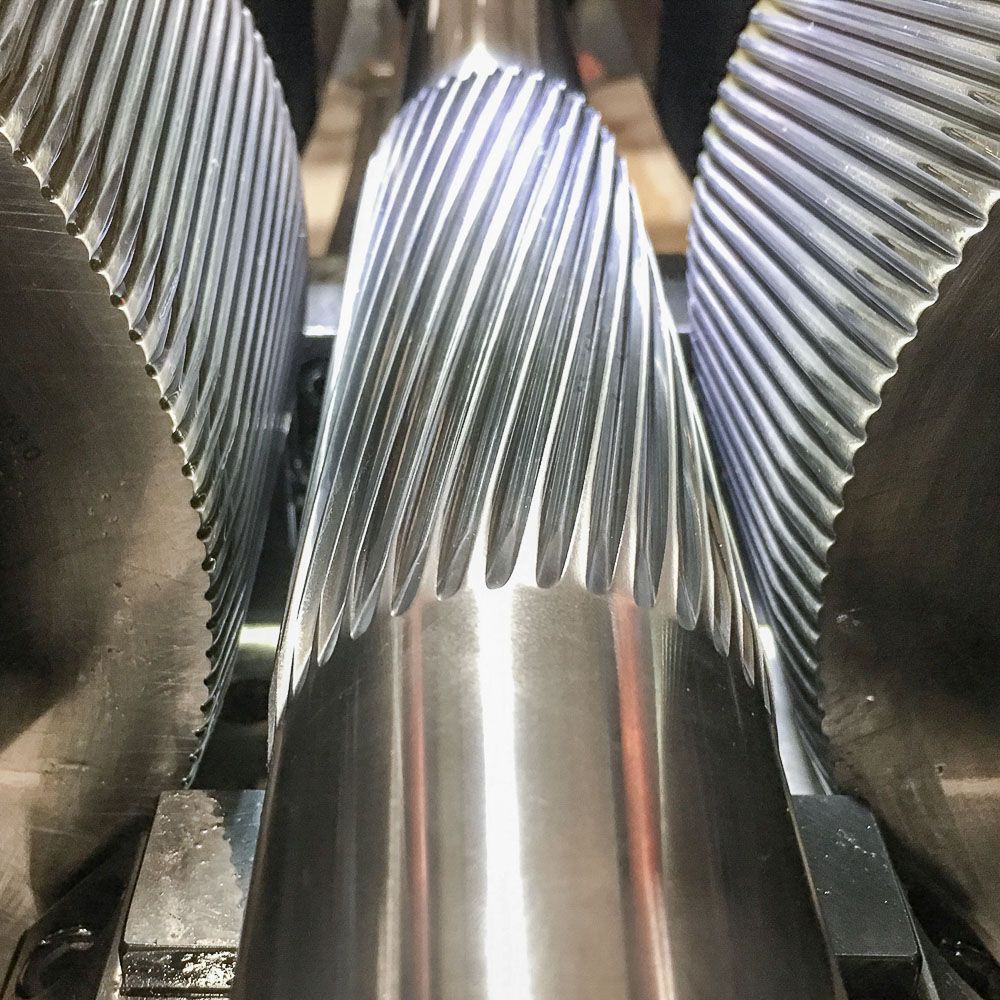

- Накатные ролики повышенной точности обеспечивают качество и стабильность получаемых размеров
|
Описание |
Ед.изм. | TB-100АCNC | |
| Усилие накатки | т | 180 | |
| Диапазон диаметров накатки | мм | 38-90 | |
| Шаг резьбы | мм | ≤10 | |
|
Накатные ролики |
Максимальный диаметр | мм | 215 |
| Посадочный диаметр | мм | 75 | |
| Максимальная ширина | мм | 140 | |
|
Максимальное межосевое расстояние |
мм | - | |
| Скорость вращения роликов | об/мин | 14/22/36/55 | |
| Номинальная мощность | кВт | 43 | |
| Габариты Д*Ш*В | мм | 3360*2360*2233 | |
| Габариты упаковки Д*Ш*В | мм | 3460*2460*2333 | |
| Вес | кг | 8000 | |
Стандартные опции
- Высокая точность и простота в эксплуатации
- Современное устройство управления Mitsubishi позволяет точно выставить размер заготовки, ускоряет период обучения оператора и повышает удобство работы
- Макс. давление прокатки/рабочее давление масла 180 кН
- Двухрядный игольчатый и цилиндрический подшипники ролика шпинделя обеспечивают точность и жесткость
- Бесступенчатая регулировка оборотов обеспечивает стабильные режимы работы при высоких нагрузках
- Улучшенная эргономика повышает производительность и облегчает техническое обслуживание и ремонт
Преимущества оборудования
- Отдельный сервопривод на каждой оси накатки, скорость вращения которых может регулироваться бесступенчато, что позволяет осуществлять возврат в исходное положение при прокатке изделий
- Высокоточная подача с помощью серводвигателя с шариковинтовой парой
- Интеллектуальная система управления HMI
- Сервопривод перемещения роликов вдоль оси заготовки

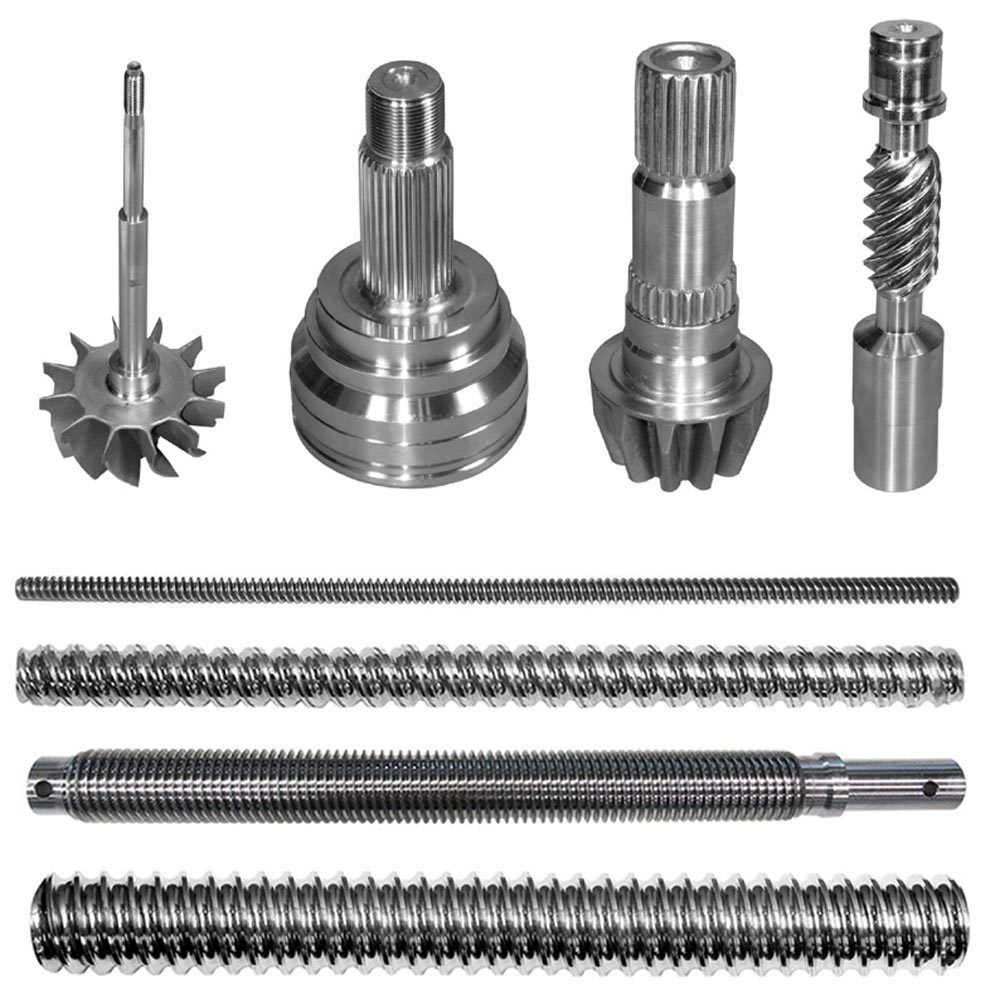

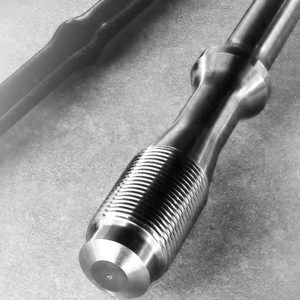

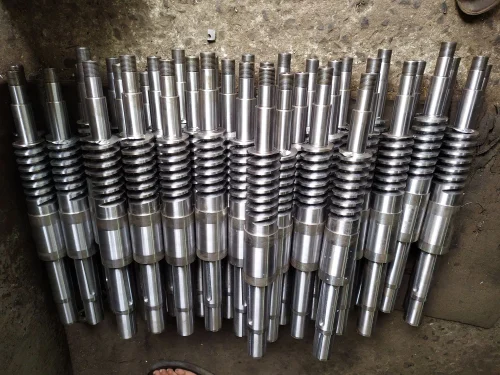

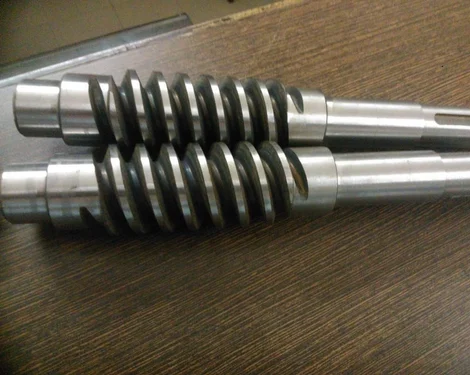

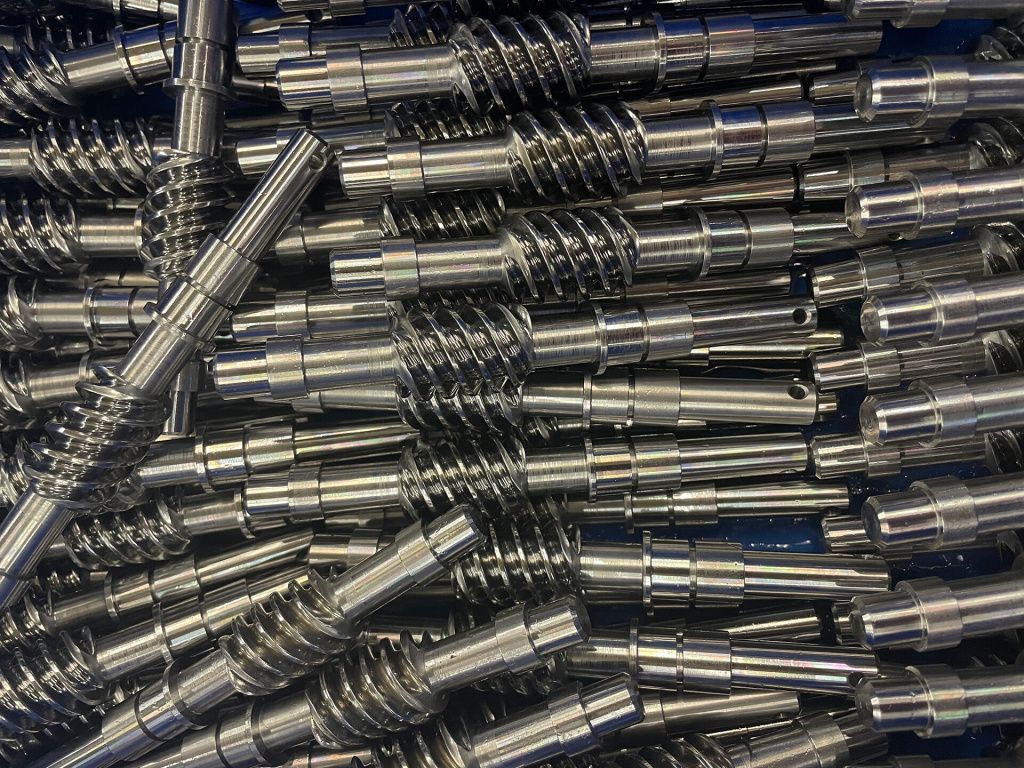

Применение
