- Современная панель управления позволяет точно выставить размер заготовки, ускоряет период обучения оператора и повышает удобство работы
- Карданная передача синхронизирует вращение роликов и обеспечивает высокую точность
- Современный промышленный двигатель гидравлической системы с пятикратно повышенным ресурсом работы
- Накатные ролики повышенной точности обеспечивают качество и стабильность получаемых размеров
|
Описание |
Ед.изм. | TB-20CNC | |
| Усилие накатки | т | 6 | |
| Диапазон диаметров накатки | мм | 6-25 | |
| Шаг резьбы | мм | ≤2,5 | |
|
Накатные ролики |
Максимальный диаметр | мм | 118 |
| Посадочный диаметр | мм | 50,5 | |
| Максимальная ширина | мм | 110 | |
|
Максимальное межосевое расстояние |
мм | 135 | |
| Скорость вращения роликов | об/мин | 0-27 | |
| Номинальная мощность | кВт | 4 | |
| Габариты Д*Ш*В | мм | 1000*1000*1200 | |
| Габариты упаковки Д*Ш*В | мм | 1100*1100*1300 | |
| Вес | кг | 700 | |
Стандартные опции
- Высокая точность и простота в эксплуатации
- Современное устройство управления Mitsubishi позволяет точно выставить размер заготовки, ускоряет период обучения оператора и повышает удобство работы
- Макс. давление прокатки/рабочее давление масла 180 кН
- Двухрядный игольчатый и цилиндрический подшипники ролика шпинделя обеспечивают точность и жесткость
- Бесступенчатая регулировка оборотов обеспечивает стабильные режимы работы при высоких нагрузках
- Улучшенная эргономика повышает производительность и облегчает техническое обслуживание и ремонт
Преимущества оборудования

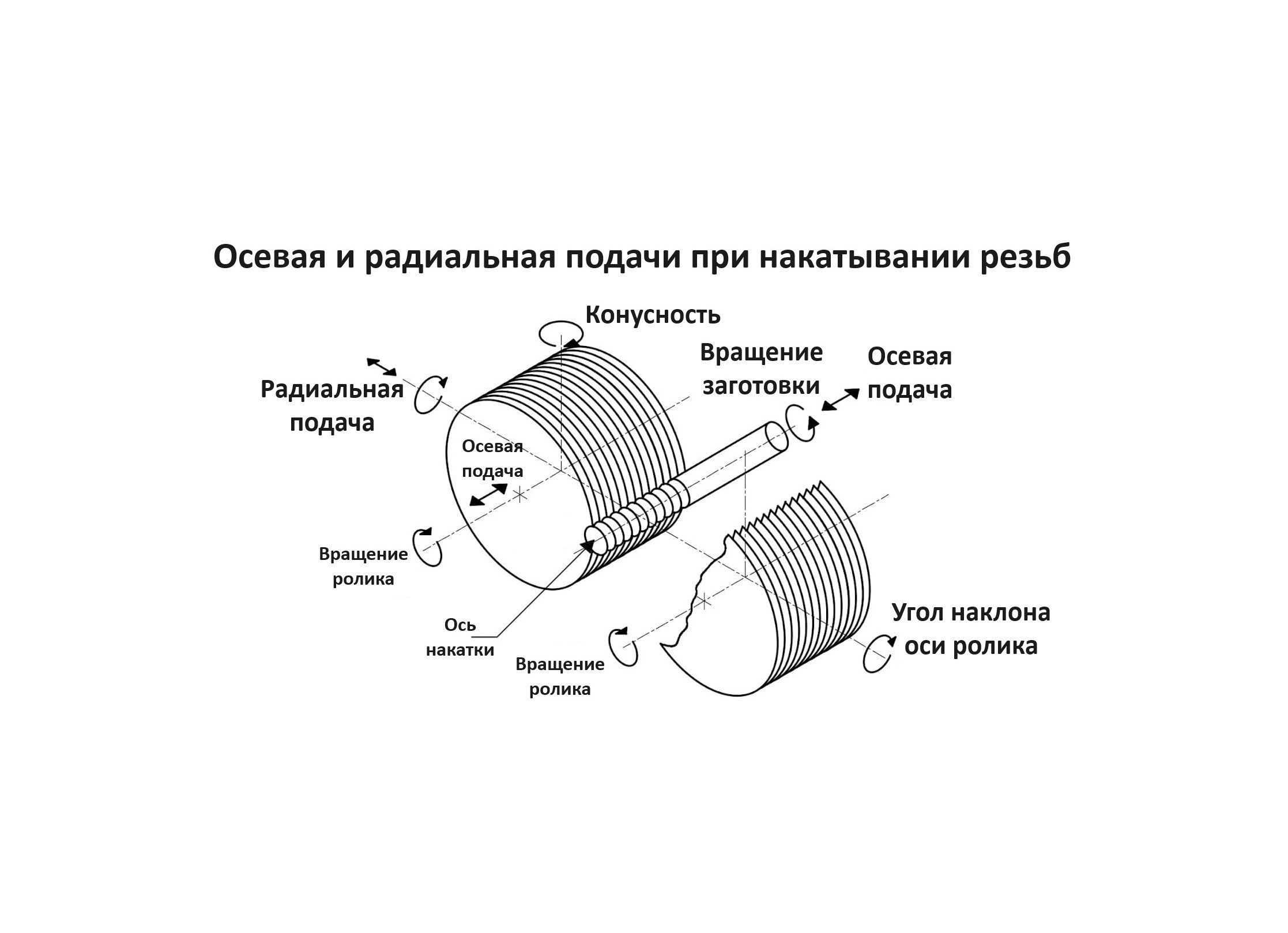

- Отдельный сервопривод на каждой оси накатки, скорость вращения которых может регулироваться бесступенчато, что позволяет осуществлять возврат в исходное положение при прокатке изделий
- Высокоточная подача с помощью серводвигателя с шариковинтовой парой
- Интеллектуальная система управления HMI
- Сервопривод перемещения роликов вдоль оси заготовки
Применение
