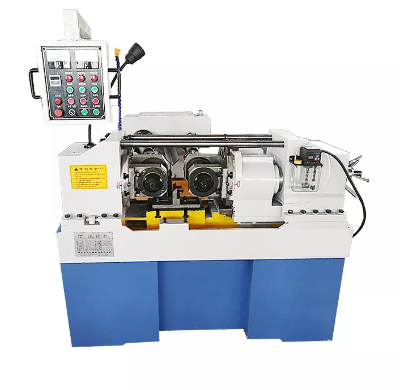

- Современная панель управления позволяет точно выставить размер заготовки, ускоряет период обучения оператора и повышает удобство работы
- Карданная передача синхронизирует вращение роликов и обеспечивает высокую точность
- Современный промышленный двигатель гидравлической системы с пятикратно повышенным ресурсом работы
- Накатные ролики повышенной точности обеспечивают качество и стабильность получаемых размеров
|
Описание |
Ед.изм. | Z28-200 | |
| Усилие накатки | т | 20 | |

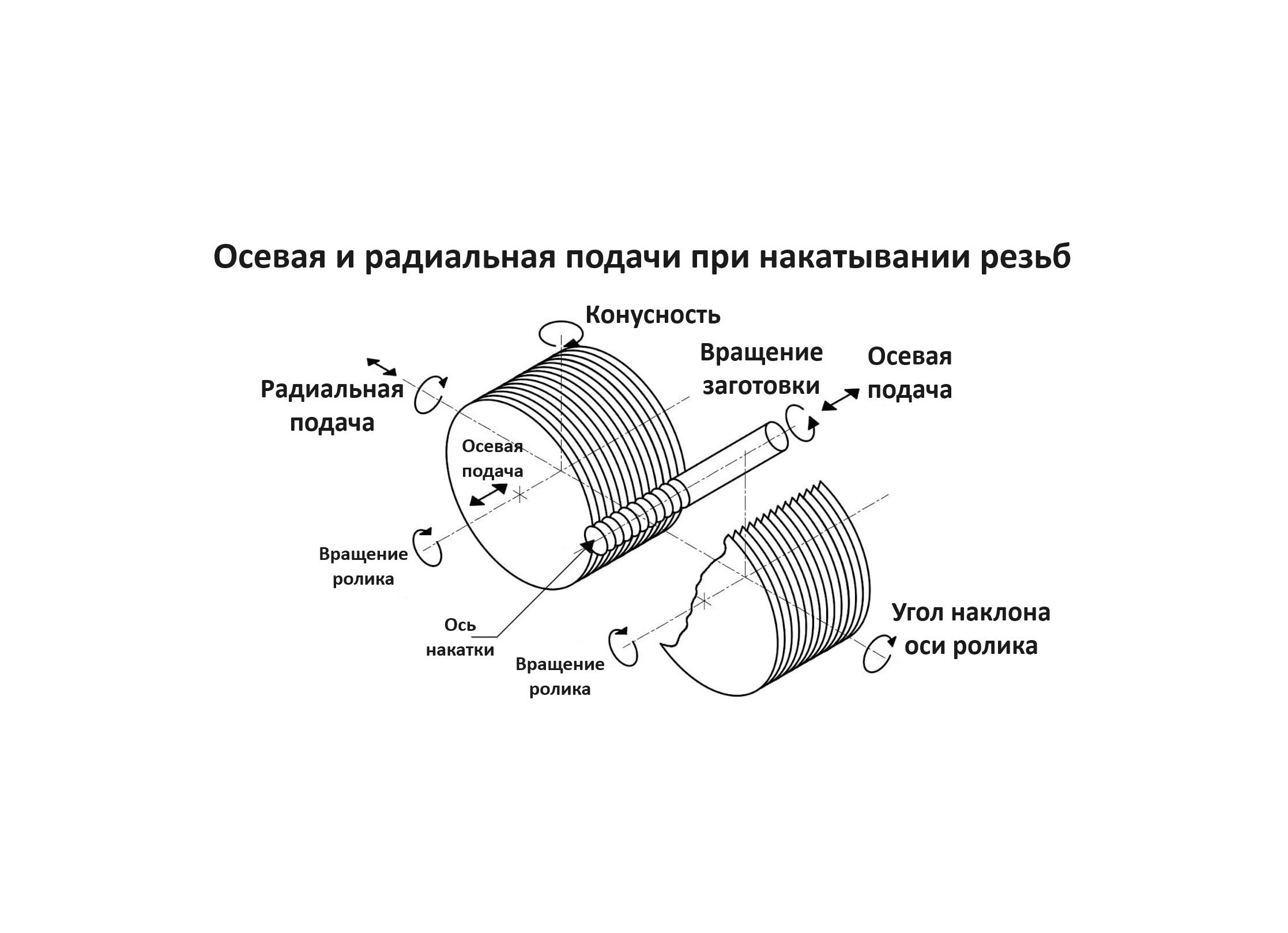

| Диаметр накатки при радиальной подаче | мм | 60 | |
|
Диаметр накатки при осевой подаче |
мм | 52 | |
| Шаг резьбы | мм | ≤5 | |
|
Накатные ролики |
Максимальный диаметр | мм | 120 |
| Посадочный диаметр | мм | 75 | |
| Максимальная ширина | мм | 120 | |
| Межосевое расстояние | мм | 150-270 | |
| Угол наклона оси | ° | ±8 | |
|
Частота вращения роликов |
об/мин | 16,26,38,55,90 | |
| Номинальная мощность | кВт | 11 | |
| Мощность двигателя гидравлики | кВт | 4 | |
| Мощность двигателя СОЖ | Вт | 90 | |
| Длина обработки |
не ограничена |
||
| Габариты Д*Ш*В | мм | 1700*1850*1545 | |
| Вес | кг | 2300 - 2500 | |
Стандартные опции
- Станина с подвижной и неподвижной шпиндельными бабками
- Выносная гидравлическая станция с дополнительным радиатором для принудительного охлаждения энергоносителя
- Встроенная станция СОЖ
- Устройства электрической защиты
- Привод на накатной инструмент реализован через карданные валы
- Автоматическая смазка направляющих и опорных подшипников
Дополнительные опции
- Система автоматической подачи заготовок
- Устройство поддержки длинных заготовок
- Инвертер
- Отделитель стружки
- Воздушный тормоз
- Сборочный бункер
- Конвейер
- Система автоматического счёта и остановки
Преимущества оборудования
- Двухрядный игольчатый и цилиндрический подшипники ролика шпинделя станка обеспечивают точность и жесткость
- Многоступенчатая коробка передач обеспечивает стабильные режимы работы при высоких нагрузках
- Улучшенная эргономика повышает производительность и облегчает техническое обслуживание и ремонт
- Несколько режимов управления: ручной, полуавтоматический и автоматический, а также, вариант оснащения цифровым дисплеем
