- Современная панель управления позволяет точно выставить размер заготовки, ускоряет период обучения оператора и повышает удобство работы
- Карданная передача синхронизирует вращение роликов и обеспечивает высокую точность
- Современный промышленный двигатель гидравлической системы с пятикратно повышенным ресурсом работы
- Накатные ролики повышенной точности обеспечивают качество и стабильность получаемых размеров
|
Описание |
Ед.изм. |

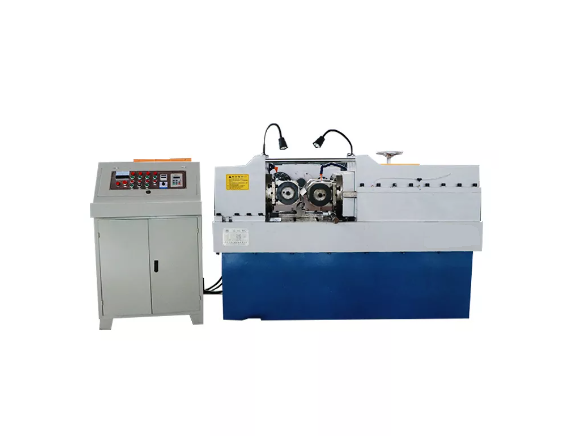

Z28 - 500 |
||
| Усилие накатки | т | 50 | ||
|

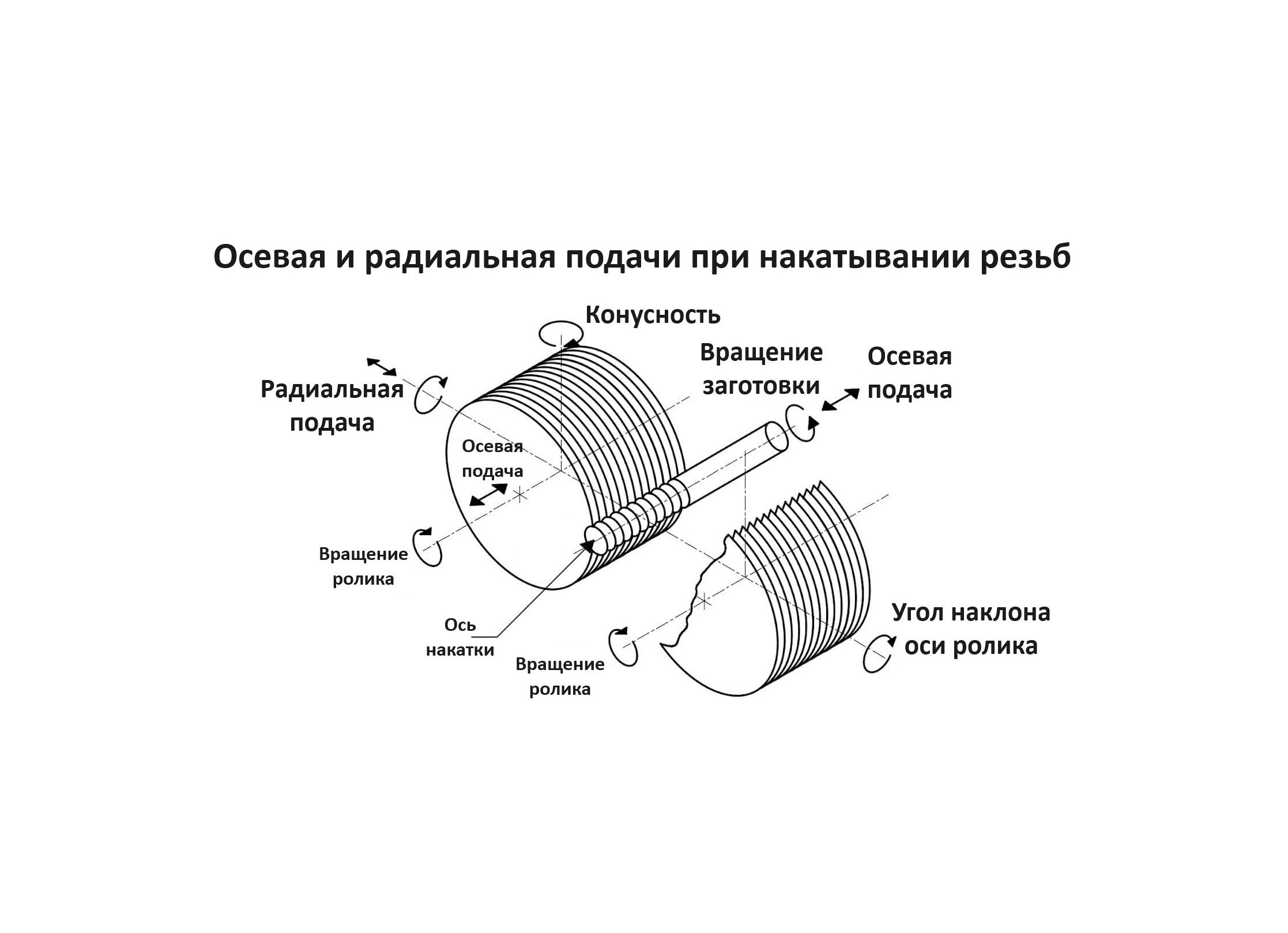

Диапазон накатки при радиальной подаче |
мм | 6-80 | ||
|
Диапазон накатки при осевой подаче |
мм | 6-80 | ||
| Шаг резьбы | мм | ≤12 | ||
|
Накатные ролики |
Максимальный диаметр | мм | 240 | |
| Посадочный диаметр | мм | 85 | ||
| Максимальная ширина | мм | 120 | ||
| Межосевое расстояние | мм | 190-240 | ||
| Угол наклона оси | ° | ±10 | ||
| Шаг резьбы | мм | 1-12 | ||
| Частота вращения роликов | об/мин | 16,26,38,55,90 | ||
| Номинальная мощность | кВт | 20.625 | ||
| Мощность двигателя гидравлики | кВт | 5.5 | ||
| Мощность двигателя СОЖ | Вт | 125 | ||
| Длина обработки |
не ограничена |
|||
| Габариты Д*Ш*В | мм |
2600*2100*1600 |
||
| Вес | кг | 4500 | ||
Стандартные опции
- Станина с подвижной и неподвижной шпиндельными бабками
- Выносная гидравлическая станция с дополнительным радиатором для принудительного охлаждения энергоносителя
- Встроенная станция СОЖ
- Устройства электрической защиты
- Привод на накатной инструмент реализован через карданные валы
- Автоматическая смазка направляющих и опорных подшипников
Дополнительные опции
- Система автоматической подачи заготовок
- Устройство поддержки длинных заготовок
- Инвертер
- Отделитель стружки
- Воздушный тормоз
- Сборочный бункер
- Конвейер
- Система автоматического счёта и остановки
Преимущества оборудования
- Двухрядный игольчатый и цилиндрический подшипники ролика шпинделя станка обеспечивают точность и жесткость
- Многоступенчатая коробка передач обеспечивает стабильные режимы работы при высоких нагрузках
- Улучшенная эргономика повышает производительность и облегчает техническое обслуживание и ремонт
- Несколько режимов управления: ручной, полуавтоматический и автоматический, а также, вариант оснащения цифровым дисплеем
