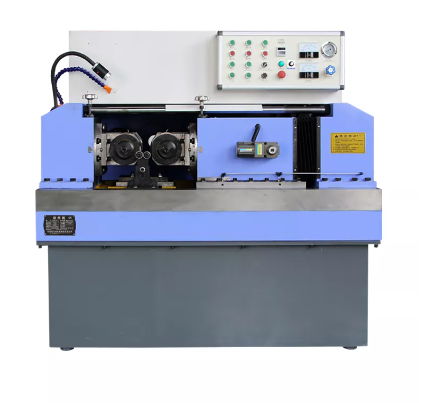

- Современная панель управления позволяет точно выставить размер заготовки, ускоряет период обучения оператора и повышает удобство работы
- Карданная передача синхронизирует вращение роликов и обеспечивает высокую точность
- Современный промышленный двигатель гидравлической системы с пятикратно повышенным ресурсом работы
- Накатные ролики повышенной точности обеспечивают качество и стабильность получаемых размеров
|
Описание |
Ед.изм. | ZA28 - 63 | |
| Усилие накатки | т | 63 | |
|

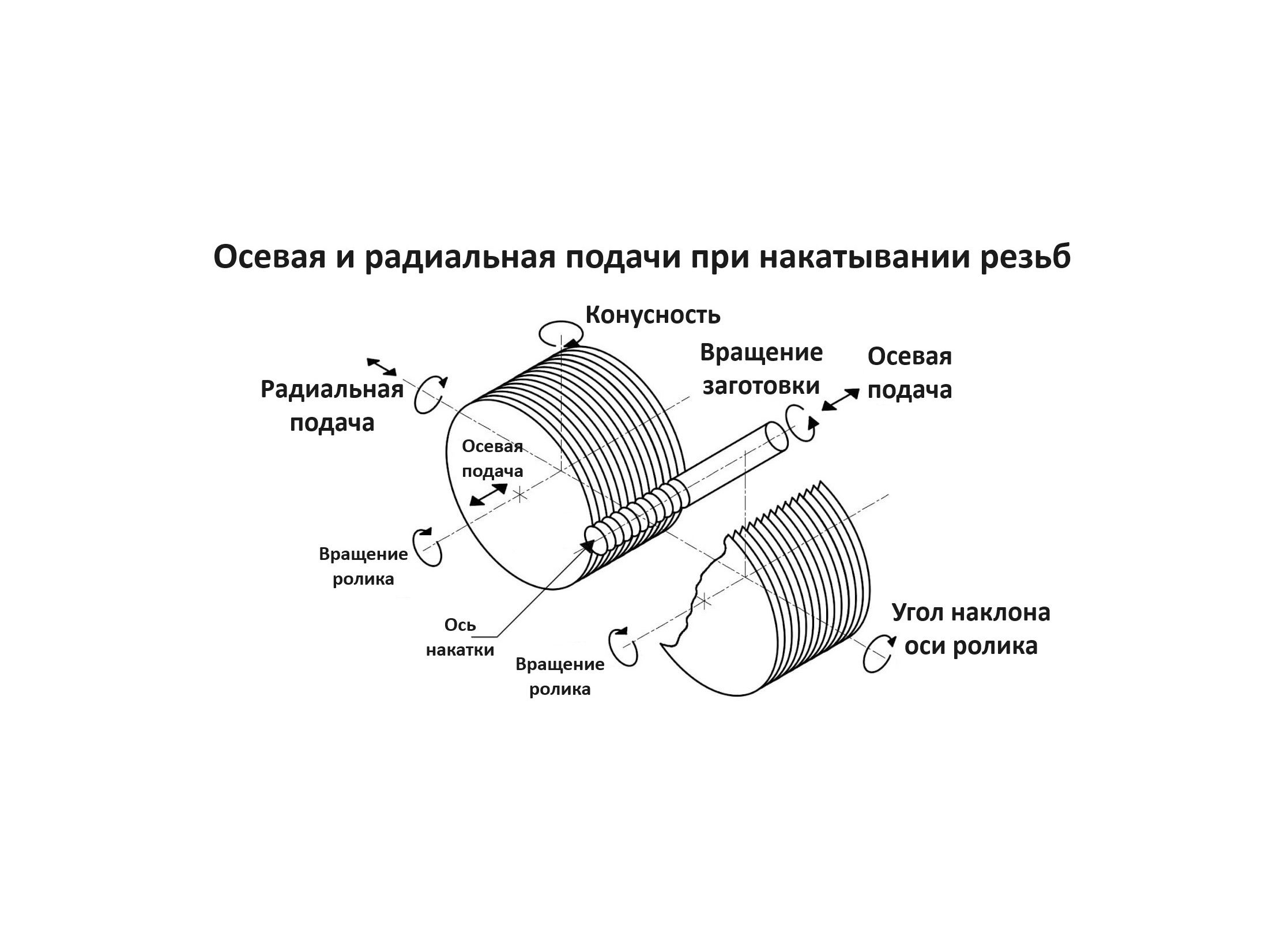

Диапазон накатки при радиальной подаче |
мм | 6-150 | |
|
Диапазон накатки при осевой подаче |
мм | 6-120 | |
| Шаг резьбы | мм | ≤12 | |
| Наружный диаметр ролика | мм | 210-290 | |
| Межосевое расстояние | мм | 150-380 | |
| Угол наклона оси | ° | ±8 | |
| Номинальная мощность | кВт | 33.25 | |
| Мощность двигателя гидравлики | кВт | 11 | |
| Мощность двигателя СОЖ | Вт | 250 | |
| Длина обработки |
не ограничена |
||
| Габариты Д*Ш*В | мм |
2500*2700*1600 |
|
| Вес | кг | 7200 | |
Стандартные опции
- Станина с подвижной и неподвижной шпиндельными бабками
- Выносная гидравлическая станция с дополнительным радиатором для принудительного охлаждения энергоносителя
- Встроенная станция СОЖ
- Устройства электрической защиты
- Привод на накатной инструмент реализован через карданные валы
- Автоматическая смазка направляющих и опорных подшипников
Дополнительные опции
- Система автоматической подачи заготовок
- Устройство поддержки длинных заготовок
- Инвертер
- Отделитель стружки
- Воздушный тормоз
- Сборочный бункер
- Конвейер
- Система автоматического счёта и остановки
Преимущества оборудования
- Улучшенные электрические компоненты Schneider, Siemens
- Электродвигатели Mengnium, Sonly
- Эргономичная панель управления
- Гидравлическая система Hongtai длительного срока службы обеспечивает стабильное давление
- Масляный насос с прямым приводом снижает частоту отказов
- Цельная литая станина обеспечивает стабильную работу и длительный срок службы
- Ролики: В ZA 28-20 используется ролик с отверстием 45 мм, который более экономичен, чем ролик с отверстием 75 мм старой модели 200
- Улучшенное основание стойки: более высокая устойчивость и удобство регулировки
- Новый чугунный сплав, более стойкий к деформации и лучше гасящий вибрации
- Более компактная сборка экономит производственное пространство и облегчает работу оператора
- Подшипники NSK высокого класса точности с увеличенным сроком службы
- Частотный преобразователь, бесступенчатая регулировка скорости
