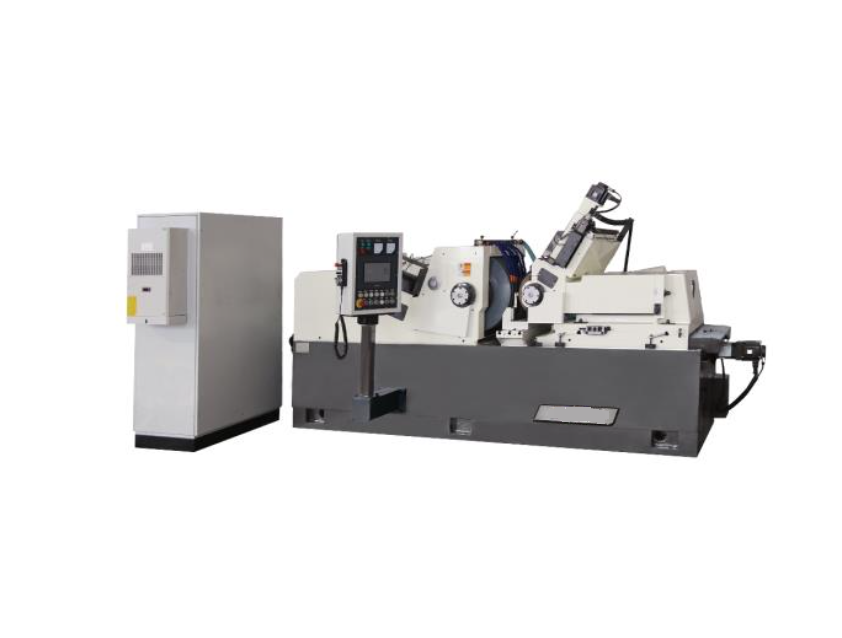

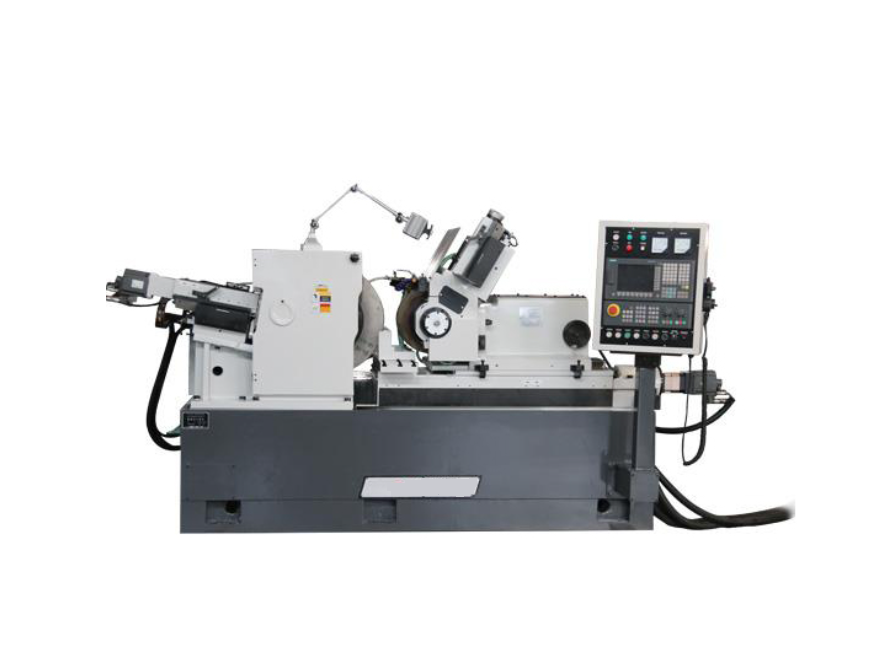

Бесцентрошлифовальный станок HCGM-S150
Особенности
- Литая чугунная станина обеспечивает точность и гасит вибрации
- Двойные V-направляющие шлифовальных суппортов повышают стабильность обработки
- Подшипники высокой точности с увеличенным сроком службы
- Детали шпинделя, изготовленные из лигированной стали, прошедшей несколько этапов термической обработки, увеличивают срок службы оборудования до капитального ремонта
- Промышленные ШВП повышенной точности обеспечивают качество продукции и стабильную повторяемость линейных перемещений
Цена:По запросу
|
Описание |
Ед.изм. |
HCGM-S150 |
| Диапазон диаметра шлифования (статичный) | мм | 2-45 |
| Диапазон диаметра шлифования (на проход) | мм | 2-45 |
| Шлифовальный круг | мм | PSA 400*150(200)*203 |
| Подающий круг | мм | P 250*150(200)*127 |
| Скорость шлифовального круга | об./мин | 1625 |
| Скорость подающего круга | об./мин | 10-200 |
| Диапазон регулировки угла подающего круга | ||
| Вертикаль | ° | -2 ~ +5 |
| Горизонталь | ° | -1 ~ +3 |
| Минимальный шаг регулировки подающего колеса | мм | 0,001 |
| Минимальный шаг регулировки шлифовального круга | мм | 0,001 |
| Высота центров шлиф. и подающего кругов от рабочей опоры | мм | 190 |
| Расход воды | л/мин | 25 |
| Привод шлифовального круга | кВт | 11 |
| Привод подающего круга | кВт | 1,5 |
| Привод насоса СОЖ | кВт | 0,25 |
| Привод станции смазки | кВт | 0,09 |
| Мощность магнита сепаратора | кВт | 0,18 |
| Источник питания | В | 3N 50HZ 380 |
| Округлость | мм | 0,001 |
| Цилиндричность | мм | 0,0018 |
| Шероховатость | мкм | Ra0,16 |
| Вес | кг | 3000 |
| Габариты станка (Д*Ш*В) | мм | 2600*1900*1500 |
| Система ЧПУ | тип |
Siemens, Fanuc, Mitsubishi |
Стандартные опции
- Функция автоматической подачи вниз и ускоренное перемещение вверх/вниз
- Функция автоматической подачи вниз
- Роликовый балансировочный стенд
- Бак СОЖ с бумажным фильтром
- Лампа освещения
- Алмазный карандаш для правки круга
- Защитный экран
- Регулировочные опоры
- Комплект инструмента для обслуживания станка
Дополнительные опции
- Автоматическая регулировка поперечного хода с помощью переключателя на панели управления
- Автоматическая балансировка круга
- Понижающий трансформатор
- Комплект быстроизнашивающихся запасных частей
- Стабилизатор напряжения
- Источник бесперебойного питания (UPS)
- Компрессор винтовой
- Бак СОЖ с магнитным сепаратором
Преимущества оборудования
- Линейные направляющие на шлифовальном и ведущем суппортах оснащены промышленными ШВП
- Двойные подшипниковые опоры
- Цельнометаллические оси и валы
- Главная подача оснащена направляющей SCHNEEBERGER повышенной жесткости
Применение
