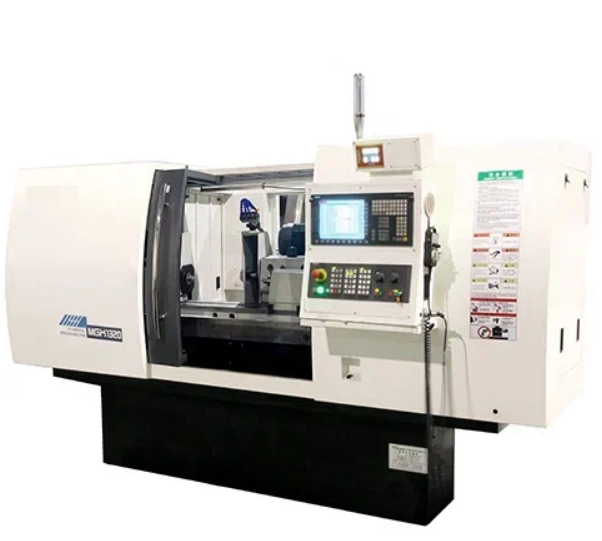

Круглошлифовальный станок МК(S)1320B*500
Особенности
- Комбинированные направляющие рабочего стола обеспечивают высокую точность при повышенных режимах резания
- Быстрое перемещение шлифовальной головки ускоряет переналадку и контроль размеров
- Бесступенчатая регулировка скорости шлифовального круга и диапазон поворота шлифовальной головки на 90° по часовой стрелке
- Поворотный стол позволяет вести шлифовку на конус
- Задняя бабка с ручным или гидравлическим перемещением
- Автоматизированная система смазки
Цена:По запросу
|
Описание |
Ед. изм. |
MK(S)1320B*500 |
| Максимальная длина наружного шлифования | мм | 500 |
| Высота центров | мм | 135 |
| Максимальный диаметр шлифовки | мм | 200 |
| Максимальный вес заготовки | кг | 50 |
| Передняя бабка | ||
| Конус | МТ | 4 |
| Скорость(бесступенчатая) | об./мин. | 26-260 |
| Шлифовальная головка | ||
| Максимальный размер шлифовального круга | мм | 400*50*203 |
| Максимальная радиальная скорость | м/с | 35 |
| Минимальный дискрет перемещения | мм | 0.0001 |
|
Максимальный угол поворота стола |
° |
5 |
|
° |
9 | |
| Задняя бабка | ||
| Конус | МТ | 4 |
| Ход пиноли | мм | 30 |
| Система ЧПУ | тип |
HNC808DG, Siemens, Fanuc 0I |
| Мощность двигателя шлифовальной головки | кВт | 4 |
| Мощность двигателя вращения заготовки | кВт | 1.1 |
| Круглость | мКм | 2 |
| Цилиндричность | мКм | 5 |
| Шероховатость | мКм | Ra 0.2 |
| Вес | кг |
3000/5500 |
| Габариты | мм |
2850*2000*2280 |
Стандартные опции
Дополнительные опции
- Стенд для балансировки шлифовального круга
- Магнитный уловитель стружки
- Магнитный уловитель стружки с бумажным фильтром
- Алмазный карандаш
- Цифровая индикация перемещений по осям
- Устройство правки радиальной поверхности шлифовального круга
- Люнет закрытого типа
- Устройство правки торцевой поверхности шлифовального круга
Преимущества
- Комбинированные направляющие P-V формы подгоняются в ручную, что обеспечивает высокую точность оборудования
- Роликовые линейные направляющие позволяют вести обработку с высокими нагрузками без потери точности
- Классический интуитивно понятный механизм управления, простой, безопасный и надежный
- Шлифовальная головка оснащена призматическими направляющими и промышленными подшипниками
- Частотный преобразователь позволяет бесступенчато регулировать скорость вращения заготовки
- Диапазон регулировки передней бабки до 90° против часовой стрелки
Применение

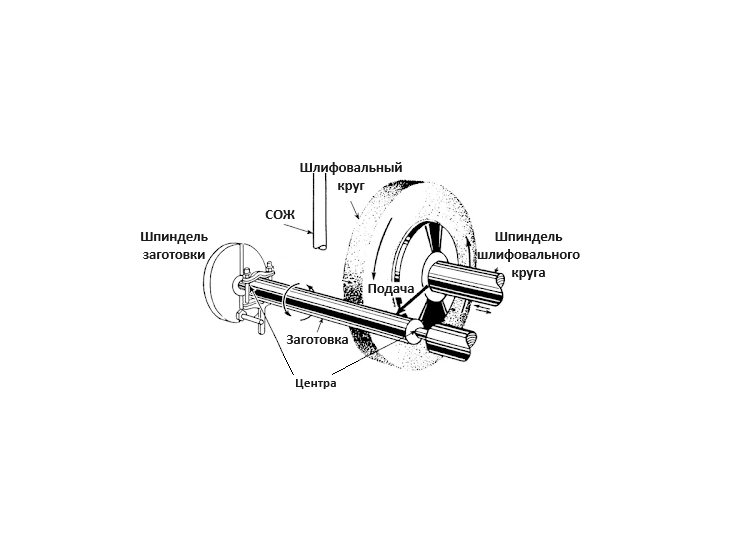

Наружная обработка

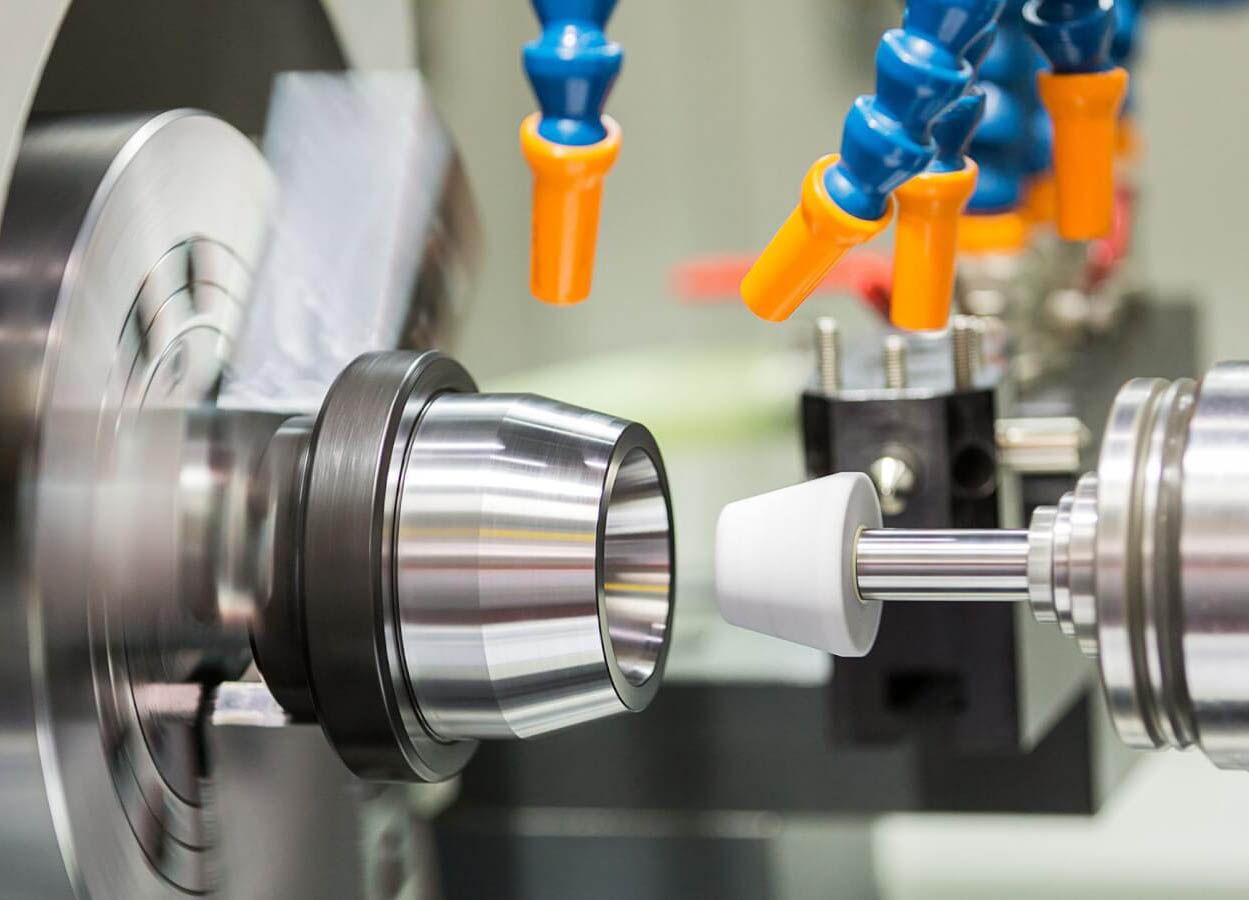

Внутренняя обработка
