Описание	Ед./изм.	MKE1350*4000
Максимальная длина наружного шлифования	мм	4000
Высота центров	мм	270
Максимальный диаметр шлифовки	мм	500
Максимальный вес заготовки	кг	1000
Передняя бабка
Конус	МТ	6
Скорость(бесступенчатая)	об./мин.	10-100
Шлифовальная головка
Максимальный размер шлифовального круга	мм	750*75*305
Максимальная радиальная скорость	м/с	35
Минимальный дискрет перемещения	мм	0.0001
Максимальный угол поворота стола	°	1
	°	2
Задняя бабка
Конус	МТ	6
Ход пиноли	мм	70
Система ЧПУ	тип	HNC808DG, Siemens, Fanuc 0I
Мощность двигателя шлифовальной головки	кВт	15
Мощность двигателя вращения заготовки	кВт	4
Круглость	мКм	3
Цилиндричность	мКм	12
Шероховатость	мКм	Ra 0.3
Вес	кг	17
Габариты	мм	9960*2250*2100





Стандартные опции

Дополнительные опции

- Стенд для балансировки шлифовального круга

- Магнитный уловитель стружки

- Магнитный уловитель стружки с бумажным фильтром

- Алмазный карандаш

- Цифровая индикация перемещений по осям

- Устройство правки радиальной поверхности шлифовального круга

- Люнет закрытого типа

- Устройство правки торцевой поверхности шлифовального круга

Преимущества

- Комбинированные направляющие P-V формы подгоняются в ручную, что обеспечивает высокую точность оборудования
- Роликовые линейные направляющие позволяют вести обработку с высокими нагрузками без потери точности
- Классический интуитивно понятный механизм управления, простой, безопасный и надежный
- Шлифовальная головка оснащена призматическими направляющими и промышленными  подшипниками
- Частотный преобразователь позволяет бесступенчато регулировать скорость вращения заготовки
- Диапазон регулировки передней бабки до 90° против часовой стрелки



Применение

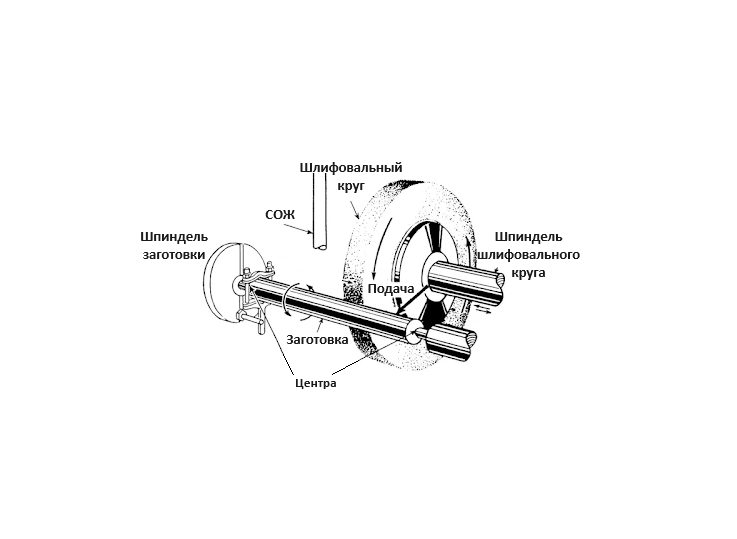

Наружная обработка

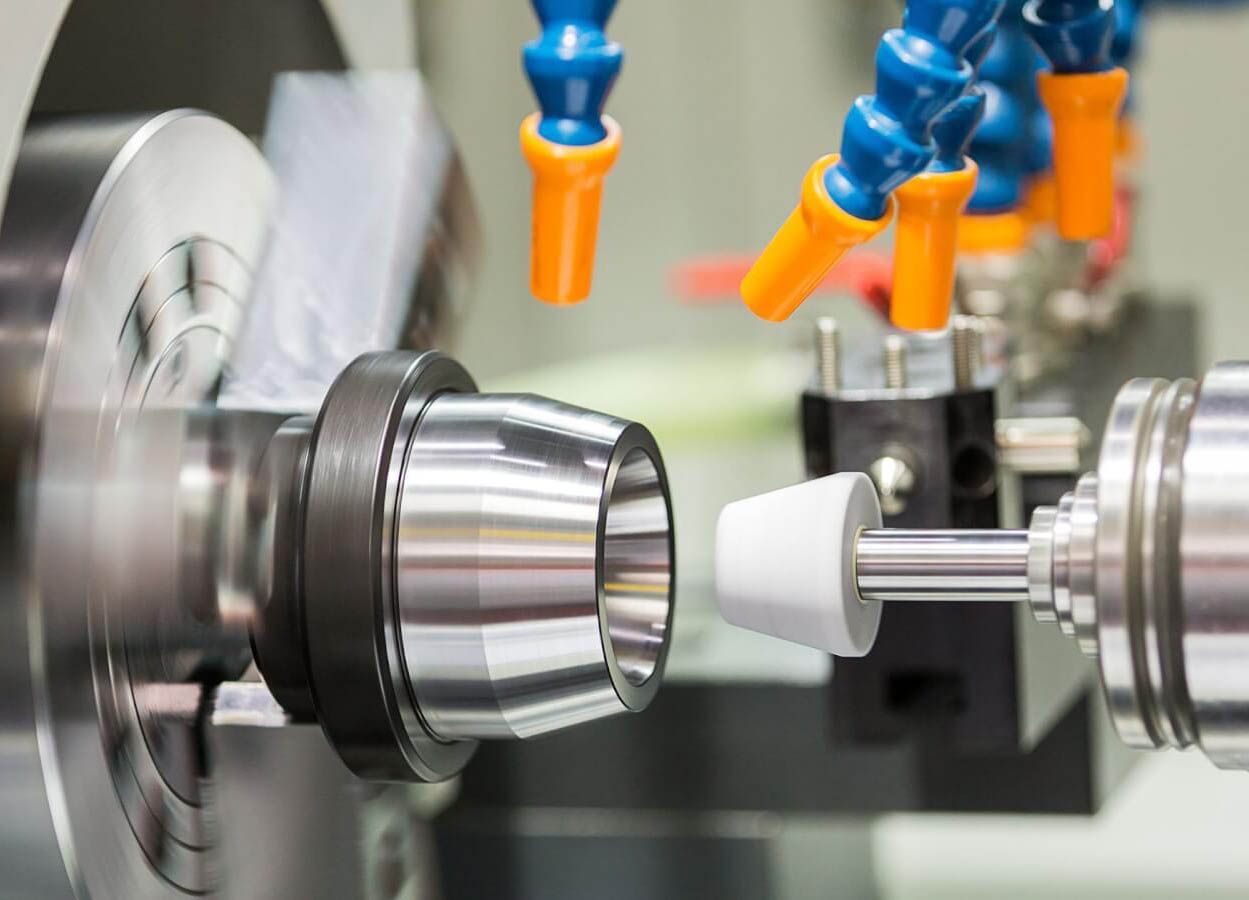

Внутренняя обработка
