Описание	Ед. изм.	M1420*750
Максимальная длина наружного шлифования	мм	750
Высота центров	мм	125
Максимальный диаметр наружного шлифования	мм	200
Максимальный диаметр внутреннего шлифования	мм	80
Максимальная длина внутреннего шлифования	мм	125
Максимальный вес заготовки	кг	50
Передняя бабка
Угол поворота	°	90
Конус	МТ	4
Скорость	об./мин.	125/250/500
Шлифовальная головка
Размер шлифовального круга	мм	400*50*203
Максимальная радиальная скорость шлифовального круга	м/с	35
Дискрет перемещения на оборот маховичка	мм	грубый: 1 / точный: 0.5
Минимальный дискрет перемещения	мм	грубый: 0.002 / точный: 0.001
Устройство для внутреннего шлифования
Скорость	об./мин.	9245/12250/14848/19600
Размер шлифовального круга	мм	max 50*32*16 / min 15*20*5
Угол поворота стола	°	↻ 9 / ↺ 9
Диапазон скорости продольного перемещения стола	м/мин.	0.1-3
Задняя бабка
Конус	МТ	4
Ход пиноли	мм	25
Двигатель шлифовальной головки	кВт	5.5
Двигатель внутренней шлифовальной головки	кВт	0.55
Двигатель передней бабки	кВт	0.75
Круглость	мКм	5/8
Цилиндричность	мКм	1.5
Шероховатость	мКм	Ra0.16
Вес	кг	2700
Габариты	мм	2700*1700*1750





Стандартные опции

Дополнительные опции

- Стенд для балансировки шлифовального круга

- Магнитный уловитель стружки

- Магнитный уловитель стружки с бумажным фильтром

- Алмазный карандаш

- Цифровая индикация перемещений по осям

- Устройство правки радиальной поверхности шлифовального круга

- Люнет закрытого типа

- Устройство правки торцевой поверхности шлифовального круга

Преимущества

- Комбинированные направляющие P-V формы подгоняются вручную, что обеспечивает высокую точность оборудования
- Роликовые линейные направляющие позволяют вести обработку с высокими нагрузками без потери точности
- Классический интуитивно понятный механизм управления, простой, безопасный и надежный
- Шлифовальная головка оснащена призматическими направляющими и промышленными подшипниками
- Частотный преобразователь позволяет бесступенчато регулировать скорость вращения заготовки
- Диапазон регулировки передней бабки до 90° против часовой стрелки



Применение

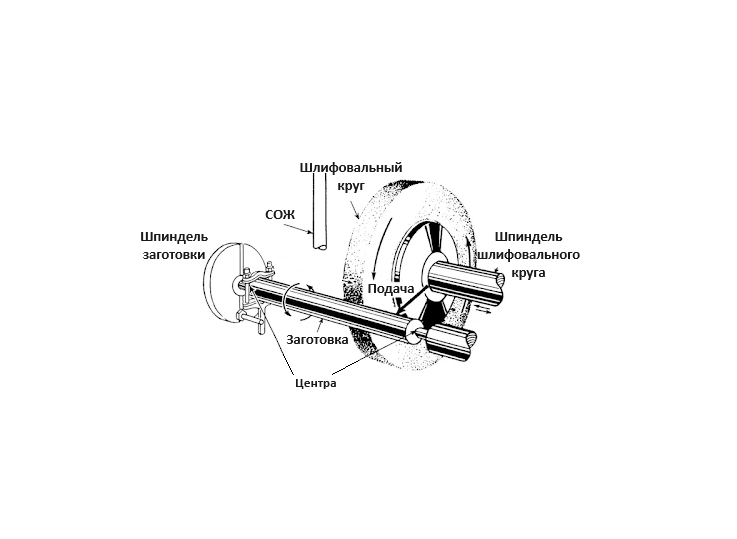

Наружная обработка

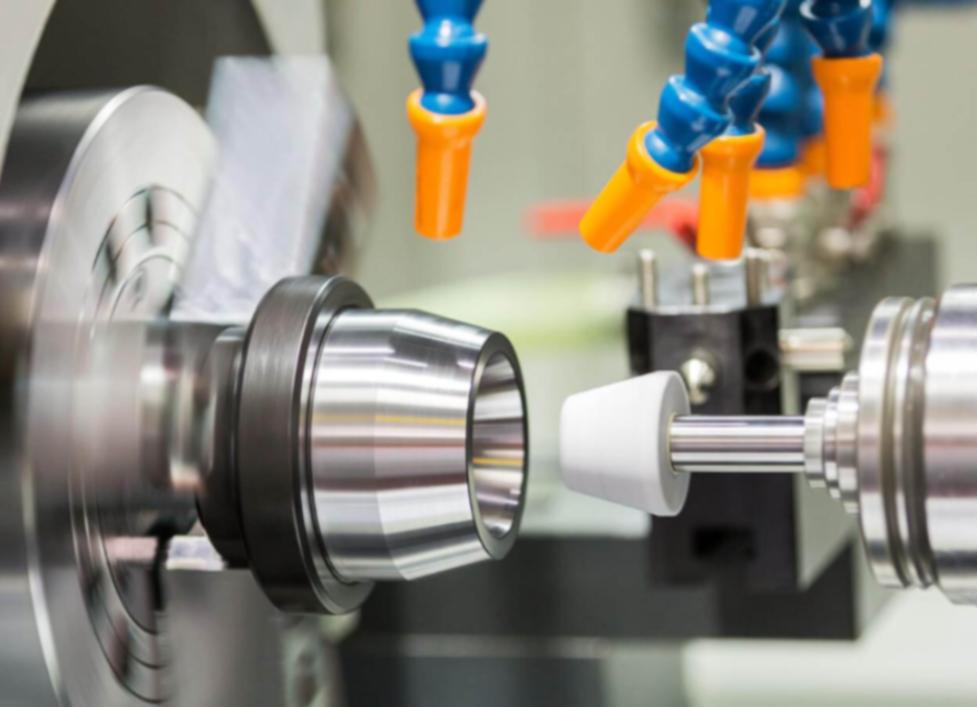

Внутренняя обработка
