- Комбинированные направляющие рабочего стола обеспечивают высокую точность при повышенных режимах резания
- Быстрое перемещение шлифовальной головки ускоряет переналадку и контроль размеров
- Бесступенчатая регулировка скорости шлифовального круга и диапазон поворота шлифовальной головки на 90° по часовой стрелке
- Поворотный стол позволяет вести шлифовку на конус
- Задняя бабка с ручным или гидравлическим перемещением
- Автоматизированная система смазки
|
Описание |
Ед. изм. |

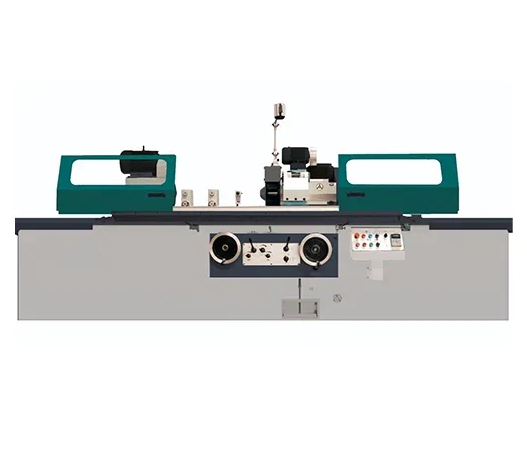

M1420*500 |
| Максимальная длина наружного шлифования | мм | 500 |
| Высота центров | мм | 125 |
| Максимальный диаметр наружного шлифования | мм | 200 |
| Максимальный диаметр внутреннего шлифования | мм | 80 |
| Максимальная длина внутреннего шлифования | мм | 125 |
| Максимальный вес заготовки | кг | 50 |
| Передняя бабка | ||
| Угол поворота | ° | 90 |
| Конус | МТ | 4 |
| Скорость | об./мин. | 125/250/500 |
| Шлифовальная головка | ||
| Размер шлифовального круга | мм | 400*50*203 |
| Максимальная радиальная скорость шлифовального круга | м/с | 35 |
| Дискрет перемещения на оборот маховичка | мм | грубый: 1 / точный: 0.5 |
| Минимальный дискрет перемещения | мм | грубый: 0.002 / точный: 0.001 |
| Устройство для внутреннего шлифования | ||
| Скорость | об./мин. | 9245/12250/14848/19600 |
| Размер шлифовального круга | мм | max 50*32*16 / min 15*20*5 |
| Угол поворота стола | ° |
↻ 9 / ↺ 9 |
| Диапазон скорости продольного перемещения стола | м/мин. | 0.1-3 |
| Задняя бабка | ||
| Конус | МТ | 4 |
| Ход пиноли | мм | 25 |
| Двигатель шлифовальной головки | кВт | 5.5 |
| Двигатель внутренней шлифовальной головки | кВт | 0.55 |
| Двигатель передней бабки | кВт | 0.75 |
| Круглость | мКм | 5/8 |
| Цилиндричность | мКм | 1.5 |
| Шероховатость | мКм | Ra0.16 |
| Вес | кг | 2580 |
| Габариты | мм | 2270*1700*1750 |

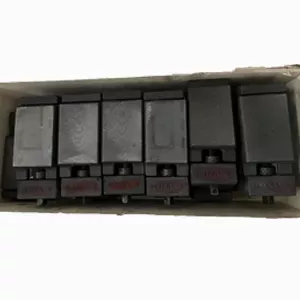

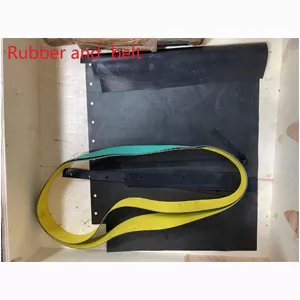

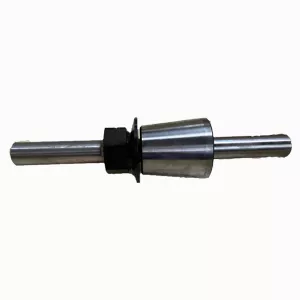

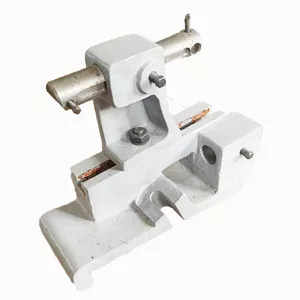

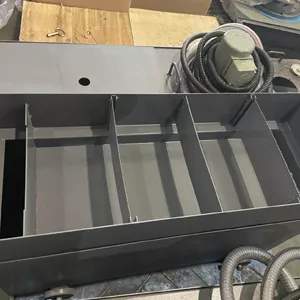

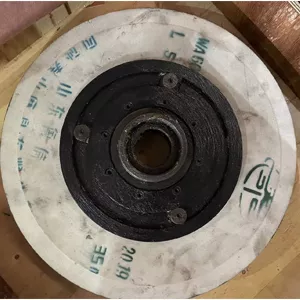

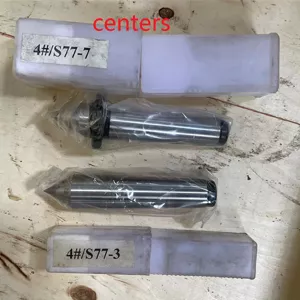

Стандартные опции
Дополнительные опции
- Стенд для балансировки шлифовального круга
- Магнитный уловитель стружки
- Магнитный уловитель стружки с бумажным фильтром
- Алмазный карандаш
- Цифровая индикация перемещений по осям
- Устройство правки радиальной поверхности шлифовального круга

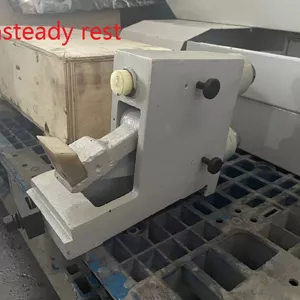

- Люнет закрытого типа
- Устройство правки торцевой поверхности шлифовального круга
Преимущества
- Комбинированные направляющие P-V формы подгоняются вручную, что обеспечивает высокую точность оборудования
- Роликовые линейные направляющие позволяют вести обработку с высокими нагрузками без потери точности
- Классический интуитивно понятный механизм управления, простой, безопасный и надежный
- Шлифовальная головка оснащена призматическими направляющими и промышленными подшипниками
- Частотный преобразователь позволяет бесступенчато регулировать скорость вращения заготовки
- Диапазон регулировки передней бабки до 90° против часовой стрелки
Применение

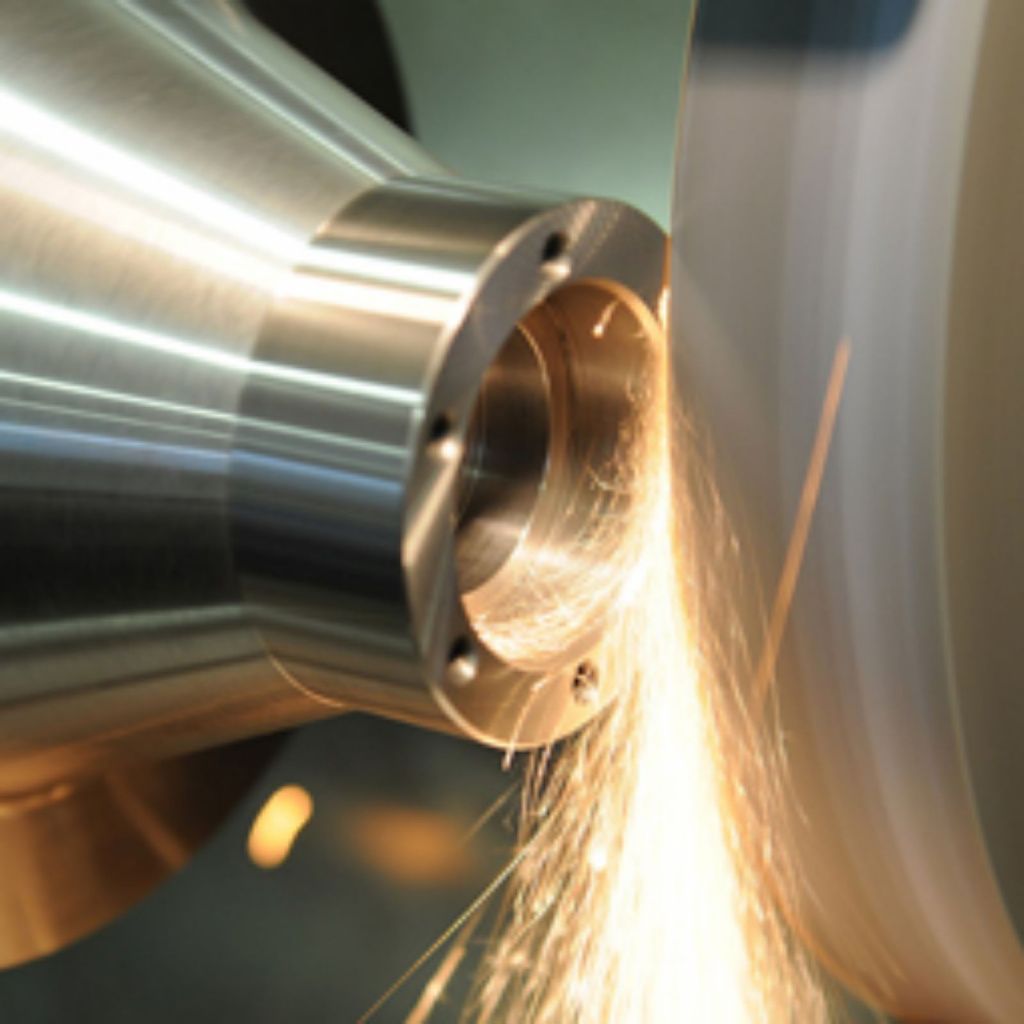

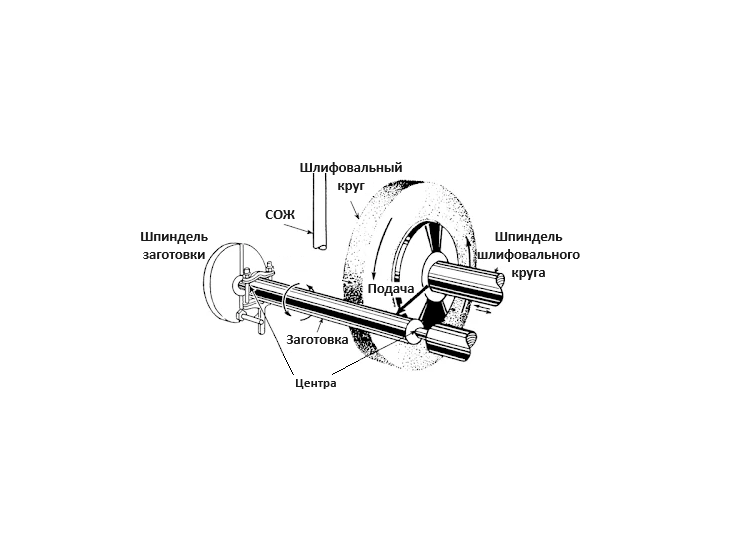

Наружная обработка

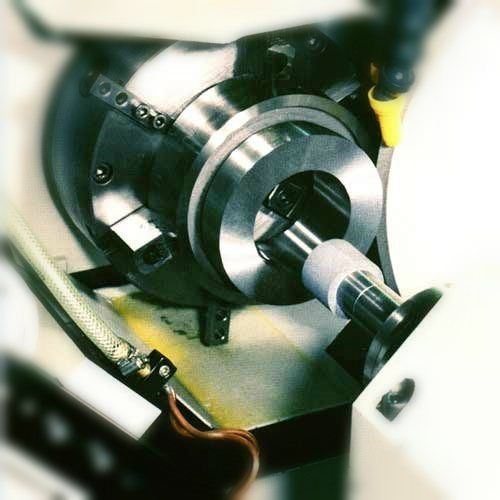

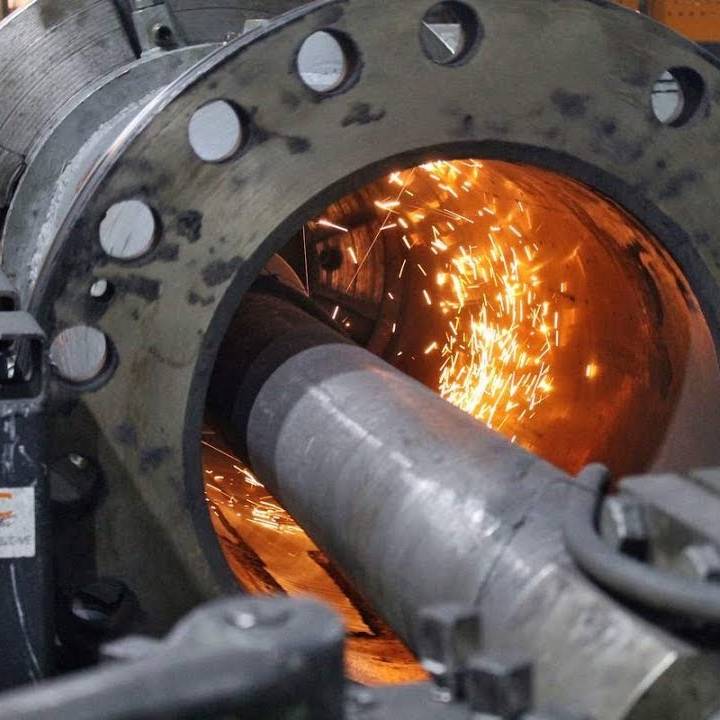

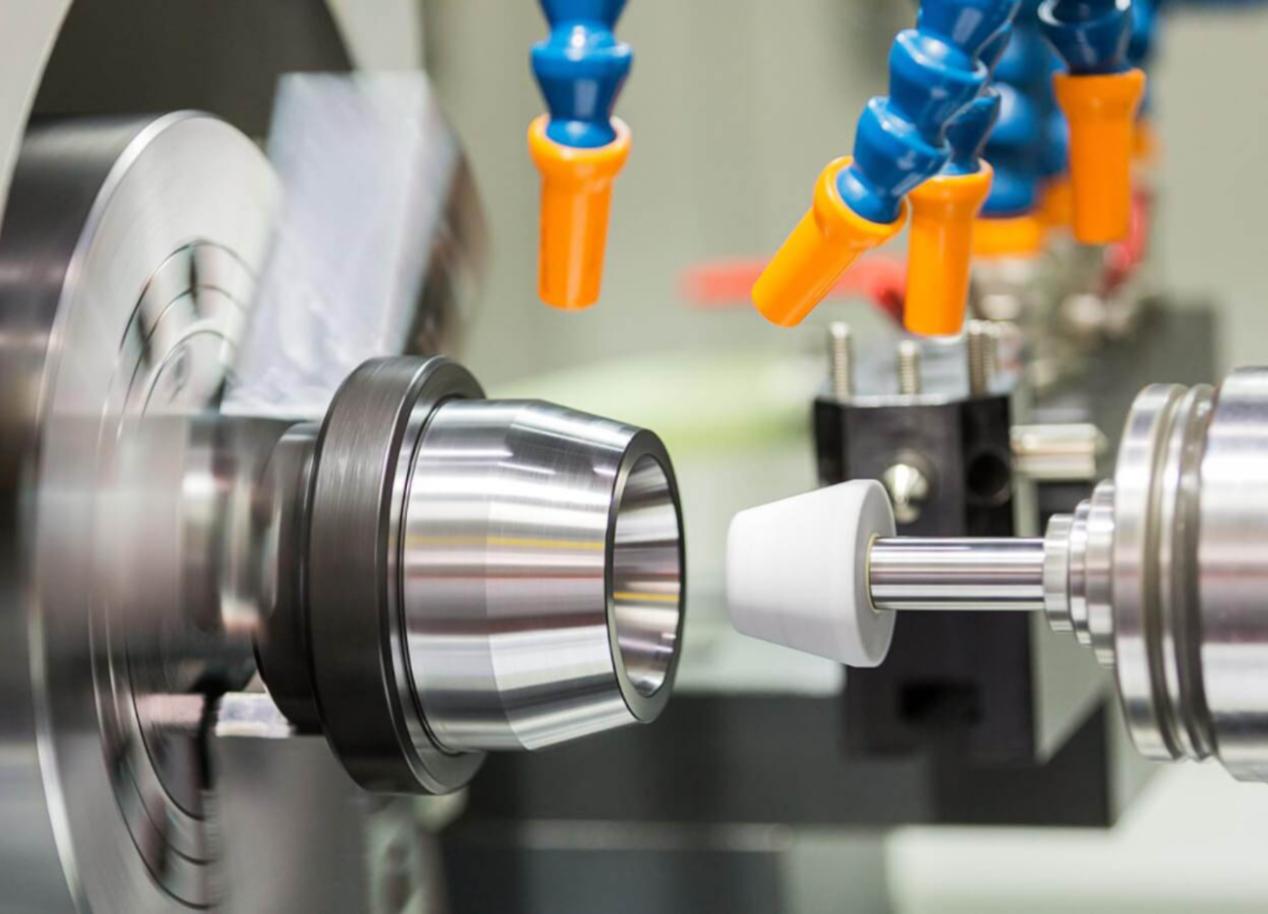

Внутренняя обработка
