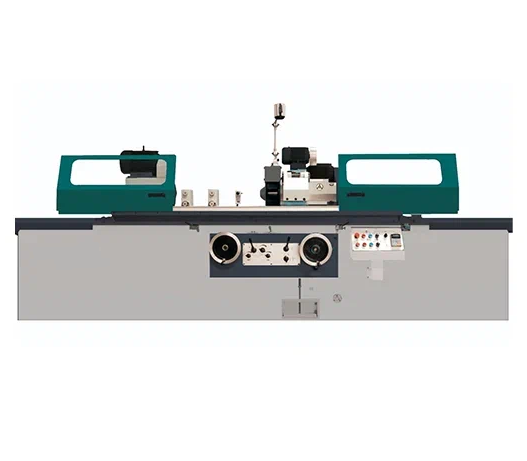

Круглошлифовальный станок M1450*1500

Особенности

- Комбинированные направляющие рабочего стола обеспечивают высокую точность при повышенных режимах резания
- Быстрое перемещение шлифовальной головки ускоряет переналадку и контроль размеров
- Бесступенчатая регулировка скорости шлифовального круга и диапазон поворота шлифовальной головки на 90° по часовой стрелке
- Поворотный стол позволяет вести шлифовку на конус
- Задняя бабка с ручным или гидравлическим перемещением
- Автоматизированная система смазки

Цена:По запросу

Описание	Ед. изм.	*M14501500**
Максимальная длина наружного шлифования	мм	1500
Высота центров	мм	270
Максимальный диаметр наружного шлифования	мм	500
Максимальный диаметр внутреннего шлифования	мм	200
Максимальная длина внутреннего шлифования	мм	1000
Максимальный вес заготовки	кг	1000
Передняя бабка
Угол поворота	°	90
Конус	МТ	6
Скорость	об./мин.	20-224
Шлифовальная головка
Размер шлифовального круга	мм	50075305
Максимальная радиальная скорость шлифовального круга	м/с	35
Дискрет перемещения на оборот маховичка	мм	грубый: 4 / точный: 0.5
Минимальный дискрет перемещения	мм	грубый: 0.02 / точный: 0.0025
Устройство для внутреннего шлифования
Скорость	об./мин.	10000 (15000 optional)
Размер шлифовального круга	мм	max 1753232 / min 302510
Угол поворота стола	°	3/6
Диапазон скорости продольного перемещения стола	м/мин.	0.1-3
Задняя бабка
Конус	МТ	6
Ход пиноли	мм	70
Двигатель шлифовальной головки	кВт	5/7.5
Двигатель внутренней шлифовальной головки	кВт	1.5
Двигатель передней бабки	кВт	4.0
Круглость	мКм	3
Цилиндричность	мКм	8
Шероховатость	мКм	Ra 0.32
Вес	кг	10000
Габариты	мм	543022502100

Стандартные опции

Бак СОЖ

Люнет открытого типа

Устройство правки шлифовального круга

Поводок

Съёмник шлифовального круга

Регулируемые опоры

Балансировочная оправка

Приводной ремень

Центра

Шлифовальный круг с фланцем

Дополнительные опции

- Стенд для балансировки шлифовального круга

- Магнитный уловитель стружки

- Магнитный уловитель стружки с бумажным фильтром

- Алмазный карандаш

- Цифровая индикация перемещений по осям

- Устройство правки радиальной поверхности шлифовального круга

- Люнет закрытого типа

- Устройство правки торцевой поверхности шлифовального круга

Преимущества

- Комбинированные направляющие P-V формы подгоняются в ручную, что обеспечивает высокую точность оборудования
- Роликовые линейные направляющие позволяют вести обработку с высокими нагрузками без потери точности
- Классический интуитивно понятный механизм управления, простой, безопасный и надежный
- Шлифовальная головка оснащена призматическими направляющими и промышленными подшипниками
- Частотный преобразователь позволяет бесступенчато регулировать скорость вращения заготовки
- Диапазон регулировки передней бабки до 90° против часовой стрелки

Применение

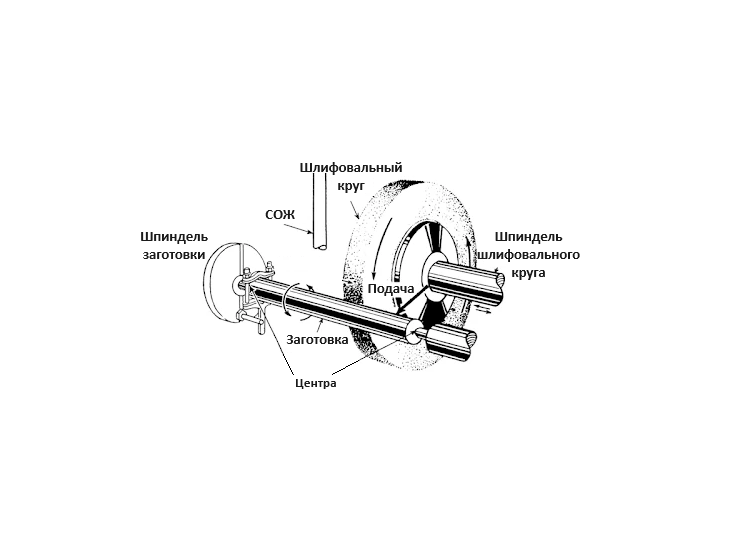

Наружная обработка

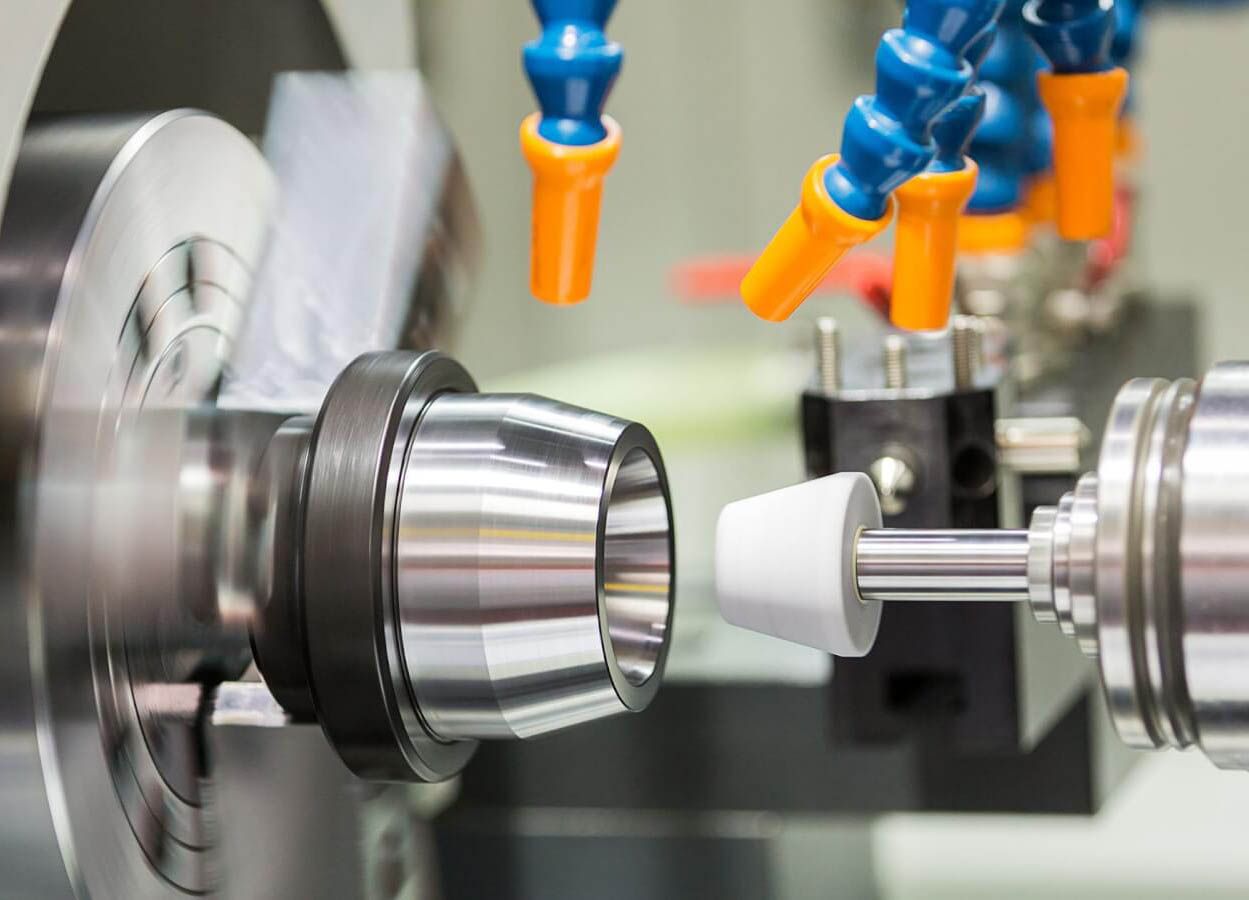

Внутренняя обработка
