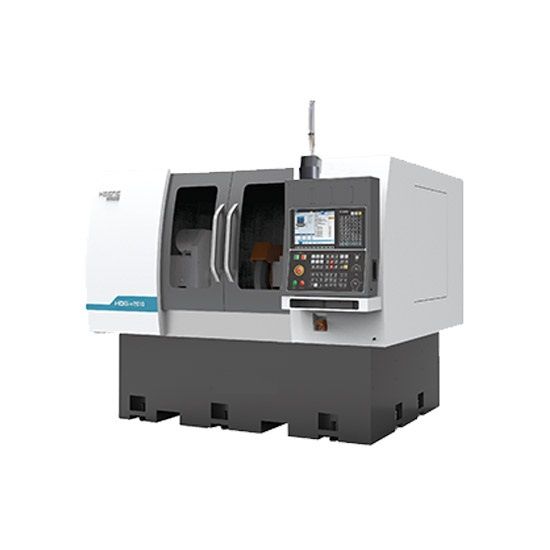

Круглошлифовальный станок HDGie2010
Особенности
- Комбинированные направляющие рабочего стола обеспечивают высокую точность при повышенных режимах резания
- Быстрое перемещение шлифовальной головки ускоряет переналадку и контроль размеров
- Бесступенчатая регулировка скорости шлифовального круга и диапазон поворота шлифовальной головки на 90° по часовой стрелке
- Поворотный стол позволяет вести шлифовку на конус
- Задняя бабка с ручным или гидравлическим перемещением
- Автоматизированная система смазки
Цена:По запросу
|
Описание |
Ед. изм. |
HDGie2010 |
| Высота центров | мм | 135 |
| Максимальный внешний диаметр шлифования | мм | 200 |
| Минимальный внешний диаметр шлифования | мм | 8 |
| Максимальная длина внешнего шлифования | мм | 200 |
| Минимальный диаметр внутреннего шлифования | мм | 3 |
| Максимальный диаметр внутреннего шлифования | мм | 150 |
| Максимальная глубина внутреннего шлифования | мм | 150 |
| Минимальная подача по оси X | мм | 0.0001 |
| Минимальная подача по оси Z | мм | 0.0005 |
| Подача по оси W | мм | ≤200 |
| Минимальный дискрет перемещения серво двигателя шлифовальной головки | мм | 0.0001 |
| Минимальный дискрет перемещения серво двигателя рабочего стола | мм | 0.0001 |
| Размер шлифовального круга наружный/внутренний | мм | 400*50*127 / 50*50*10 |
| Скорость заготовки | об./мин | 0~1000 |
| Максимальная радиальная скорость шлифовального круга |
м/с |
35 |
| Максимальный вес заготовки | кг | 50 |
| Мощность двигателя шлифовальной головки | кВт | 5.5 (внеш.) / 14 (внутр.) |
| Вес | кг | 7500 |
| Габариты (ДхШхВ) | мм | 3400*2500*2200 |
Стандартные опции
Дополнительные опции
- Стенд для балансировки шлифовального круга
- Магнитный уловитель стружки
- Магнитный уловитель стружки с бумажным фильтром
- Алмазный карандаш
- Цифровая индикация перемещений по осям
- Устройство правки радиальной поверхности шлифовального круга
- Люнет закрытого типа
- Устройство правки торцевой поверхности шлифовального круга
Преимущества
- Комбинированные направляющие P-V формы подгоняются в ручную, что обеспечивает высокую точность оборудования
- Роликовые линейные направляющие позволяют вести обработку с высокими нагрузками без потери точности
- Классический интуитивно понятный механизм управления, простой, безопасный и надежный
- Шлифовальная головка оснащена призматическими направляющими и промышленными подшипниками
- Частотный преобразователь позволяет бесступенчато регулировать скорость вращения заготовки
- Диапазон регулировки передней бабки до 90° против часовой стрелки
Применение

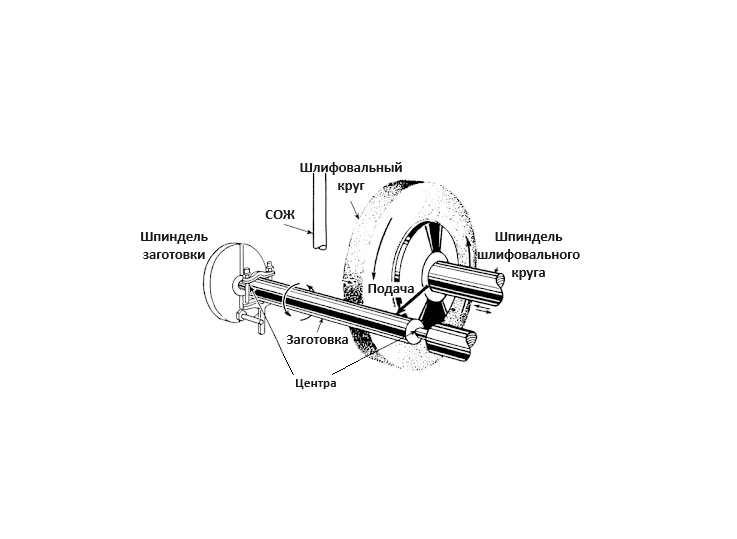

Наружная обработка

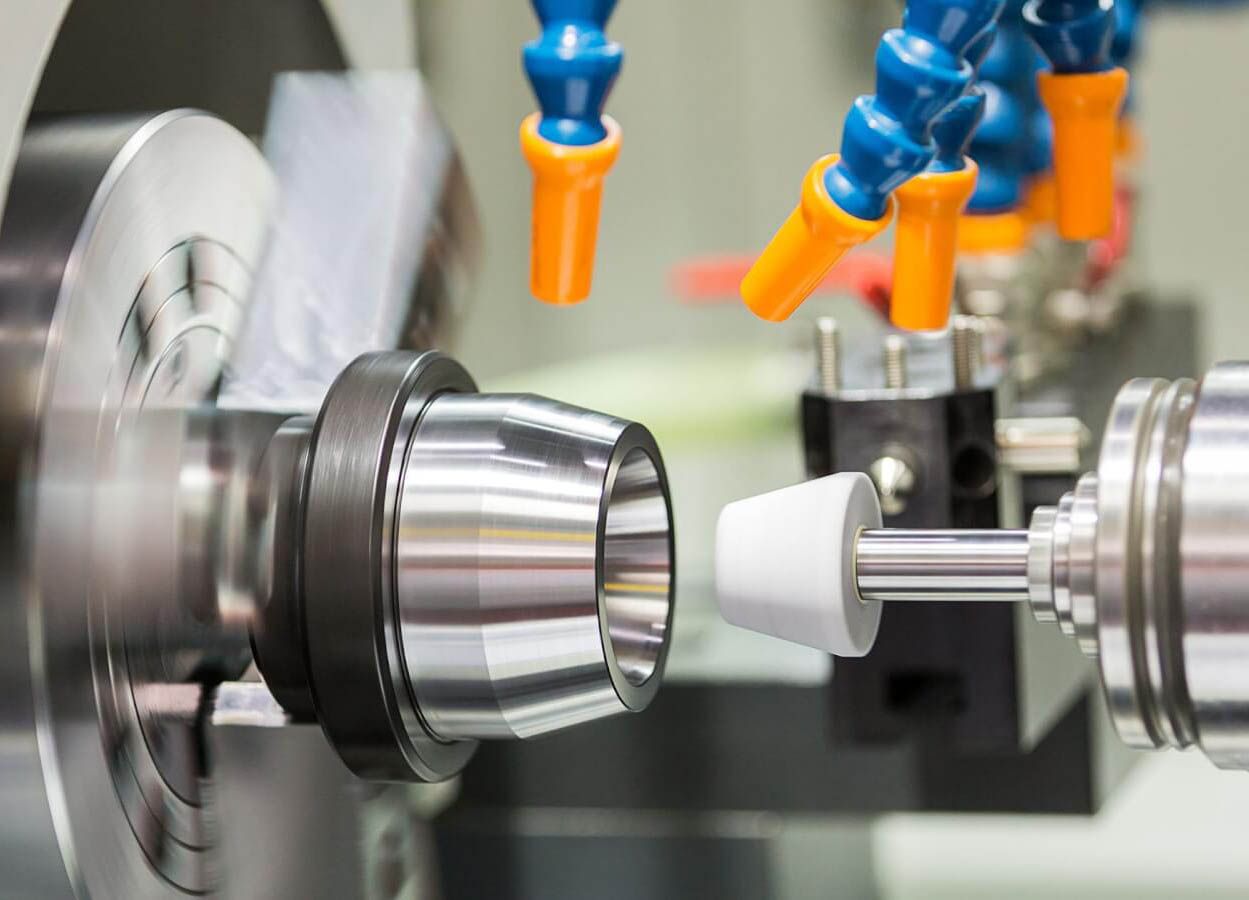

Внутренняя обработка
