- Комбинированные направляющие рабочего стола обеспечивают высокую точность при повышенных режимах резания.
- Быстрое перемещение шлифовальной головки ускоряет переналадку и контроль размеров.
- Бесступенчатая регулировка скорости шлифовального круга и диапазон поворота шлифовальной головки на 90° по часовой стрелке.
- Поворотный стол позволяет вести шлифовку на конус.
- Задняя бабка с ручным или гидравлическим перемещением.
- Автоматизированная система смазки
|
Описание |
Ед. изм. |
MGK1320(M)*750 |
| Максимальная длина наружного шлифования | мм | 750 |
| Высота центров | мм | 135 |
| Максимальный диаметр шлифовки | мм | 200 |
| Максимальный вес заготовки | кг | 50 |
| Передняя бабка | ||
| Конус | МТ | 4 |
| Скорость(бесступенчатая) | об./мин. | 60-600 |
| Шлифовальная головка | ||
| Максимальный размер шлифовального круга | мм | 400*50*203 |
| Максимальная радиальная скорость | м/с | 35 |
| Минимальный дискрет перемещения | мм | 0.0001 |
| Максимальный угол поворота стола по часовой стрелке |
° |
3 |
| Максимальный угол поворота стола против часовой стрелки |
° |
8 |
| Задняя бабка | ||
| Конус | МТ | 4 |
| Ход пиноли | мм | 30 |
| Система ЧПУ |
Siemens 828, Fanuc 0I |
|
| Мощность двигателя шлифовальной головки | кВт | 5.5 |
| Мощность двигателя вращения заготовки | кВт | 1.1 |
| Круглость | мКм | 0.5 |
| Цилиндричность | мКм | 3 |
| Шероховатость | мКм | Ra 0.04 |
| Вес | кг | 6000 |
| Габариты | мм | 4000*2400*2280 |
Стандартные опции
Дополнительные опции
- Стенд для балансировки шлифовального круга
- Магнитный уловитель стружки
- Магнитный уловитель стружки с бумажным фильтром
- Алмазный карандаш
- Цифровая индикация перемещений по осям
- Устройство правки радиальной поверхности шлифовального круга
- Люнет закрытого типа
- Устройство правки торцевой поверхности шлифовального круга
Преимущества
- Комбинированные направляющие P-V формы подгоняются в ручную, что обеспечивает высокую точность оборудования
- Роликовые линейные направляющие позволяют вести обработку с высокими нагрузками без потери точности
- Классический интуитивно понятный механизм управления, простой, безопасный и надежный
- Шлифовальная головка оснащена призматическими направляющими и промышленными подшипниками
- Частотный преобразователь позволяет бесступенчато регулировать скорость вращения заготовки
- Диапазон регулировки передней бабки до 90° против часовой стрелки
Применение

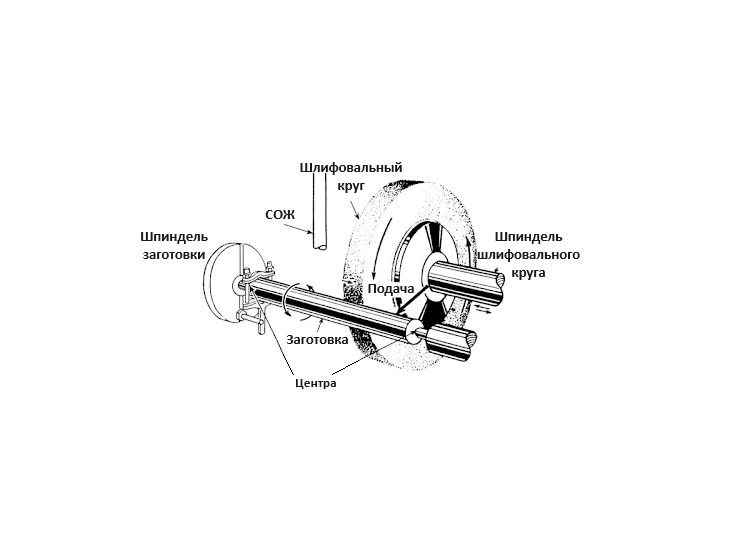

Наружная обработка

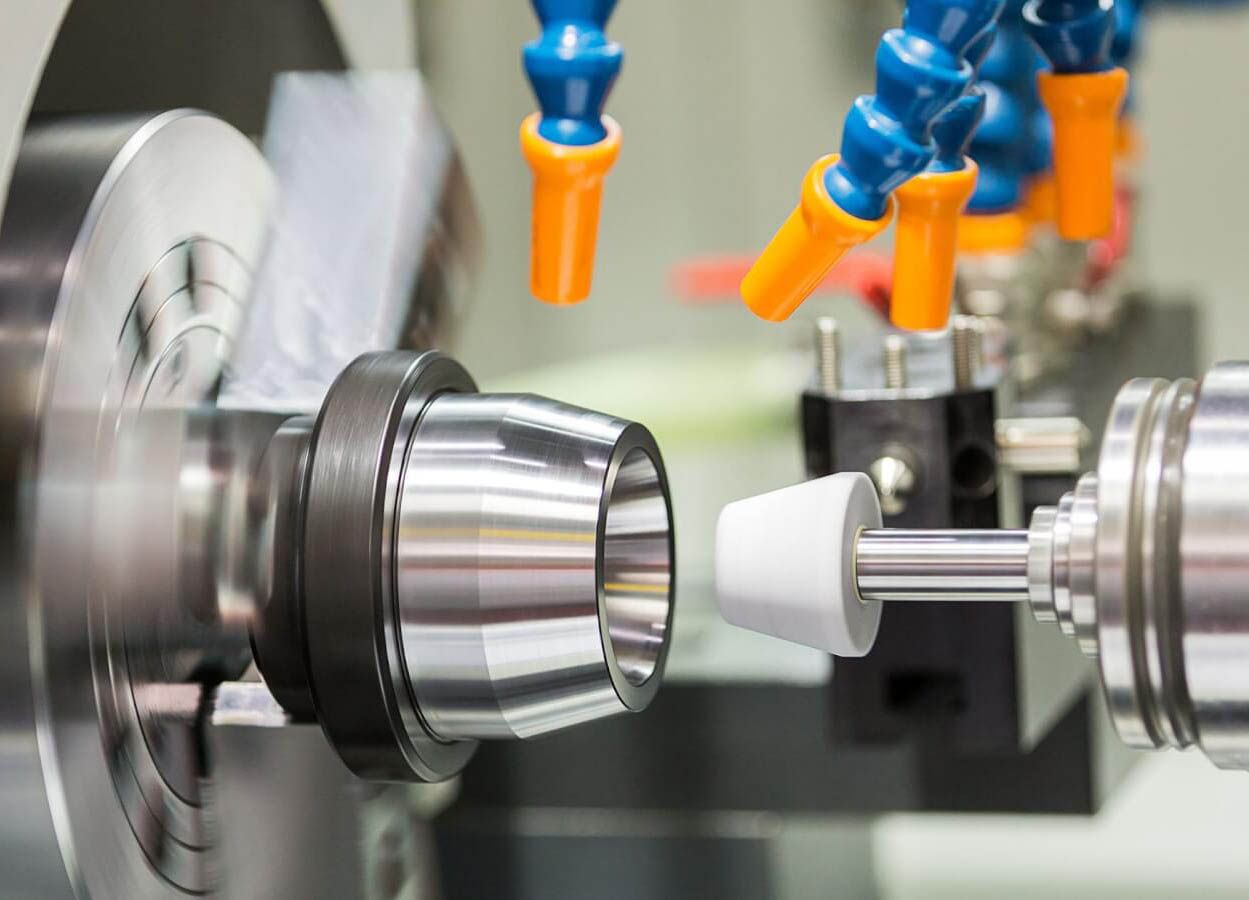

Внутренняя обработка
