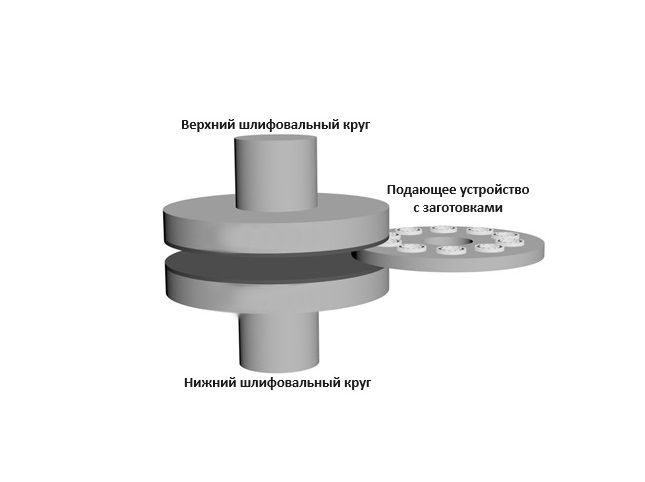

- Эргономичная зона установки заготовок с возможностью автоматизации процесса загрузки и выгрузки изделий
- Главная подача оснащена серводвигателем с обратной связью, позволяет точно регулировать технологический процесс обработки
- Автоматизированное устройство правки шлифовального круга с возможностью программирования через стойку ЧПУ обеспечивает высокую точность контроля профиля шлифовального круга
- Системы ЧПУ Mitsubishi E70 / Siemens 808D
- Цельнолитая термостабилизированная чугунная станина обеспечивает жесткость, точность и долговечность станка
|
Описание |
Ед. изм. |
YHMM300B |
| Методы обработки | XX/C | |
| Внешний диаметр шлифовального круга | мм | 305 |
| Мощность двигателя привода шпинделя | кВт |
7.5, 11 (опционно) |
| Скорость двигателя шпинделя | об./мин. | 0 - 1200 |
| Мощность двигателя подачи | кВт |
0.75/0.75/0.75 (сервопривод) |
| Количество двигателей подачи | шт | 3 |
| Максимальный диаметр обрабатываемой детали | мм | 8 |
| Минимальная толщина заготовки | мм | 8 |
| Система контроля | тип | Siemens |
| Диаметр обрабатываемой детали | мм | ⌀10-⌀80 |
| Толщина обрабатываемой детали | мм | 8-40 |
| Размер шлифовального круга | мм | ⌀305 |
| Двигатель шлифовальной головки | кВт | 7.5*2 |
| Скорость шлифовальной головки | об./мин. | 50 - 1000 |
| Мощность двигателя подающего лотка | кВт | 1.5*3 |
| Вес | кг | 5000 |
| Габариты (Д*Ш*В) | мм |
1900*1920*2240 |
Преимущества
- Запатентованный высокоточный механизм подачи шлифовальных головок, точность до 0.001 мм
- Технологический процесс целесообразен для крупносерийного и массового производств, эффективность процесса более чем в 5 раз превышает традиционные методы плоской шлифовки
- Стреловое подъёмно/разгрузочное устройство интегрировано в конструкцию и проектируется под каждую модель станка отдельно, ускоряет процесс монтажа/демонтажа шлифовальных кругов
Применение
