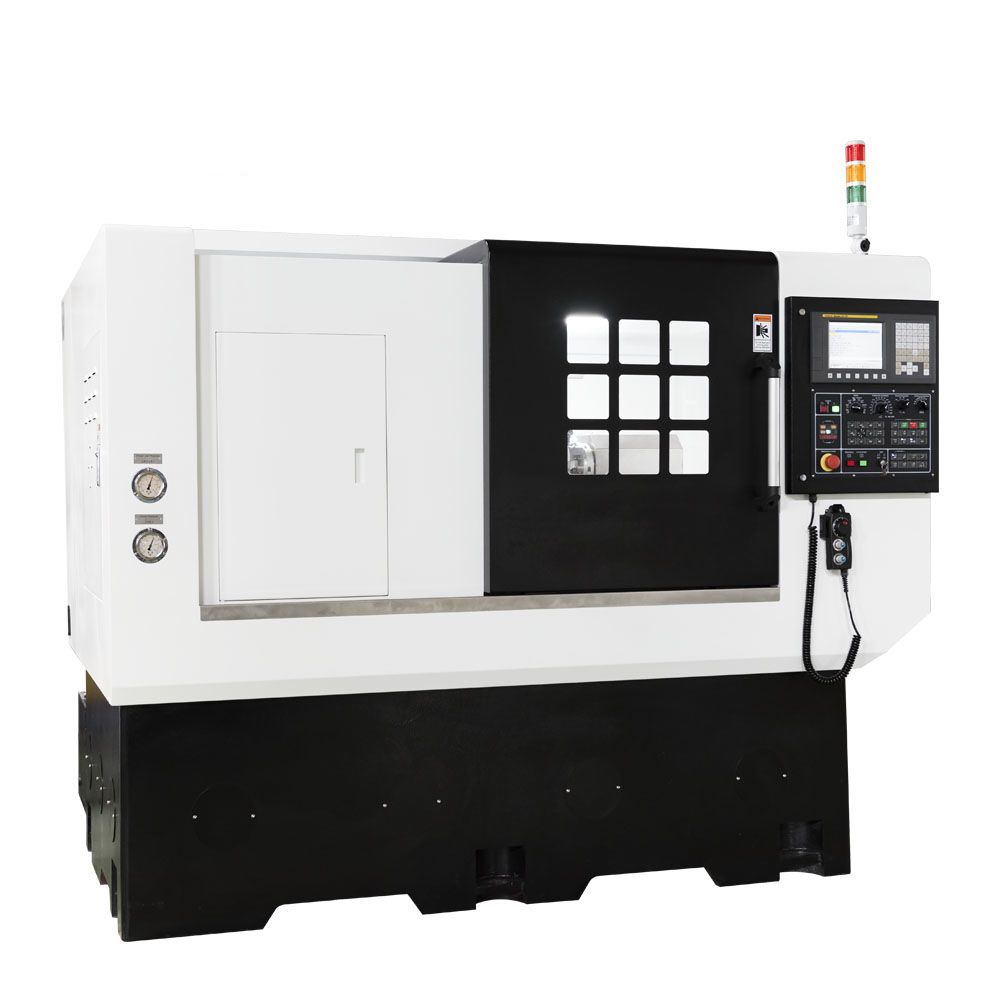

SBL-100T
| Скорость вращения шпинделя, об./мин | 6000 |
|---|---|
| Главный мотор шпинделя, л.с. | 10,2 |
| Общая мощность, кВт | 20 |
| Максимальный диаметр, мм | Ø45 |
Особенности

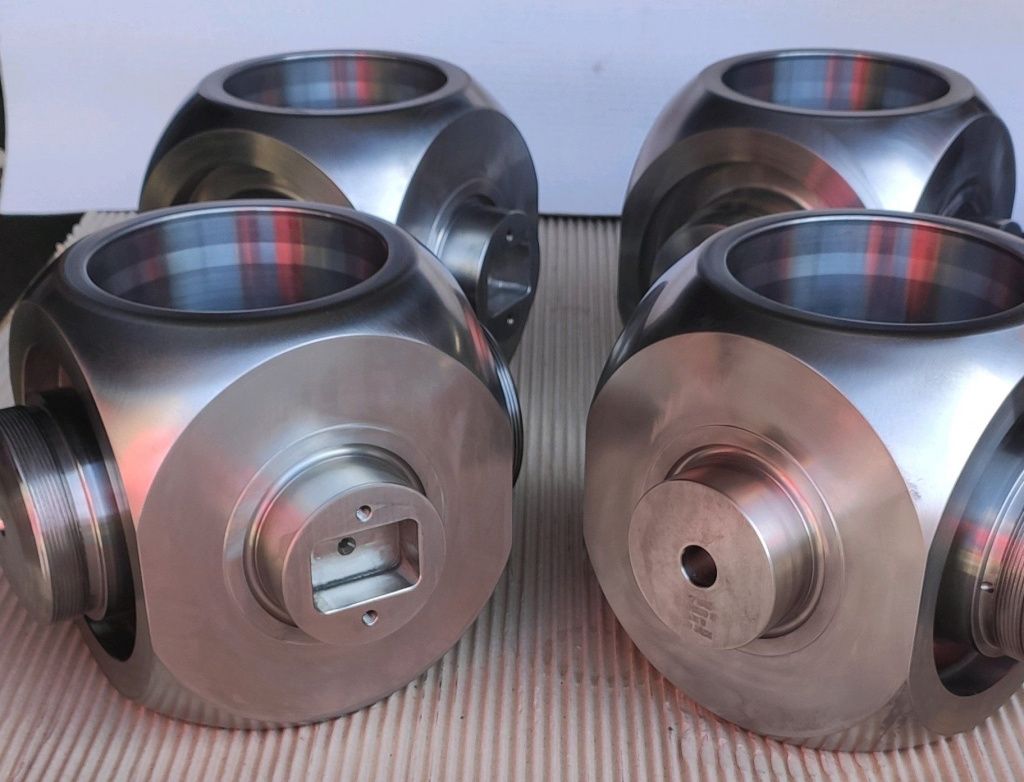

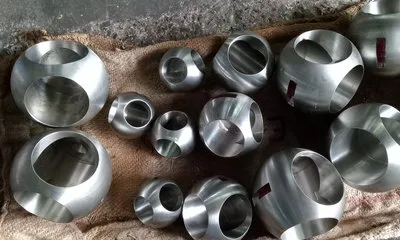

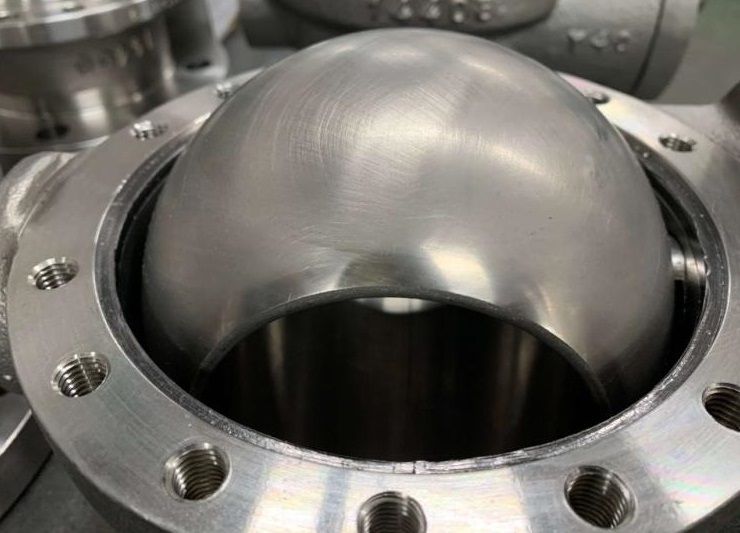

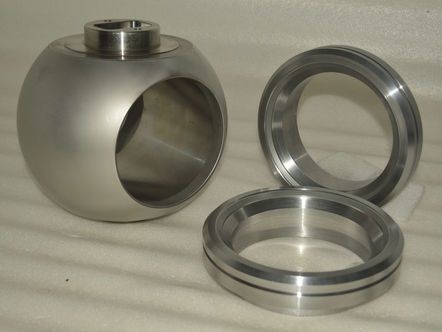

Гибридный сферотокарный станок серии SBL спроектирован для обработки шаровой головки и является наилучшим решением для получения требуемой округлости и шероховатости данной поверхности. Станки серии SBL выполняют грубую и тонкую обточку, алмазную полировку, протяжку и отрезку детали.
Станки серии SBL используют ось B для обработки и полировки шаровой головки. Ось В производит круговые движения, благодаря которым, может достигаться округлость до ±0.01мм. В то время как у обычных токарных станков с ЧПУ сферичная обработка контролируется только осями X и Y, что приводит к овальности заготовки.Воронение — это процесс выдавливания поверхности под давлением, при котором материал не расходуется на шлифование. Не изменяя размер заготовки, воронение перераспределяет молекулы металла, удаляя следы механической обработки, чтобы поверхность можно было укрепить и улучшить на 10-30%. Шероховатость может достигать Ra 0,1 ~ 0,2 мкм.
Производитель: AXISCO
Цена:По запросу
|
Описание |
Ед.изм. |
SBL-100T |
| Диапазон диаметров поворота (шаровая головка) | мм | Ø10-100 |
| Диапазон диаметров зажима (шаровой кран) | дюйм | Ø1/2-2,5 |
| Носик шпинделя | тип | ASA, A2-4 |
| Шпиндельный патрон (шаровая головка) | тип |
5-дюймовый 3-кулачковый патрон |
| Отверстие шпинделя | мм | ∅45 |
| Скорость шпинделя | об/мин | 6000 |
| Мощность двигателя шпинделя | кВт | 7,5 |
| Мощность двигателя оси X | кВт | 1,8 |
| Мощность двигателя оси Z | кВт | 1,8 |
| Мощность двигателя оси B | кВт | 3 |
| Ход по оси X | мм | 110 |
| Ход по оси Z | мм | 170 |
| Перемещение по оси B | ° | -60 / +95 |
| Скорость перемещения по оси X | м/мин | 15 |
| Скорость перемещения по оси Z | м/мин | 15 |
| Скорость перемещения по оси B | м/мин | 6 |
| Количество инструментальных станций | шт |
6 гидравлическая револьверная головка |
| Размер инструмента | мм | 20*20 |
| Напряжение | В/ГЦ/Р | 220 / 60 / 3 |
| Номинальная мощность | кВт | 20 |
| Габариты (Д*Ш*В) | мм | 2500*1900*1800 |
| Вес | кг | 3100 |
Стандартные опции |
Дополнительные опции |
|
- Цанговый патрон
- Гидроцилиндр |
- Увеличение мощности двигателя шпинделя |
Преимущества
- Подвижная шпиндельная бабка и прямоугольные направляющие движения оси Z для достижения точности и стабильности в работе
- Двигатель шпинделя оснащен Bil8/10 000 (7,5 кВт), который выдерживает большую нагрузку и обеспечивает стабильность во время шлифования
- Шпиндель с высокой жесткостью и высокоскоростной шпиндель с подшипниковыми опорами могут разгоняться до 6000 об/мин, оставаясь при этом высокостабильными
- При обработке под специальным углом или специальным инструментом опорная пластина обеспечивает точное позиционирование шпинделя
- Ременной тип привода выдерживает сильную нагрузку, обеспечивая стабильную работу и низкие затраты на сервисное обслуживание
- Усиленный стальной сплав червячной системы предполагает низкое трение
- Крутящий момент двигателя обеспечивает эффективность работы
- Червячная передача с большим диаметром хода обеспечивает большую площадь контакта и уменьшает давление на контактируемую поверхность, тем самым увеличивая износостойкость
