- Вертикальное перемещение с помощью серводвигателя
- Вертикальное перемещение с ручным генератором импульсов (Manual Pulse Generator, MPG)
- Поперечная и продольная шарико-винтовые передачи (ШВП)
- Быстрое увеличение и уменьшение мощности с панели управления
|
Описание |
Ед. изм. |

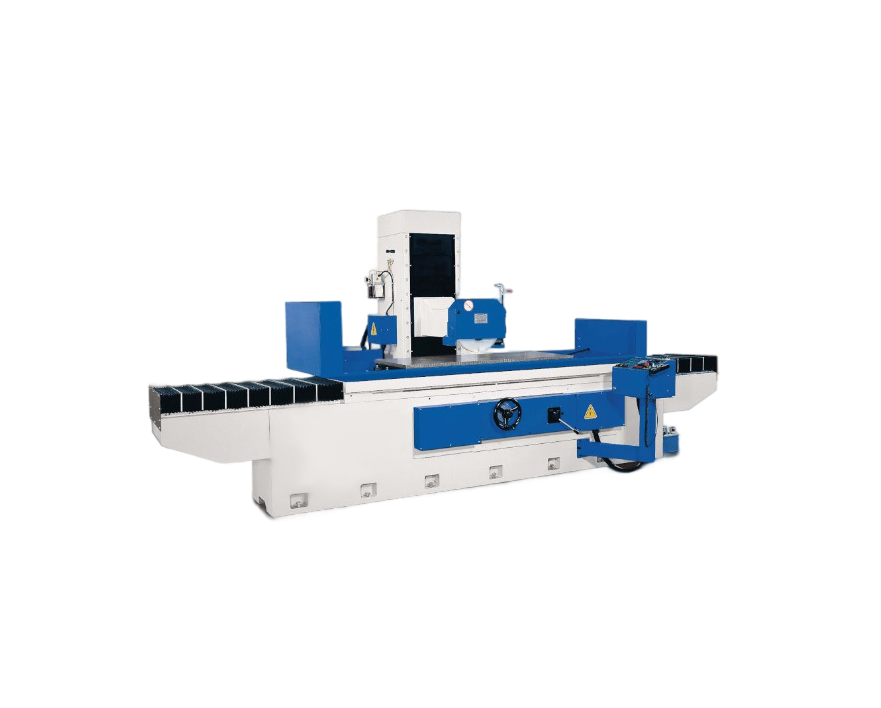

G-70200AHR |
| Рабочий диапазон | ||
| Размер рабочего стола | мм | 700*2020 |
| Максимальное перемещение | мм | 760*2150 |
| Максимальная шлифуемая поверхность | мм | 700*2020 |
| Расстояние от центра шпинделя до стола | мм |
600 опционно: 800/1000 |
| Подачи | ||
| Скорость продольного перемещения стола | м/мин | 5~25 |
| Автоматическая поперечная подача | мм | 0,1~20 |
| Быстрая поперечная подача, 60 Гц | мм/мин | 1100 |
| опционно: 50 Гц | 900 | |
| Поперечная подача | мм | 5 |
| на ручном колесе | 0,02 | |
| Быстрый подъем шпинделя, 60 Гц | мм/мин | 210 |
| опционно: 50 Гц | 180 | |
| Вертикальная подача | мм | (*1) 0,1 (*5) 0,5 (*10) 1 |
| с ручным генератором импульсов (M.P.G.) | мм | (*1) 0,001 (*5) 0,5 (*10) 1 |
| Опционно: автоматическое опускание | мм/мин | 0,001 ~ 0,999 |
| Шлифовальный круг | ||
| Скорость вращения шлифовального круга, 60 Гц | об/мин | 1750 |
| Скорость вращения шлифовального круга, 50 Гц | 1450 | |
| Размер шлифовального круга | мм | 406*50*127 |
| Двигатели | ||
| Двигатель шпинделя | кВт |
7,36 опционно: 11,03 |
| Двигатель гидравлического насоса | кВт | 3,68 |
| Двигатель автоматической поперечной подачи | кВт | 0,18 |
| Двигатель быстрого подъёма шпинделя | кВт |
0,74 (AC сервомотор) |
| Двигатель насоса СОЖ | кВт | 0,09 |
| Вес | кг | 9 000 |
| Размеры в упаковке | мм | 6150*2300*2200 |
| Размер упаковки (Д*Ш*В) | мм | 4770*2280*2280 |
Стандартная комплектация
- Шлифовальный круг с фланцем
- Приспособление для балансировки с двумя параллельными линейками
- Алмазный инструмент для правки шлифовального круг
- Ключ для снятия шлифовального круга
- Защитный кожух
- Автоматическая система смазки
- Лампа рабочего освещения
- Инструментальный ящик со вспомогательным инструментом
- Установочные болты с подкладками
- Инструкция по эксплуатации (на русском языке)
- Гарантия – 12 месяцев
Дополнительные опции
- Пылесборник
- Система подачи СОЖ с магнитным сепаратором и бумажным фильтром
- Цифровая индикация по YZ осям
- Устройство балансировки шлифовального круга
- Алмазный карандаш для правки круга
- Фланец шлифовального круга
Преимущества оборудования
- Максимальная производительность благодаря высокой скорости вращения шлифовального круга и точной подаче заготовки
- Надежность и долговечность, гарантирующие бесперебойную работу
Сферы применения
Автомобильная промышленность
Станкостроение
Производство штампов и литейных форм
