Плоскошлифовальные станки
Плоскошлифовальный станок — это шлифовальный станок для обработки плоских металлических поверхностей. Задачей плоскошлифовального станка может быть как чистовая / финишная обработка поверхностей, так и предварительная обработка со снятием больших припусков.
Размеры обрабатываемых деталей и скорость их обработки зависят от размеров рабочего стола, его возможностей по перемещению и скорости этого перемещения.
Все представленные в разделе станки используют устройства цифровой индикации (УЦИ). Это упрощённая версия числового программного управления (ЧПУ). Устройства цифровой индикации гораздо дешевле и проще в управлении, что является актуальным для плоскошлифовальных станков. Их возможности:
- отображение положения инструмента относительно нулевой точки;
- перемещение по заданным координатам с заданной скоростью при наличии автоматической подачи по данной оси.
Полезная информация о плоскошлифовальных станках:
ОСНАСТИК-СТАНКИ — официальный дистрибьютор плоскошлифовальных станков по Москве и МО. Продажа металлорежущих станков, поставка запчастей и расходных материалов, наладка и техническая поддержка на всё время гарантии и после её окончания. Чтобы купить плоскошлифовальный станок позвоните нам на +7 (495) 665-9335 или напишите на stanki@osnastik.ru, и наслаждайтесь качественным сервисом.
-
Получить консультациюПредставляем вашему вниманию линейку высокопроизводительных плоскошлифовальных станков, способных обеспечить безупречное качество обработки поверхностей любой сложности. Эти мощные и надежные машины — ваш ключ к повышению эффективности производственных процессов и достижению непревзойденной точности готовой продукции. Станки этой серии делятся на серии AHR и AHD. Модель AHR приводится в движение обычным двигателем , а модель AHD - серводвигателем. Серия AHD имеет управление ПЛК, что позволяет осуществлять автоматическое шлифование.
Представляем вашему вниманию линейку высокопроизводительных плоскошлифовальных станков, способных обеспечить безупречное качество обработки поверхностей любой сложности. Эти мощные и надежные машины — ваш ключ к повышению эффективности производственных процессов и достижению непревзойденной точности готовой продукции. Станки этой серии делятся на серии AHR и AHD. Модель AHR приводится в движение обычным двигателем , а модель AHD - серводвигателем. Серия AHD имеет управление ПЛК, что позволяет осуществлять автоматическое шлифование.
МодельРазмеры стола, ммМакс. Загрузка стола (вкл. Магнитный стол), кгОт центра шпинделя до стола, ммМощность привода шпинделя, кВтГабариты (Д×ШxВ), ммРазмеры стола, мм
200 × 460
Макс. Загрузка стола (вкл. Магнитный стол), кг
120
От центра шпинделя до стола, мм
450
Мощность привода шпинделя, кВт
1.5
Габариты (Д×ШxВ), мм
2000 × 2100 × 2175
Размеры стола, мм
250 × 500
Макс. Загрузка стола (вкл. Магнитный стол), кг
180
От центра шпинделя до стола, мм
450
Мощность привода шпинделя, кВт
2.2
Габариты (Д×ШxВ), мм
2000 × 2100 × 2175
Размеры стола, мм
305 × 635
Макс. Загрузка стола (вкл. Магнитный стол), кг
270
От центра шпинделя до стола, мм
580
Мощность привода шпинделя, кВт
5.5
Габариты (Д×ШxВ), мм
2350 × 2220 × 2150
Размеры стола, мм
305 × 1050
Макс. Загрузка стола (вкл. Магнитный стол), кг
270
От центра шпинделя до стола, мм
580
Мощность привода шпинделя, кВт
5.5
Габариты (Д×ШxВ), мм
2950 × 2220 × 2210
Размеры стола, мм
406 × 813
Макс. Загрузка стола (вкл. Магнитный стол), кг
500
От центра шпинделя до стола, мм
580
Мощность привода шпинделя, кВт
5.5
Габариты (Д×ШxВ), мм
2850 × 2270 × 2180
Размеры стола, мм
406 × 1020
Макс. Загрузка стола (вкл. Магнитный стол), кг
600
От центра шпинделя до стола, мм
580
Мощность привода шпинделя, кВт
5.5
Габариты (Д×ШxВ), мм
2950 × 2270 × 2180
-
Получить консультациюВ станках серии М71 поперечное перемещение шлифовального круга осуществляется путём движения шлифовальной бабки на собственных направляющих. Продольное движение реализовано перемещением шлифовального стола. Такая схема позволяет обрабатывать заготовки больших массогабаритных характеристик, чем традиционные схемы, при этом не теряя в качестве и точности обработки.
В станках серии М71 поперечное перемещение шлифовального круга осуществляется путём движения шлифовальной бабки на собственных направляющих. Продольное движение реализовано перемещением шлифовального стола. Такая схема позволяет обрабатывать заготовки больших массогабаритных характеристик, чем традиционные схемы, при этом не теряя в качестве и точности обработки.
МодельРазмеры стола, ммМакс. Загрузка стола (вкл. Магнитный стол), кгОт центра шпинделя до стола, ммМощность привода шпинделя, кВтГабариты (Д×ШxВ), ммРазмеры стола, мм
300 × 1000
Макс. Загрузка стола (вкл. Магнитный стол), кг
470
От центра шпинделя до стола, мм
600
Мощность привода шпинделя, кВт
7.5
Габариты (Д×ШxВ), мм
2840 × 1710 × 2130
Размеры стола, мм
400 × 1000
Макс. Загрузка стола (вкл. Магнитный стол), кг
630
От центра шпинделя до стола, мм
600
Мощность привода шпинделя, кВт
7.5
Габариты (Д×ШxВ), мм
2950 × 2200 × 2330
Размеры стола, мм
400 × 1600
Макс. Загрузка стола (вкл. Магнитный стол), кг
1000
От центра шпинделя до стола, мм
600
Мощность привода шпинделя, кВт
7.5
Габариты (Д×ШxВ), мм
5000 × 2200 × 2330
Размеры стола, мм
400 × 2200
Макс. Загрузка стола (вкл. Магнитный стол), кг
1380
От центра шпинделя до стола, мм
600
Мощность привода шпинделя, кВт
7.5
Габариты (Д×ШxВ), мм
6800 × 2200 × 2330
Размеры стола, мм
500 × 1000
Макс. Загрузка стола (вкл. Магнитный стол), кг
700
От центра шпинделя до стола, мм
700
Мощность привода шпинделя, кВт
7.5
Габариты (Д×ШxВ), мм
3200 × 2280 × 2520
Размеры стола, мм
500 × 1600
Макс. Загрузка стола (вкл. Магнитный стол), кг
1240
От центра шпинделя до стола, мм
700
Мощность привода шпинделя, кВт
7.5
Габариты (Д×ШxВ), мм
5200 × 2280 × 2520
Размеры стола, мм
500 × 2200
Макс. Загрузка стола (вкл. Магнитный стол), кг
1410
От центра шпинделя до стола, мм
700
Мощность привода шпинделя, кВт
7.5
Габариты (Д×ШxВ), мм
6800 × 2280 × 2520
Размеры стола, мм
700 × 1250
Макс. Загрузка стола (вкл. Магнитный стол), кг
1100
От центра шпинделя до стола, мм
700
Мощность привода шпинделя, кВт
11
Габариты (Д×ШxВ), мм
3850 × 2280 × 2550
Размеры стола, мм
700 × 1600
Макс. Загрузка стола (вкл. Магнитный стол), кг
1400
От центра шпинделя до стола, мм
700
Мощность привода шпинделя, кВт
11
Габариты (Д×ШxВ), мм
5600 × 2280 × 2550
Размеры стола, мм
700 × 2200
Макс. Загрузка стола (вкл. Магнитный стол), кг
1800
От центра шпинделя до стола, мм
700
Мощность привода шпинделя, кВт
11
Габариты (Д×ШxВ), мм
6800 × 2280 × 2550
Размеры стола, мм
800 × 1600
Макс. Загрузка стола (вкл. Магнитный стол), кг
1600
От центра шпинделя до стола, мм
700
Мощность привода шпинделя, кВт
15
Габариты (Д×ШxВ), мм
4900 × 2600 × 2700
Размеры стола, мм
800 × 2200
Макс. Загрузка стола (вкл. Магнитный стол), кг
2000
От центра шпинделя до стола, мм
700
Мощность привода шпинделя, кВт
15
Габариты (Д×ШxВ), мм
5700 × 2600 × 2700
Размеры стола, мм
800 × 3000
Макс. Загрузка стола (вкл. Магнитный стол), кг
3000
От центра шпинделя до стола, мм
700
Мощность привода шпинделя, кВт
15
Габариты (Д×ШxВ), мм
8650 × 2600 × 2700
-
Получить консультациюПлоскошлифовальные станки с ЧПУ серии SG - это высокоточные шлифовальные станки, предназначенные для чистовых и финишных операций. Благодаря встроенной системе ЧПУ, есть возможность более детально управлять технологическим процессом обработки.
Плоскошлифовальные станки с ЧПУ серии SG - это высокоточные шлифовальные станки, предназначенные для чистовых и финишных операций. Благодаря встроенной системе ЧПУ, есть возможность более детально управлять технологическим процессом обработки.
МодельРазмеры стола, ммМакс. Загрузка стола (вкл. Магнитный стол), кгОт центра шпинделя до стола, ммМощность привода шпинделя, кВтГабариты (Д×ШxВ), ммРазмеры стола, мм
500 × 1000
Макс. Загрузка стола (вкл. Магнитный стол), кг
800
От центра шпинделя до стола, мм
820
Мощность привода шпинделя, кВт
7.5
Габариты (Д×ШxВ), мм
4000 × 2200 × 1720
Размеры стола, мм
500 × 1200
Макс. Загрузка стола (вкл. Магнитный стол), кг
1200
От центра шпинделя до стола, мм
850
Мощность привода шпинделя, кВт
7.5
Габариты (Д×ШxВ), мм
4000 × 2200 × 1720
Размеры стола, мм
610 × 1600
Макс. Загрузка стола (вкл. Магнитный стол), кг
1230
От центра шпинделя до стола, мм
820/1050
Мощность привода шпинделя, кВт
7.5
Габариты (Д×ШxВ), мм
4800 × 2200 × 1720
Размеры стола, мм
610 × 2200
Макс. Загрузка стола (вкл. Магнитный стол), кг
1690
От центра шпинделя до стола, мм
820/1050
Мощность привода шпинделя, кВт
7.5
Габариты (Д×ШxВ), мм
6000 × 2200 × 1720
Размеры стола, мм
610 × 6000
Макс. Загрузка стола (вкл. Магнитный стол), кг
6000
От центра шпинделя до стола, мм
800/1050
Мощность привода шпинделя, кВт
7.5
Габариты (Д×ШxВ), мм
10000 × 2200 × 1720
Размеры стола, мм
810 × 1600
Макс. Загрузка стола (вкл. Магнитный стол), кг
1230
От центра шпинделя до стола, мм
820/1050
Мощность привода шпинделя, кВт
9.6
Габариты (Д×ШxВ), мм
4800 × 2200 × 1720
Размеры стола, мм
810 × 2200
Макс. Загрузка стола (вкл. Магнитный стол), кг
1690
От центра шпинделя до стола, мм
820/1050
Мощность привода шпинделя, кВт
9.6
Габариты (Д×ШxВ), мм
6000 × 2200 × 1720
-
Получить консультациюСтанки данной серии SG представляют собой управляемую колонну с подвижной направляющей. Оборудование спроектировано специально для обработки призматических и прямоугольных направляющих. Имеется возможность крепления заготовки к столу или при помощи электромагнитной плиты.

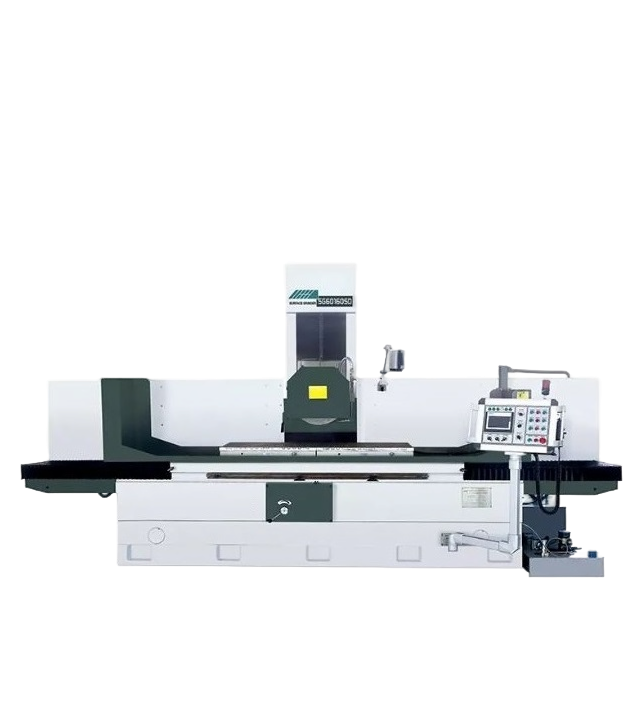

Станки данной серии SG представляют собой управляемую колонну с подвижной направляющей. Оборудование спроектировано специально для обработки призматических и прямоугольных направляющих. Имеется возможность крепления заготовки к столу или при помощи электромагнитной плиты.
МодельРазмеры стола, ммМакс. Загрузка стола (вкл. Магнитный стол), кгОт центра шпинделя до стола, ммМощность привода шпинделя, кВтГабариты (Д×ШxВ), ммРазмеры стола, мм
200 × 460
Макс. Загрузка стола (вкл. Магнитный стол), кг
120
От центра шпинделя до стола, мм
450
Мощность привода шпинделя, кВт
1.5
Габариты (Д×ШxВ), мм
2050 × 1400 × 1675
Размеры стола, мм
250 × 500
Макс. Загрузка стола (вкл. Магнитный стол), кг
180
От центра шпинделя до стола, мм
450
Мощность привода шпинделя, кВт
2.2
Габариты (Д×ШxВ), мм
2300 × 1650 × 1675
Размеры стола, мм
305 × 635
Макс. Загрузка стола (вкл. Магнитный стол), кг
270
От центра шпинделя до стола, мм
580
Мощность привода шпинделя, кВт
5.5
Габариты (Д×ШxВ), мм
2900 × 2200 × 1890
Размеры стола, мм
305 × 1050
Макс. Загрузка стола (вкл. Магнитный стол), кг
400
От центра шпинделя до стола, мм
580
Мощность привода шпинделя, кВт
5.5
Габариты (Д×ШxВ), мм
4400 × 2200 × 1890
Размеры стола, мм
406 × 813
Макс. Загрузка стола (вкл. Магнитный стол), кг
500
От центра шпинделя до стола, мм
580
Мощность привода шпинделя, кВт
5.5
Габариты (Д×ШxВ), мм
3600 × 2400 × 1890
Размеры стола, мм
406 × 1020
Макс. Загрузка стола (вкл. Магнитный стол), кг
600
От центра шпинделя до стола, мм
580
Мощность привода шпинделя, кВт
5.5
Габариты (Д×ШxВ), мм
4400 × 2400 × 1890
-
Получить консультациюСтанина литая, из чугуна, имеет прочную конструкцию, которая устраняет вибрации и обеспечивает максимальную жесткость и точность. Шпиндель оснащен высокоточными радиально-упорными подшипниками P4, обеспечивающими точность до 2 мкм. Также применяется конструкция картриджа, которая полностью герметична и смазана для обеспечения высокой прочности и точности. Конструкция патрона также делает его герметичным и смазанным.
В серии «М» используются направляющие со стальными шариками класса «АА», что облегчает передвижение и экономит трудозатраты. В серии «H» боковые направляющие по осям X и Y покрыты Turcite-B, что обеспечивает стабильное движение и высокую точность. За исключением серии «M», все модели станков могут доукомплектовываться автоматической вертикальной подачей с ЧПУ AD5, что повышает скорость и эффективность шлифования. Широкий ассортимент моделей на выбор с ручным, серво- и гидравлическим приводом.
Станина литая, из чугуна, имеет прочную конструкцию, которая устраняет вибрации и обеспечивает максимальную жесткость и точность. Шпиндель оснащен высокоточными радиально-упорными подшипниками P4, обеспечивающими точность до 2 мкм. Также применяется конструкция картриджа, которая полностью герметична и смазана для обеспечения высокой прочности и точности. Конструкция патрона также делает его герметичным и смазанным.
В серии «М» используются направляющие со стальными шариками класса «АА», что облегчает передвижение и экономит трудозатраты. В серии «H» боковые направляющие по осям X и Y покрыты Turcite-B, что обеспечивает стабильное движение и высокую точность. За исключением серии «M», все модели станков могут доукомплектовываться автоматической вертикальной подачей с ЧПУ AD5, что повышает скорость и эффективность шлифования. Широкий ассортимент моделей на выбор с ручным, серво- и гидравлическим приводом.
МодельГабариты (Д×Ш), ммМощность привода шпинделя, кВтОт шпинделя до стола, ммРабочее перемещение, ммПодробнееГабариты (Д×Ш), мм
1600 × 1100
Мощность привода шпинделя, кВт
1,47
От шпинделя до стола, мм
450
Рабочее перемещение, мм
185 × 500
Габариты (Д×Ш), мм
1600 × 1100
Мощность привода шпинделя, кВт
1,47
От шпинделя до стола, мм
450
Рабочее перемещение, мм
235 × 500
Габариты (Д×Ш), мм
2250 × 1450
Мощность привода шпинделя, кВт
1,47
От шпинделя до стола, мм
500
Рабочее перемещение, мм
270 × 550
Габариты (Д×Ш), мм
2080 × 1200
Мощность привода шпинделя, кВт
1,47
От шпинделя до стола, мм
450
Рабочее перемещение, мм
185 × 500
Габариты (Д×Ш), мм
2080 × 1200
Мощность привода шпинделя, кВт
1,47
От шпинделя до стола, мм
450
Рабочее перемещение, мм
235 × 500
Габариты (Д×Ш), мм
2450 × 1450
Мощность привода шпинделя, кВт
1,47
От шпинделя до стола, мм
500
Рабочее перемещение, мм
270 × 550
Габариты (Д×Ш), мм
2600 × 1800
Мощность привода шпинделя, кВт
3,68
От шпинделя до стола, мм
500 - 600
Рабочее перемещение, мм
340 × 700
Габариты (Д×Ш), мм
2600 × 1800
Мощность привода шпинделя, кВт
1,47
От шпинделя до стола, мм
500 - 600
Рабочее перемещение, мм
340 × 700
Габариты (Д×Ш), мм
2600 × 1800
Мощность привода шпинделя, кВт
3,68
От шпинделя до стола, мм
500 - 600
Рабочее перемещение, мм
340 × 700
Габариты (Д×Ш), мм
2600 × 1800
Мощность привода шпинделя, кВт
1,47
От шпинделя до стола, мм
500 - 600
Рабочее перемещение, мм
340 × 700
Габариты (Д×Ш), мм
3450 × 2000
Мощность привода шпинделя, кВт
3,68
От шпинделя до стола, мм
550
Рабочее перемещение, мм
450 × 860
Габариты (Д×Ш), мм
4600 × 2300
Мощность привода шпинделя, кВт
7,36 / 11,03
От шпинделя до стола, мм
600 - 1000
Рабочее перемещение, мм
560 × 1150
Габариты (Д×Ш), мм
4600 × 2300
Мощность привода шпинделя, кВт
7,36 / 11,03
От шпинделя до стола, мм
600 - 1000
Рабочее перемещение, мм
660 × 1150
Габариты (Д×Ш), мм
4600 × 2300
Мощность привода шпинделя, кВт
7,36 / 11,03
От шпинделя до стола, мм
600 - 1000
Рабочее перемещение, мм
760 × 1150
Габариты (Д×Ш), мм
5150 × 2300
Мощность привода шпинделя, кВт
7,36 / 11,03
От шпинделя до стола, мм
600 - 1000
Рабочее перемещение, мм
560 × 1650
Габариты (Д×Ш), мм
5150 × 2300
Мощность привода шпинделя, кВт
7,36 / 11,03
От шпинделя до стола, мм
600 - 1000
Рабочее перемещение, мм
660 × 1650
Габариты (Д×Ш), мм
5150 × 2300
Мощность привода шпинделя, кВт
7,36 / 11,03
От шпинделя до стола, мм
600 - 1000
Рабочее перемещение, мм
760 × 1650
Габариты (Д×Ш), мм
6150 × 2300
Мощность привода шпинделя, кВт
7,36 / 11,03
От шпинделя до стола, мм
600 - 1000
Рабочее перемещение, мм
560 × 2150
Габариты (Д×Ш), мм
6150 × 2300
Мощность привода шпинделя, кВт
7,36 / 11,03
От шпинделя до стола, мм
600 - 1000
Рабочее перемещение, мм
660 × 2150
Габариты (Д×Ш), мм
6150 × 2300
Мощность привода шпинделя, кВт
7,36 / 11,03
От шпинделя до стола, мм
600 - 1000
Рабочее перемещение, мм
760 × 2150
-
Получить консультациюСтанина изготовлена из высокопрочного чугуна, ребристого, закалённого, со снятым напряжением для лучшей жёсткости и устойчивости.
Станина изготовлена из высокопрочного чугуна, ребристого, закалённого, со снятым напряжением для лучшей жёсткости и устойчивости.

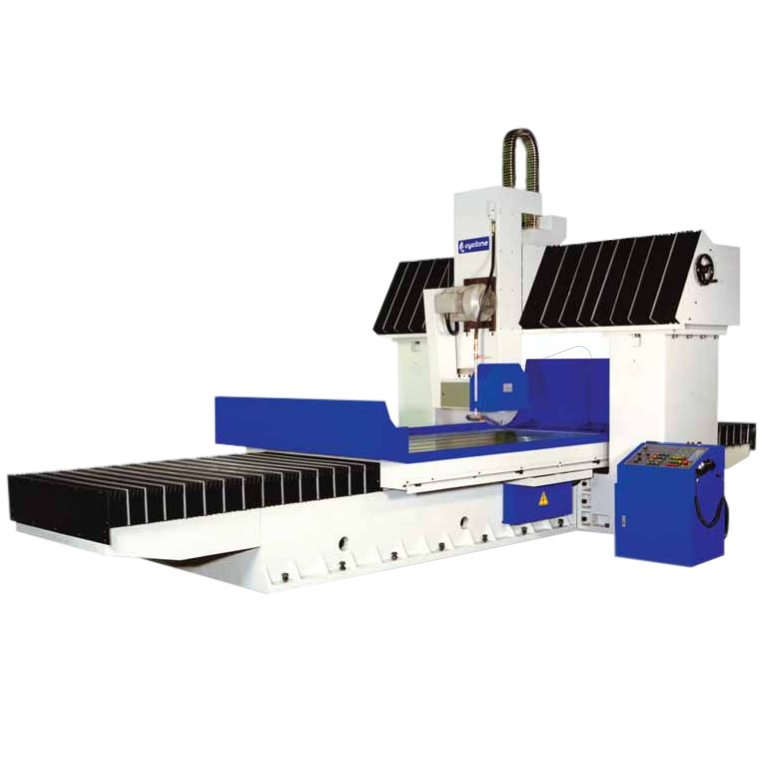

МодельГабариты (Д х Ш х В), ммМощность привода шпинделя, кВтОт шпинделя до стола, ммРабочее перемещение, ммПодробнееГабариты (Д х Ш х В), мм
6650 × 3300 × 3580
Мощность привода шпинделя, кВт
11
От шпинделя до стола, мм
1000
Рабочее перемещение, мм
1300 × 2100
Габариты (Д х Ш х В), мм
6650 × 3700 × 3580
Мощность привода шпинделя, кВт
11
От шпинделя до стола, мм
1000
Рабочее перемещение, мм
1700 × 2100
Габариты (Д х Ш х В), мм
8850 × 3300 × 3580
Мощность привода шпинделя, кВт
11
От шпинделя до стола, мм
1000
Рабочее перемещение, мм
1300 × 3100
Габариты (Д х Ш х В), мм
8850 х 3700 х 3580
Мощность привода шпинделя, кВт
11
От шпинделя до стола, мм
1000
Рабочее перемещение, мм
1700 × 3100
Габариты (Д х Ш х В), мм
11050 × 3300 × 3580
Мощность привода шпинделя, кВт
11
От шпинделя до стола, мм
1000
Рабочее перемещение, мм
1300 × 4100
Габариты (Д х Ш х В), мм
11050 × 3700 × 3580
Мощность привода шпинделя, кВт
11
От шпинделя до стола, мм
1000
Рабочее перемещение, мм
1700 × 4100
Габариты (Д х Ш х В), мм
13250 × 3300 × 3580
Мощность привода шпинделя, кВт
11
От шпинделя до стола, мм
1000
Рабочее перемещение, мм
1300 × 5100
Габариты (Д х Ш х В), мм
13250 × 3700 × 3580
Мощность привода шпинделя, кВт
11
От шпинделя до стола, мм
1000
Рабочее перемещение, мм
1700 × 5100
Габариты (Д х Ш х В), мм
15450 × 3300 × 3580
Мощность привода шпинделя, кВт
11
От шпинделя до стола, мм
1000
Рабочее перемещение, мм
1300 × 6100
Габариты (Д х Ш х В), мм
15450 × 3700 × 3580
Мощность привода шпинделя, кВт
11
От шпинделя до стола, мм
1000
Рабочее перемещение, мм
1700 × 6100
Реализованные проекты
Протяжной станок для изготовления деталей для моторов
Сферотокарный станок для изготовления протезов
Поставка резьбонакатного станка в Санкт-Петербурге
Станки для цеха по производству трансмиссий
Время работы: с понедельника по пятницу с 8 до 18 по МСК.
