Различные методы шлифования

Плос­кая шли­фов­ка

Плос­ким шли­фо­ва­ни­ем обыч­но на­зы­ва­ет­ся шли­фо­ва­ние, в ко­то­ром ис­поль­зу­ет­ся плос­ко­шли­фо­валь­ный ста­нок с вер­ти­каль­ной осью или го­ри­зон­таль­ной осью, с квад­рат­ным или круг­лым сто­лом и кру­гом пря­мо­го ти­па или ча­шеч­ным.

За­го­тов­ка за­креп­ля­ет­ся на сто­ле, а круг вра­ща­ет­ся с вы­со­кой ско­ро­стью для вы­пол­не­ния шли­фо­ва­ния. Дву­сто­рон­ний тип осна­щён колё­са­ми свер­ху и сни­зу для вы­пол­не­ния шли­фов­ки за­го­тов­ки меж­ду ни­ми. Плос­кое шли­фо­ва­ние яв­ля­ет­ся наи­бо­лее рас­про­стра­нен­ным ме­то­дом шли­фо­ва­ния и ис­поль­зу­ет­ся в са­мых раз­ных об­ла­стях.

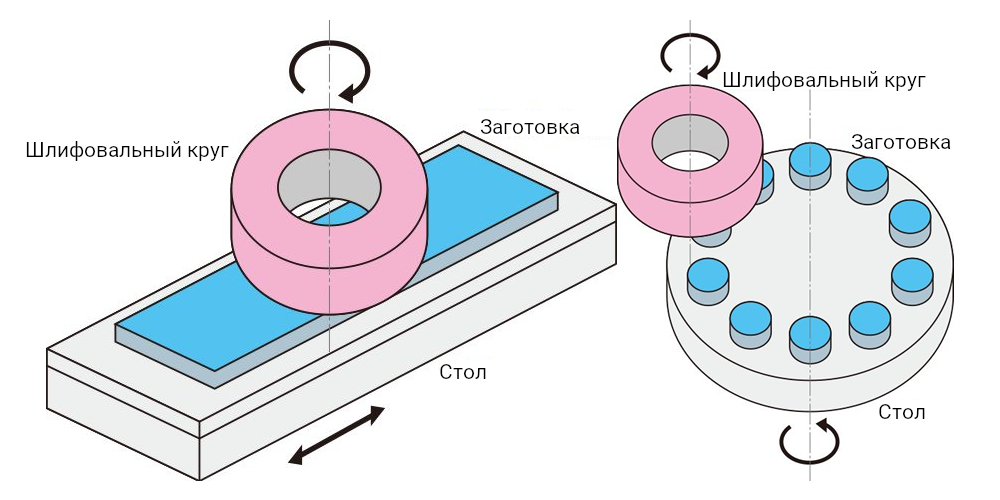

Рис. 1: Вер­ти­каль­ная шли­фов­ка

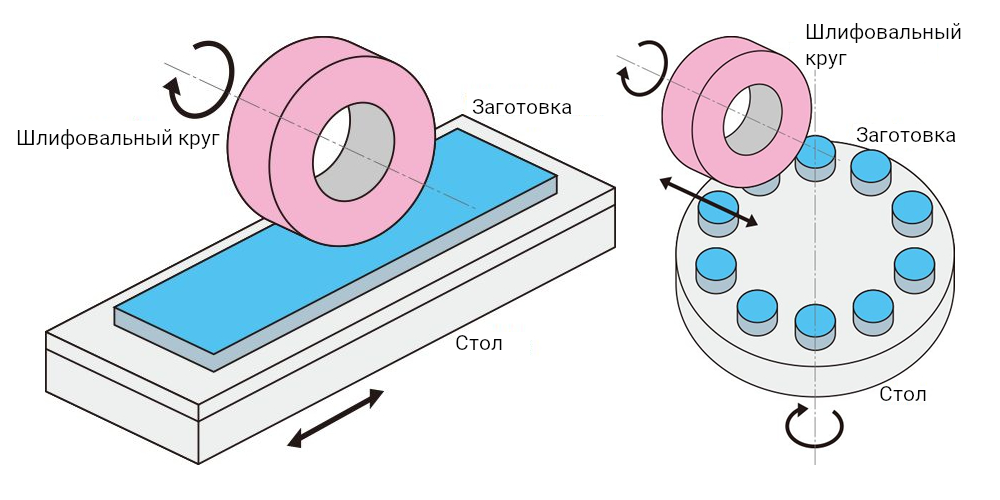

Рис. 2: Го­ри­зон­таль­ная шли­фов­ка

Круг­лое шли­фо­ва­ние

Круг­лым шли­фо­ва­ни­ем на­зы­ва­ют шли­фо­ва­ние с ис­поль­зо­ва­ни­ем ли­бо круг­лошли­фо­валь­но­го стан­ка, ли­бо уни­вер­саль­но­го шли­фо­валь­но­го стан­ка.

И ци­лин­д­ри­че­ская за­го­тов­ка, и ко­ле­со вра­ща­ют­ся, об­ра­ба­ты­вая внеш­нюю пе­ри­фе­рию за­го­тов­ки. Раз­лич­ные ме­то­ды шли­фо­ва­ния вклю­ча­ют пря­мое ци­лин­д­ри­че­ское, ко­ни­че­ское, тор­це­вое и пол­ное шли­фо­ва­ние.

По­доб­но плос­ко­му шли­фо­ва­нию, это ши­ро­ко ис­поль­зу­е­мый ме­тод шли­фо­ва­ния.

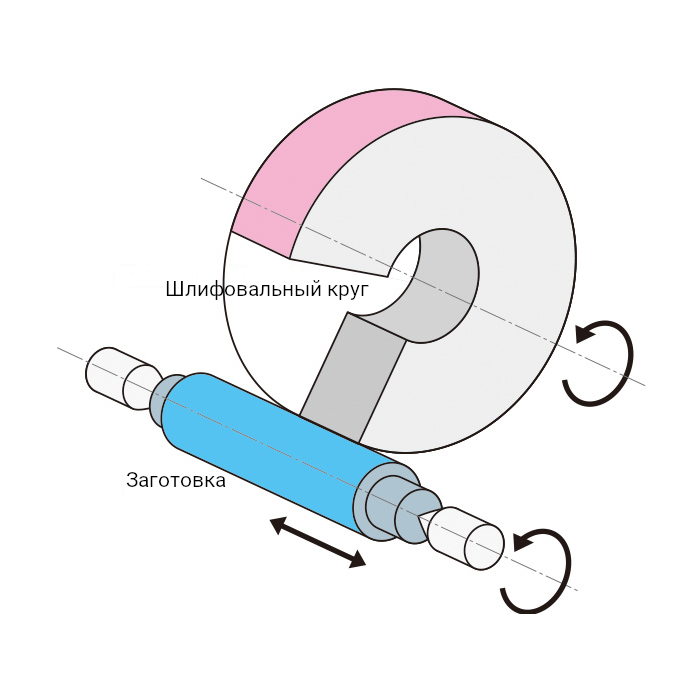

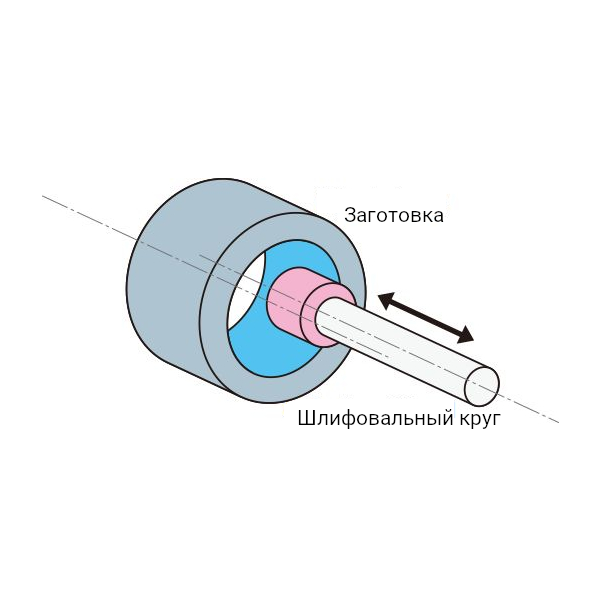

Рис. 3: Ци­лин­д­ри­че­ское шли­фо­ва­ние

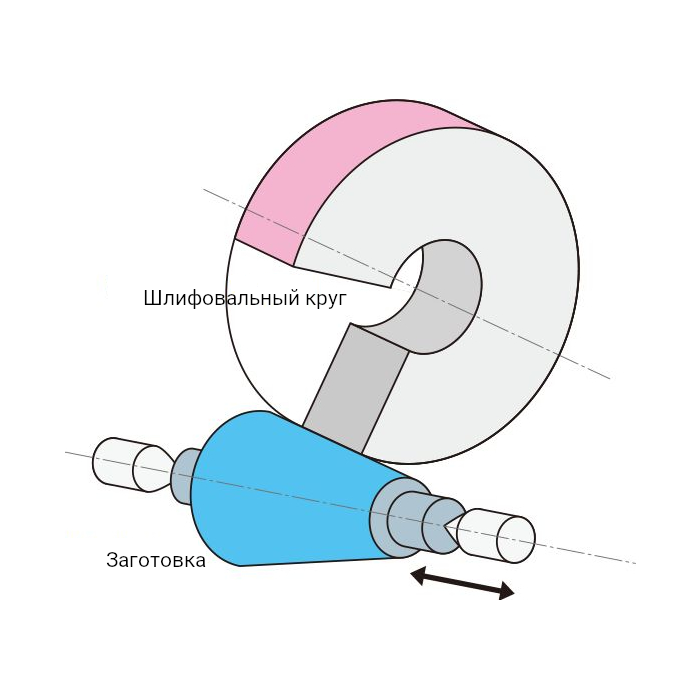

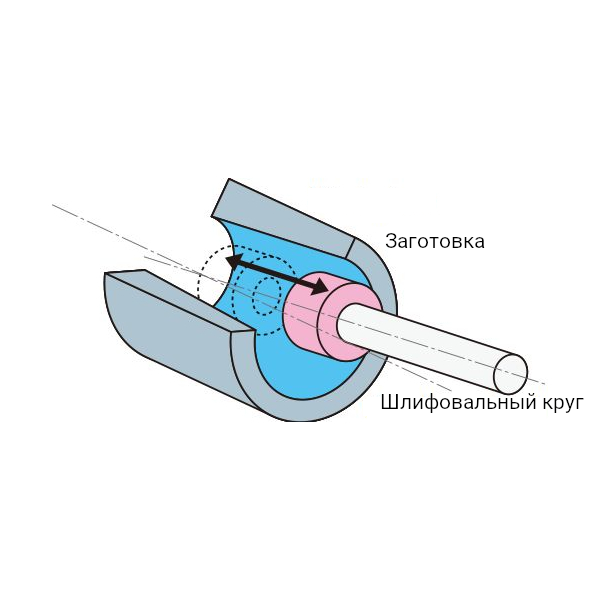

Рис. 4: Ко­ни­че­ское шли­фо­ва­ние

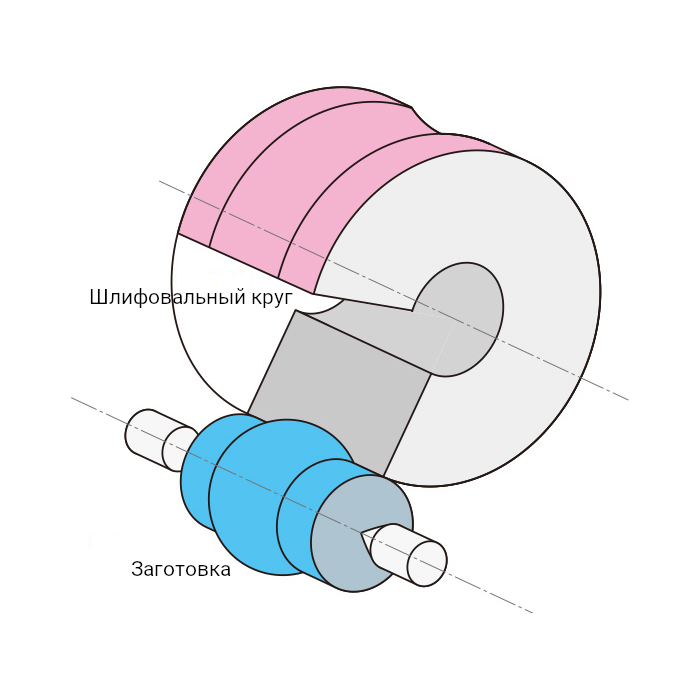

Рис. 5: Пол­ное шли­фо­ва­ние

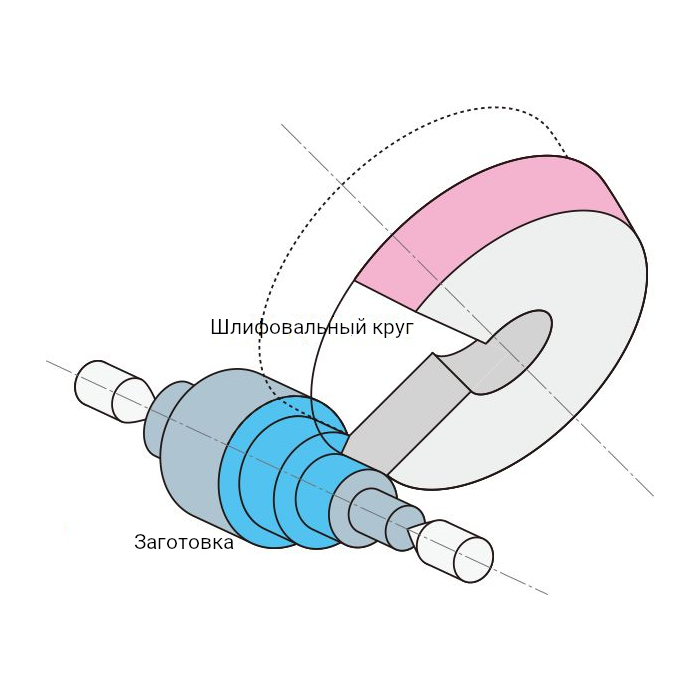

Рис. 6: Тор­це­вое шли­фо­ва­ние

Внут­рен­нее шли­фо­ва­ние

Внут­рен­ним шли­фо­ва­ни­ем на­зы­ва­ют шли­фо­ва­ние с ис­поль­зо­ва­ни­ем внут­ри­шли­фо­валь­но­го стан­ка или круг­лошли­фо­валь­но­го стан­ка, или внут­рен­не­го шли­фо­валь­но­го обо­ру­до­ва­ния, при­креплён­но­го к уни­вер­саль­но­му шли­фо­валь­но­му стан­ку.

За­го­тов­ка фик­си­ру­ет­ся, и внут­рен­няя по­верх­ность за­го­тов­ки об­ра­ба­ты­ва­ет­ся с по­мо­щью вра­ща­ю­ще­го­ся осе­во­го ко­ле­са. Ино­г­да шли­фо­ва­ние мо­жет вы­пол­нять­ся вра­ще­ни­ем за­го­тов­ки. По­доб­но круг­ло­му шли­фо­ва­нию, ме­тод шли­фо­ва­ния вклю­ча­ет ко­нус­ное и тор­це­вое шли­фо­ва­ние.

Рис. 7: Ци­лин­д­ри­че­ское шли­фо­ва­ние

Рис. 8: Ко­нус­ное шли­фо­ва­ние

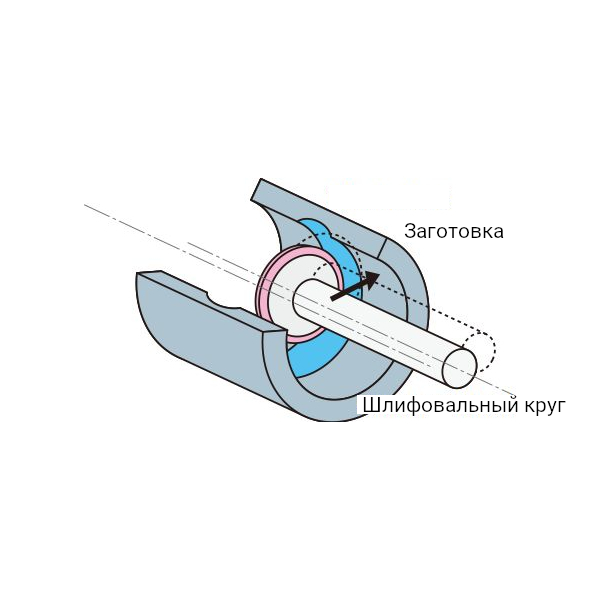

Рис. 9: Пол­ное шли­фо­ва­ние

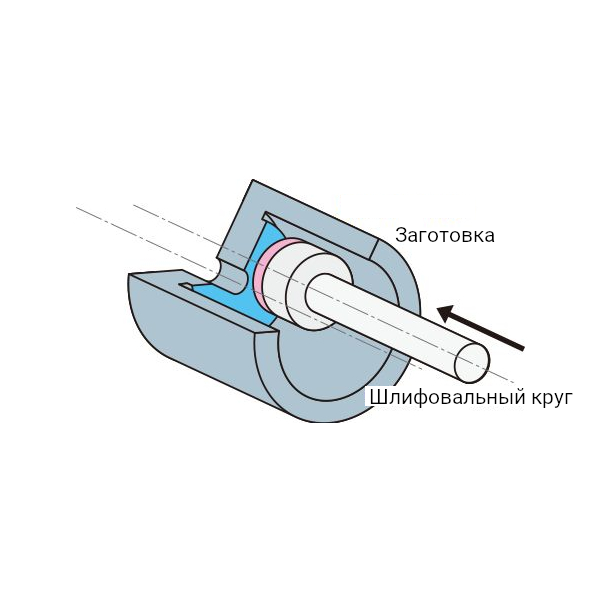

Рис. 10: Тор­це­вое шли­фо­ва­ние

Бес­цен­тро­вое шли­фо­ва­ние

Бес­цен­тро­вое шли­фо­ва­ние об­ра­ба­ты­ва­ет внеш­нюю пе­ри­фе­рию ци­лин­д­ри­че­ской за­го­тов­ки с по­мо­щью бес­цен­тро­во­го шли­фо­валь­но­го стан­ка. За­го­тов­ка под­дер­жи­ва­ет­ся меж­ду не­по­движ­ным лез­ви­ем и вра­ща­ю­щим­ся ре­гу­ли­ро­воч­ным кру­гом и шли­фо­валь­ным кру­гом. Вра­ще­ние и по­да­ча за­го­тов­ки за­тем ре­гу­ли­ру­ют­ся вра­ще­ни­ем ре­гу­ли­ро­воч­но­го ко­ле­са для шли­фо­ва­ния внеш­ней окруж­но­сти за­го­тов­ки. Бес­цен­тро­вое шли­фо­ва­ние не тре­бу­ет ни цен­траль­но­го от­вер­стия в за­го­тов­ке, ни уста­нов­ки за­го­тов­ки на шли­фо­валь­ный ста­нок и сня­тия с неё. Эти пре­иму­ще­ства де­ла­ют его при­год­ным для мас­со­во­го про­из­вод­ства.

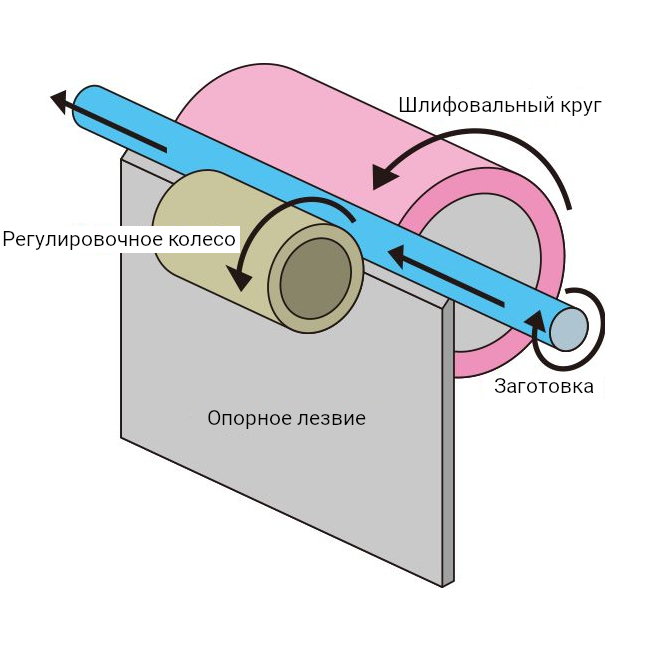

Рис. 11: Бес­цен­тров­ное шли­фо­ва­ние

Кон­тур­ное шли­фо­ва­ние

Кон­тур­ное шли­фо­ва­ние – это про­цесс, при ко­то­ром за­го­тов­ке при­даёт­ся про­из­воль­ная фор­ма с по­мо­щью про­филь­но­го шли­фо­валь­но­го стан­ка.

Зу­бо­шли­фо­ва­ние

Зу­бо­шли­фо­ва­ние – про­цесс фор­ми­ро­ва­ния зу­бьев, на­при­мер, для ше­стер­ни, с по­мо­щью зу­бо­шли­фо­валь­но­го стан­ка. В ос­нов­ном ис­поль­зу­ют­ся об­щие брус­ки, ко­то­рые фор­му­ют­ся на пра­вя­щем стан­ке (вра­ща­тель­ном пра­вя­щем стан­ке) с ис­поль­зо­ва­ни­ем ал­маз­ных аб­ра­зив­ных зё­рен.

Шли­фо­ва­ние резь­бы

Шли­фо­ва­ние резь­бы — это про­цесс фор­ми­ро­ва­ния резь­бы с по­мо­щью зу­бо­шли­фо­валь­но­го стан­ка.
