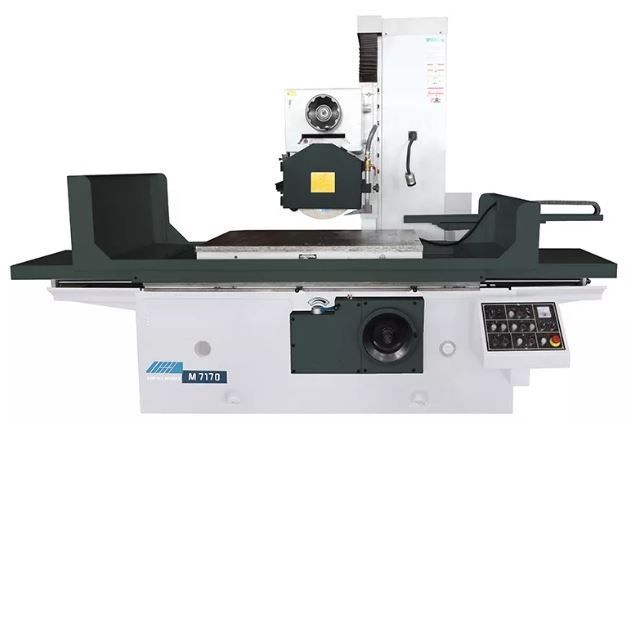

- Конструкция станка имеет Т-образную компоновку, корпус шлифовальной головки перемещается вперед и назад по направляющей рейке.
- Станина станка представляет собой жесткую литую конструкцию. Рабочий стол перемещается по направляющим, смонтированным в продольной плоскости.
- Колонна монтируется на станину, а на направляющей рейке колонны расположена прижимная пластина. В середине направляющей рейки установлен кольцевой зубчатый механизм с вертикальной подачей.
- Подшипник шпинделя обладает высокой ударопрочностью и может использоваться для шлифования с высокими режимами резания.
- Горизонтальное перемещение шлифовальной головки осуществляется гидравлически и вручную, что упрощает управление.
- Вертикальное перемещение шлифовальной головки электромеханическое с быстрым подъемом и ручное.
- Автоматическая система смазки.
|
Описание |
Ед. изм. | M7130A*1000 | |
| Размер стола | мм | 300*1000 | |
| Продольный ход рабочего стола | мм | 200-1100 | |
| Расстояние от центра шпинделя до рабочего стола | мм | 600 | |
| Максимальная нагрузка на стол вместе с магнитной плитой | кг | 470 | |
| Размер магнитной плиты | мм | 300*1000 | |
| Кол-во Т-пазы*ширина | мм | 3*18 | |
|
Шлифовальный круг |
Размер(Диаметр*Ширина*Отверстие) | мм | Ø400*40*Ø127 |
| Скорость шпинделя(без регулировки) | об./мин | 1440 | |
|
Поперечное перемещение |
Автоподача |
мм/ход | 3-30 |
| Ускоренная подача | м/мин | 0.5-4.5 | |
| Цена деления маховичка | мм | 0.02 | |
|
Вертикальное перемещение |
Ускоренная подача |
мм/мин | 400 |
| Подача на оборот маховичка | мм | 0.645 | |
| Цена деления маховичка | мм | 0.005 | |
| Скорость продольного перемещения | м/мин | 3-27 | |
| Мощность двигателя шпинделя | кВт | 7.5 | |
| Номинальная мощность нагрузки | кВт | 11 | |
| Габариты (Д*Ш*В) | мм | 2860*1540*2030 | |
| Вес | кг | 3500 | |
Стандартная комплектация
- Шлифовальный круг с фланцем
- Бак для СОЖ
- Электромагнитный стол
- Ключ для снятия шлифовального круга
- Защитный кожух
- Лампа рабочего освещения
- Инструментальный ящик со вспомогательным инструментом
- Установочные болты с подкладками
- Инструкция по эксплуатации (на русском языке)
- Гарантия – 12 месяцев
Дополнительные опции
- Пылесборник
- Система подачи СОЖ с магнитным сепаратором и бумажным фильтром
- Цифровая индикация по YZ осям
- Устройство балансировки шлифовального круга
- Алмазный карандаш для правки круга
- Фланец шлифовального круга
Преимущества оборудования
- Максимальная производительность благодаря высокой скорости вращения шлифовального круга и точной подаче заготовки.
- Безупречная плоскостность обрабатываемых деталей благодаря системе управления и современным технологиям шлифования.
- Универсальность в обработке широкого спектра материалов от металлов до композитов.
- Удобство и простота в эксплуатации благодаря интуитивно понятному интерфейсу и автоматизированным функциям.
- Надежность и долговечность, гарантирующие бесперебойную работу.
Сферы применения
Автомобильная промышленность
Станкостроение
Производство штампов и литейных форм
