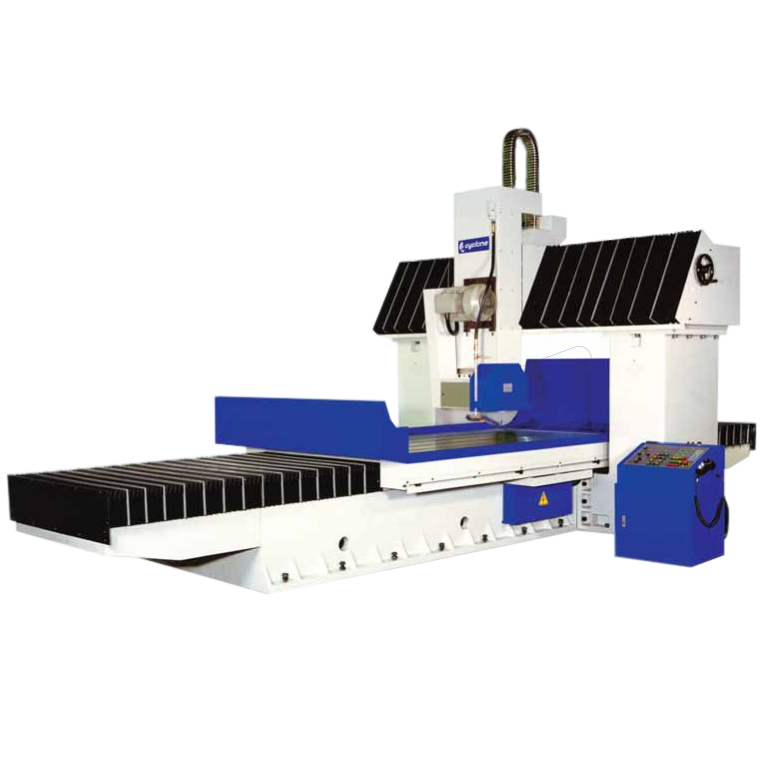

Станина изготовлена из высокопрочного чугуна, ребристого, закалённого, со снятым напряжением для лучшей жёсткости и устойчивости.
Габариты плоскошлифовального станка по металлу: 11 050 × 3 700 × 3 580 мм. Мощность привода шпинделя — 11 кВт. Расстояние от шпинделя до стола: 1 000 мм. Рабочее перемещение: 1 700 × 4 100 мм.
|
Описание |
Ед. изм. |
DSG-160400AHR |
| Рабочая поверхность стола | мм | 1600*4000 |
| Максимальное перемещение стола | мм | 1700*4100 |
| Максимальная площадь основания | мм | 1600*4000 |
| Максимальное расстояние от центра шпинделя до стола | мм | 1000 |
| Скорость стола | м/мин | 5-25 |
| Направляющие стола | V-образные | |
| Автоматическое приращение поперечной подачи | мм | 0-50 |
| Силовая поперечная подача | мм/мин | 1050 |
| Поперечная подача, 1 об. | мм | (*1) 0,1 |
| Поперечная подача с M.P.G., 1 гр. | мм | (*1) 0,001 |
| Быстрая подъемная головка | мм/мин | 600 |
| Автоматическая подача вниз опционно | мм | 0,001-0,1 |
| Вертикальная подача вниз, 1 об. | мм | (*1) 0,1 |
| Вертикальная подача вниз с M.P.G, 1 гр. | мм | (*1) 0,001 |
| Скорость колеса | об/мин | 1150 |
| Размер колеса | мм | 508*76*203 |
| Мотор шпинделя | л.с. | 15 |
| Двигатель гидравлического насоса | л.с. | 15 |
| Автоматический двигатель поперечной подачи | кВт | 1 (сервомотор переменного тока) |
| Двигатель быстрого подъема головки | кВт | 1 (сервомотор переменного тока) |
| Насос охлаждающей жидкости | л.с. | 1/2 |
| Вес | кг | 33000 |
| Габариты (Д*Ш*В) | мм | 11050*330*3580 |
Стандартная комплектация
- Шлифовальный круг с фланцем
- Приспособление для балансировки с двумя параллельными линейками
- Алмазный инструмент для правки шлифовального круг
- Ключ для снятия шлифовального круга
- Защитный кожух
- Автоматическая система смазки
- Лампа рабочего освещения
- Инструментальный ящик со вспомогательным инструментом
- Установочные болты с подкладками
- Инструкция по эксплуатации (на русском языке)
- Гарантия – 12 месяцев
Дополнительные опции
- Пылесборник
- Система подачи СОЖ с магнитным сепаратором и бумажным фильтром
- Цифровая индикация по YZ осям
- Устройство балансировки шлифовального круга
- Алмазный карандаш для правки круга
- Фланец шлифовального круга
Преимущества оборудования
|
|
|
| Поперечная балка используется при проектировании наклонной направляющей и взаимодействует с высокоточной линейной направляющей роликового типа для увеличения прочности конструкции, снижения вибрации и деформации. |
Колонна и поперечная направляющая используют высокоточные линейные направляющие, шариковый винт и сервопривод. |
Для перемещения по осям Y и Z используется блок ручного генератора импульсов (MPG). |
|
|
|
| В рабочем столе используется бесступенчатый регулируемый пропорциональный клапан в гидравлической системе. Его скорость можно регулировать ступенчато. | Система непрерывной принудительной смазки. | Доступны дополнительные вспомогательные шлифовальные головки, которые устанавливаются с левой стороны надплечья для универсального шлифования. |
Сферы применения
Автомобильная промышленность
Станкостроение
Производство штампов и литейных форм
