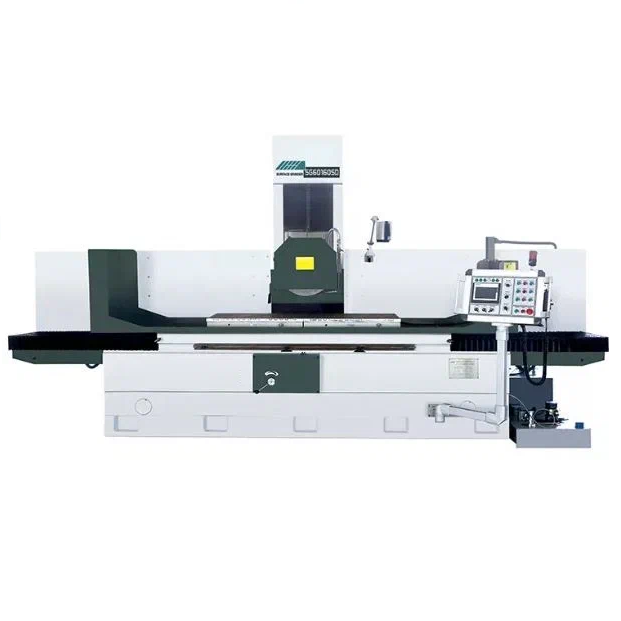

- Высокопрочная чугунная станина
- Продольное перемещение гидравлическое или ручное
- Поперечное перемещение ручное или с помощью двигателя с частотной регулировкой
- Вертикальное перемещение шлифовального круга при помощи серводвигателя, контроллером PLC, реализующим автоматическую подачу (AHD модель)
- Промышленные направляющие линейных перемещений
- Шлифовальный шпиндель оснащен подшипником качения повышенной точности, что позволяет достичь высокого качества обработки
|
Описание |
Ед. изм. |
SG60160SD |
| Размер стола | мм | 610*1600 |
| Расстояние от оси шпинделя до рабочего стола | мм | 820/1050 |
| Максимальная нагрузка на стол вместе с магнитной плитой | кг | 1230 |
| Размер магнитной плиты | мм | 600*800*2 |
| Размер шлифовального круга | мм | 500*75*305 |
| Скорость шпинделя(без регулировки) | об./мин | 1450(50HZ) 1740(60HZ) |
| Ускоренная вертикальная подача | м/мин | 0,05-2 |
| Вертикальная подача | мм/дел. | 0.005(0.002) |
| Ускоренная поперечная подача | м/мин |
0.05-2 |
| Поперечная автоподача | мм/ход | 1.25 |
| Цена деления маховичка поперечной подачи | мм/дел. | 0.005(0.001) |
| Мощность двигателя шпинделя | кВт | 7.5 |
| Номинальная мощность нагрузки | кВт | 28.5 |
| Качество поверхности | мКм | Ra0.63 |
| Габариты (Д*Ш*В) | мм |
4800*2200*1720 |
| Вес | кг | 8500 |
Стандартная комплектация
- Шлифовальный круг с фланцем
- Бак для СОЖ
- Электромагнитный стол
- Ключ для снятия шлифовального круга
- Защитный кожух
- PLC контроллер
- Лампа рабочего освещения
- Инструментальный ящик со вспомогательным инструментом
- Установочные болты с подкладками
- Инструкция по эксплуатации (на русском языке)
- Гарантия – 12 месяцев
Дополнительные опции
- Пылесборник
- Система подачи СОЖ с магнитным сепаратором и бумажным фильтром
- Цифровая индикация по YZ осям
- Устройство балансировки шлифовального круга
- Алмазный карандаш для правки круга
- Фланец шлифовального круга
- Simens PLC + сенсорный экран (только для моделей AHD)
Преимущества оборудования
- Максимальная производительность благодаря высокой скорости вращения шлифовального круга и точной подаче заготовки.
- Безупречная плоскостность обрабатываемых деталей благодаря системе управления и современным технологиям шлифования.
- Универсальность в обработке широкого спектра материалов от металлов до композитов.
- Удобство и простота в эксплуатации благодаря интуитивно понятному интерфейсу и автоматизированным функциям.
- Надежность и долговечность, гарантирующие бесперебойную работу.
Сферы применения
Автомобильная промышленность
Станкостроение
Производство штампов и литейных форм
