Как работает наружное протягивание?

Что та­кое на­руж­ное про­тя­ги­ва­ние?

На­руж­ное про­тя­ги­ва­ние — это про­цесс про­ре­за­ния од­ной или мно­же­ства ка­на­вок или спе­ци­аль­ных форм на по­верх­но­сти или кром­ке объек­та.

Ко­г­да ка­нав­ка на­хо­дит­ся в от­вер­стии — это шпо­ноч­ный паз — как по­ка­за­но на ле­вом ри­сун­ке. Ко­г­да он на­хо­дит­ся на по­верх­но­сти за­го­тов­ки — это зуб, ко­то­рый мож­но об­ра­бо­тать фре­зе­ро­ва­ни­ем или про­тяж­кой — как на пра­вом ри­сун­ке.

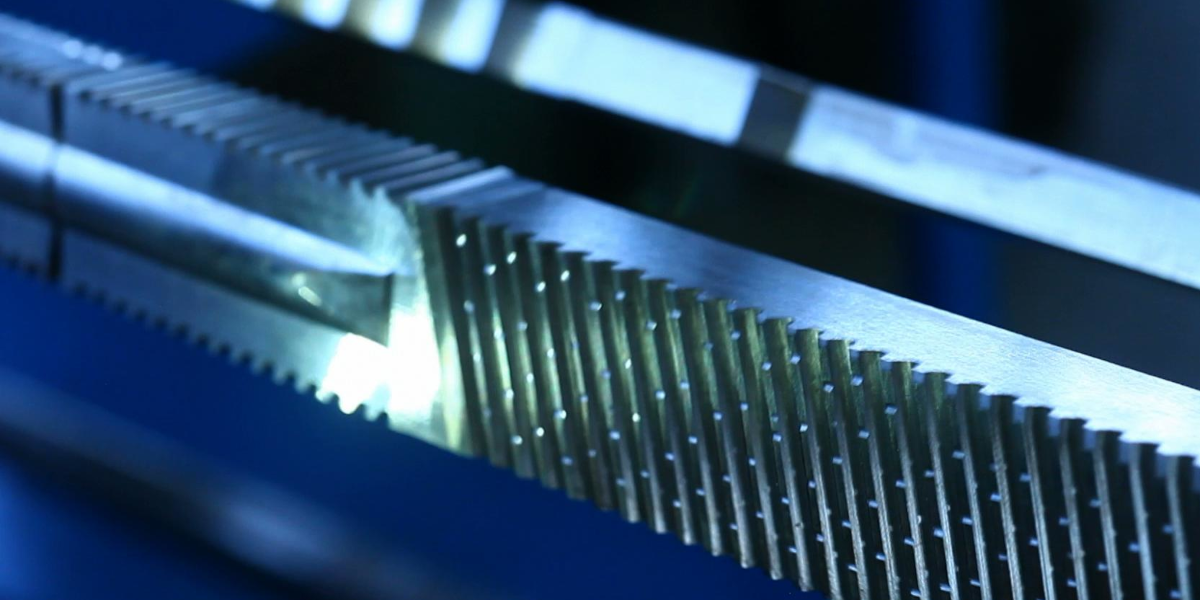

Ти­пы ин­стру­мен­тов для про­тяж­ки по­верх­но­стей

Вот три ви­да наи­бо­лее ча­сто ис­поль­зу­е­мых ин­стру­мен­тов для по­верх­ност­но­го про­тя­ги­ва­ния.

Порш­не­вая про­тяж­ка

Порш­не­вая про­тяж­ка про­ре­за­ет все зу­бья на порш­не од­но­вре­мен­но. Быстрое вре­мя об­ра­бот­ки, вы­со­кое ка­че­ство по­верх­но­сти.

Ре­еч­ная про­тяж­ка

Все зу­бы ре­жут­ся сра­зу. Угол зу­бьев опре­де­ля­ет­ся кон­струк­ци­ей при­спо­соб­ле­ния.

Ком­би­ни­ро­ван­ная про­тяж­ка

Не­сколько ком­би­ни­ро­ван­ных про­тя­жек объеди­ня­ют­ся для на­руж­ной про­тяж­ки. Ис­поль­зу­ет­ся для рез­ки не­скольких по­верх­но­стей од­но­вре­мен­но.

Узнай­те боль­ше об ин­стру­мен­те для шли­це­во­го про­тя­ги­ва­ния: Про­тяж­ки и шли­це­вые про­тяж­ки.

Как ра­бо­та­ет на­руж­ное про­тя­ги­ва­ние?

• Дви­же­ние ли­ней­ное, уве­ли­че­ние раз­ме­ров зу­бьев вли­я­ет на по­да­чу при об­ра­бот­ке. Чер­но­вая и чи­сто­вая об­ра­бот­ки мо­гут быть вы­пол­не­ны за од­но на­руж­ное про­тя­ги­ва­ние.
• Си­ла ре­за­ния од­но­сто­рон­няя. Для за­жи­ма за­го­тов­ки тре­бу­ет­ся гид­рав­ли­че­ское при­спо­соб­ле­ние. (При внут­рен­нем про­тя­ги­ва­нии си­ла ре­за­ния рас­про­стра­ня­ет­ся со всех сто­рон, по­это­му нет не­об­хо­ди­мо­сти в за­жи­ме.)

Пре­иму­ще­ства на­руж­но­го про­тя­ги­ва­ния

Вре­мя, про­из­во­ди­тель­ность, ста­биль­ность и низ­кие тре­бо­ва­ния к ква­ли­фи­ка­ции яв­ля­ют­ся зна­чи­тель­ны­ми пре­иму­ще­ства­ми при ис­поль­зо­ва­нии по­верх­ност­но­го про­тя­ги­ва­ния вме­сто про­цес­са фре­зе­ро­ва­ния. Все эти пре­иму­ще­ства при­во­дят к низ­кой се­бе­сто­и­мо­сти еди­ни­цы про­дук­ции.

Быстрое вре­мя об­ра­бот­ки

Рас­смот­рим де­та­ли, под­хо­дя­щие на­руж­но­го про­тя­ги­ва­ния. Ес­ли про­цесс фре­зе­ро­ва­ния за­ни­ма­ет от 3 до 4 ми­нут, то на­руж­ное про­тя­ги­ва­ние за­ни­ма­ет все­го око­ло 30 се­кунд для той же де­та­ли. Это озна­ча­ет, что вы мо­же­те из­го­то­вить од­ну де­таль за од­ну пя­тую часть пер­во­на­чаль­но­го вре­ме­ни.

Мас­со­вое про­из­вод­ство

Из-за ко­рот­ко­го вре­ме­ни об­ра­бот­ки и боль­шой про­из­во­ди­тель­но­сти на про­тяж­ной ста­нок вам не нуж­но иметь мно­го ра­бот­ни­ков и обо­ру­до­ва­ния для до­сти­же­ния той же про­из­вод­ствен­ной мощ­но­сти. Вот по­че­му на­руж­ное про­тя­ги­ва­ние при­ме­ня­ет­ся в ос­нов­ном в мас­со­вом про­из­вод­стве.

Вы­со­кая точ­ность

Чер­но­вую и чи­сто­вую об­ра­бот­ку мож­но вы­пол­нять од­но­вре­мен­но, без не­об­хо­ди­мо­сти вы­пол­нять чер­но­вую и чи­сто­вую об­ра­бот­ку не­сколько раз, как на фре­зер­ном стан­ке. Про­тяж­ной ста­нок для на­руж­но­го про­тя­ги­ва­ния мо­жет об­ра­ба­ты­вать де­та­ли с ше­ро­хо­ва­той по­верх­но­стью. Раз­мер и ка­че­ство по­верх­но­сти по­сле про­тя­ги­ва­ния ана­ло­гич­ны чи­сто­во­му фре­зе­ро­ва­нию.

Низ­кие тре­бо­ва­ния к опе­ра­то­ру

Спе­ци­аль­но раз­ра­бо­тан­ная про­тяж­ка и при­спо­соб­ле­ние на­хо­дят­ся на про­тяж­ном стан­ке. Опе­ра­то­ру не нуж­но про­грам­ми­ро­вать или ка­либ­ро­вать ин­стру­мент пе­ред об­ра­бот­кой. Так­же нет раз­ни­цы меж­ду опе­ра­то­ра­ми.

Низ­кая се­бе­сто­и­мость за шту­ку

С точ­ки зре­ния тех же тре­бо­ва­ний к мас­со­во­му про­из­вод­ству, на­руж­ное про­тя­ги­ва­ние тре­бу­ет мень­ше­го ко­ли­че­ства обо­ру­до­ва­ния, мень­ше­го ко­ли­че­ства опе­ра­то­ров, мень­ших тре­бо­ва­ний к ква­ли­фи­ка­ции и вы­со­кую ста­биль­ность. Об­щее вли­я­ние де­ла­ет сто­и­мость од­ной де­та­ли про­тяж­ки по­верх­но­сти очень низ­кой. Ура!

При­ме­ры по­верх­ност­но­го про­тя­ги­ва­ния

Тор­моз­ной суп­порт, пор­шень до­вод­чи­ка, ли­ней­ная на­прав­ля­ю­щая, де­таль для ре­гу­ли­ров­ки уг­ла на­кло­на ав­то­мо­биль­но­го си­де­нья, пи­сто­лет для гвоз­дей, стро­и­тель­ные де­та­ли и мно­гое дру­гое.
