Прецизионное шлифование

Кон­цеп­ции шли­фо­ва­ния

Пре­ци­зи­он­ное шли­фо­ва­ние — это про­цесс аб­ра­зив­ной об­ра­бот­ки, в ко­то­ром в ка­че­стве ре­жу­ще­го ин­стру­мен­та ис­поль­зу­ет­ся шли­фо­валь­ный круг.

Шли­фо­валь­ный круг — это од­но­ра­зо­вый круг, ис­поль­зу­е­мый для раз­лич­ных опе­ра­ций шли­фо­ва­ния и аб­ра­зив­ной об­ра­бот­ки. Шли­фо­валь­ные кру­ги так­же мо­гут быть из­го­тов­ле­ны из цель­но­го сталь­но­го или алю­ми­ни­е­во­го дис­ка с при­креплён­ны­ми к по­верх­но­сти ча­сти­ца­ми. Шли­фо­валь­ное де­ло – это боль­шая и раз­но­об­раз­ная об­ласть про­из­вод­ства и из­го­тов­ле­ния ин­стру­мен­тов. Плос­кое шли­фо­ва­ние ис­поль­зу­ет вра­ща­ю­щий­ся аб­ра­зив­ный круг для уда­ле­ния ма­те­ри­а­ла, со­з­да­вая плос­кую по­верх­ность. Он мо­жет про­из­во­дить очень тон­кую от­дел­ку и очень точ­ные раз­ме­ры; тем не ме­нее, в кон­тек­сте мас­со­во­го про­из­вод­ства он так­же мо­жет до­воль­но быст­ро об­ра­ба­ты­вать боль­шие объё­мы ме­тал­ла.

По­скольку пре­ци­зи­он­ное шли­фо­ва­ние яв­ля­ет­ся до­ро­го­сто­я­щей опе­ра­ци­ей, оно ис­поль­зу­ет­ся только для ма­те­ри­а­лов, тре­бу­ю­щих бо­лее ка­че­ствен­ной об­ра­бот­ки (та­ких как по­са­доч­ные ме­ста под­шип­ни­ков и про­фи­ли зуб­ча­тых ко­лес).

Вы­бор то­го, ка­кая из сле­ду­ю­щих опе­ра­ций шли­фо­ва­ния бу­дет ис­поль­зо­вать­ся, опре­де­ля­ет­ся раз­ме­ром, фор­мой, осо­бен­но­стя­ми и же­ла­е­мой про­из­во­ди­тель­но­стью. Ти­пы шли­фо­валь­ных стан­ков:

• Круг­лошли­фо­валь­ный ста­нок
• Бес­цен­тро­вой шли­фо­валь­ный ста­нок
• Плос­ко­шли­фо­валь­ный ста­нок

Круг­лое шли­фо­ва­ние

Круг­лое пре­ци­зи­он­ное шли­фо­ва­ние, так­же на­зы­ва­е­мое цен­тро­вым шли­фо­ва­ни­ем, ис­поль­зу­ет­ся для шли­фо­ва­ния ци­лин­д­ри­че­ских по­верх­но­стей и усту­пов за­го­тов­ки по внеш­не­му или внут­рен­не­му диа­мет­ру.

За­го­тов­ка уста­нав­ли­ва­ет­ся на цен­тры и вра­ща­ет­ся с по­мо­щью устройства, из­вест­но­го как при­вод­ная со­бач­ка или цен­траль­ный при­вод. Аб­ра­зив­ный круг и за­го­тов­ка вра­ща­ют­ся от­дель­ны­ми дви­га­те­ля­ми и с раз­ной ско­ро­стью. Стол мож­но от­ре­гу­ли­ро­вать для по­лу­че­ния ко­ну­сов.

Круг­лошли­фо­валь­ный ста­нок име­ет шли­фо­валь­ный (аб­ра­зив­ный) круг, два цен­тра, удер­жи­ва­ю­щих за­го­тов­ку, и па­трон, шли­фо­валь­ную со­бач­ку или дру­гой ме­ха­низм для при­во­да ра­бо­ты. Боль­шин­ство круг­лошли­фо­валь­ных стан­ков име­ют верт­люг, поз­во­ля­ю­щий фор­мо­вать ко­ни­че­ские де­та­ли. Круг и за­го­тов­ка дви­жут­ся па­рал­лель­но друг дру­гу как в ра­ди­аль­ном, так и в про­доль­ном на­прав­ле­ни­ях, сре­зая струж­ку.

Ста­нок для шли­фов­ки ко­лен­ча­то­го ва­ла мо­жет быть при­ме­ром та­кой об­ра­бот­ки. Ко­лен­ча­тый вал пред­став­ля­ет со­бой наи­бо­лее слож­ную для шли­фо­ва­ния ци­лин­д­ри­че­скую по­верх­ность. Шли­фо­ва­ние ко­лен­ча­тых ва­лов предъяв­ля­ет вы­со­кие тре­бо­ва­ния к ис­поль­зу­е­мо­му ин­стру­мен­ту. При шли­фо­ва­нии ко­рен­ных и ша­тун­ных под­шип­ни­ков ко­лен­ча­тых ва­лов.

Бес­цен­тро­вое шли­фо­ва­ние

Бес­цен­тро­вое шли­фо­ва­ние обыч­но ис­поль­зу­ет­ся для об­ра­бот­ки длин­ных, тон­ких и мел­ких за­го­то­вок, ко­то­рые не рас­по­ло­же­ны меж­ду шпин­де­лем и зад­ней баб­кой.

При этой опе­ра­ции шли­фо­ва­ния за­го­тов­ка за­креп­ля­ет­ся меж­ду дву­мя вра­ща­ю­щи­ми­ся шли­фо­валь­ны­ми кру­га­ми:

• Один круг, из­вест­ный как шли­фо­валь­ный круг, вы­пол­ня­ет шли­фо­валь­ное действие на по­верх­но­сти за­го­тов­ки, имея бо­лее вы­со­кую ли­ней­ную ско­рость,
• Дру­гое ко­ле­со, из­вест­ное как ре­гу­ли­ру­ю­щее ко­ле­со, яв­ля­ет­ся по­движ­ным. Это ко­ле­со пред­на­зна­че­но для ока­за­ния бо­ко­во­го дав­ле­ния на за­го­тов­ку.

Лез­вие под­дер­жи­ва­ет де­таль во вре­мя об­ра­бот­ки.

Чрез­вы­чай­но точ­ная на­стройка стан­ка и тща­тель­ный вы­бор шли­фо­валь­но­го ин­стру­мен­та тре­бу­ют боль­ших зна­ний и опыта, по­это­му он ис­поль­зу­ет­ся в са­мых раз­ных от­рас­лях, та­ких как ав­то­мо­би­ле­стро­е­ние, под­шип­ни­ко­вая про­мыш­лен­ность, элек­тро­дви­га­те­ли, до­рож­ная, тек­стиль­ная про­мыш­лен­ность. и т.п.

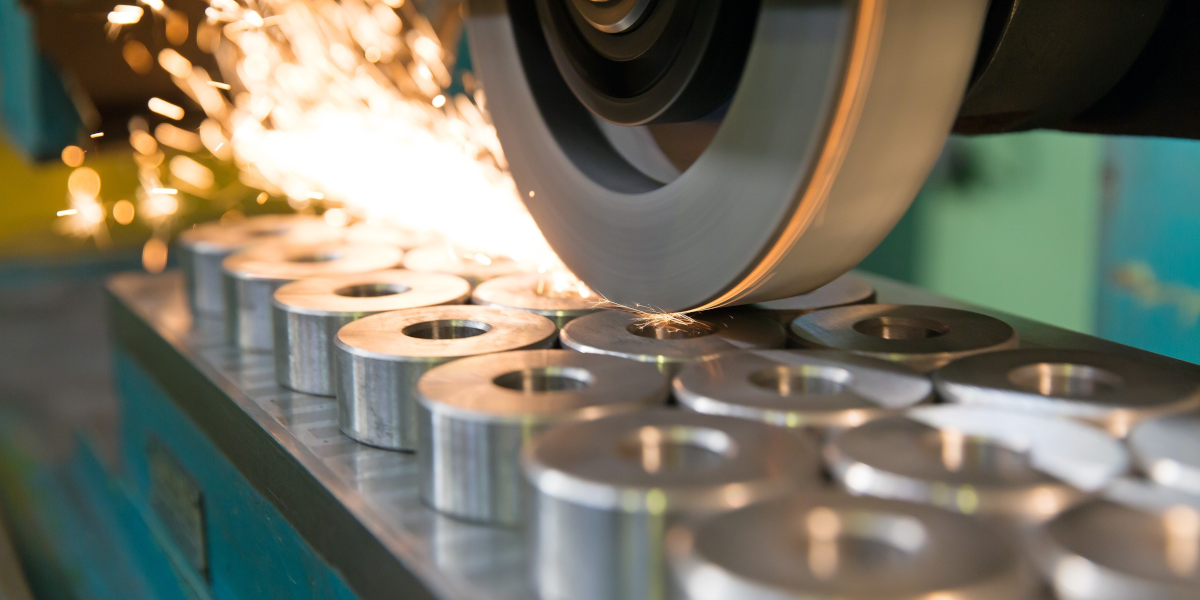

Плос­ко­шли­фо­валь­ный ста­нок

Плос­ко­шли­фо­валь­ный ста­нок — это ста­нок, ис­поль­зу­е­мый для обес­пе­че­ния пре­ци­зи­он­ной шли­фов­ки по­верх­но­стей.

Пре­ци­зи­он­ное шли­фо­ва­ние — это про­цесс от­дел­ки, в ко­то­ром ис­поль­зу­ет­ся вра­ща­ю­щий­ся аб­ра­зив­ный круг для сгла­жи­ва­ния плос­кой по­верх­но­сти ме­тал­ли­че­ских или не­ме­тал­ли­че­ских ма­те­ри­а­лов, что­бы при­дать им бо­лее изыс­кан­ный вид или по­лу­чить же­ла­е­мую по­верх­ность для функ­ци­о­наль­но­го на­зна­че­ния:

• Го­ри­зон­таль­но-шпин­дель­ные (пе­ри­фе­рий­ные) плос­ко­шли­фо­валь­ные стан­ки. Пе­ри­фе­рия ко­ле­са со­при­ка­са­ет­ся с за­го­тов­кой, об­ра­зуя плос­кую по­верх­ность.
• Вер­ти­каль­но-шпин­дель­ные (тор­це­вые) шли­фо­валь­ные стан­ки. По­верх­ность ко­ле­са, чаш­ки, ци­лин­д­ра, дис­ка или сег­мент­но­го ко­ле­са ис­поль­зу­ет­ся на плос­кой по­верх­но­сти.

Зу­бо­шли­фо­валь­ный ста­нок пред­став­ля­ет со­бой про­цесс от­дел­ки по­верх­но­сти ин­стру­мен­тов по­сле тер­ми­че­ской об­ра­бот­ки, та­кой как на­уг­ле­ро­жи­ва­ние. Чем луч­ше от­шли­фо­ва­на по­верх­ность бо­ко­вых сто­рон зу­ба, тем луч­ше под­хо­дит фор­ма. В про­цес­се шли­фо­ва­ния фор­ма зу­ба со­з­даёт­ся за счёт прак­ти­че­ски ли­ней­но­го за­цеп­ле­ния ин­стру­мен­та в за­зо­ре меж­ду зу­бья­ми. Этот ме­тод пред­на­зна­чен для шли­фо­ва­ния ко­ни­че­ских зуб­ча­тых ко­лес, ко­то­рые ис­поль­зу­ют­ся в ос­нов­ном в диф­фе­рен­ци­аль­ных пе­ре­да­чах. Здесь шли­фо­валь­ный круг ис­поль­зу­ет­ся для рез­ки про­фи­ля не­по­сред­ствен­но с по­мо­щью вы­со­ко­точ­но­го пра­вя­ще­го кру­га с ал­маз­ным по­крыти­ем.
