Протяжные станки и винтовое протягивание

Что та­кое про­тя­ги­ва­ние?

В ин­же­нер­ных учеб­ни­ках очень ма­ло ин­фор­ма­ции о про­тя­ги­ва­нии и его при­ме­не­нии. Да­же ес­ли вы спро­си­те хо­ро­шо обу­чен­ных ин­же­не­ров о том, что та­кое про­тя­ги­ва­ние, они мо­гут не дать чёт­ко­го от­ве­та. В этой се­рии ста­тей, по­нят­ных и без ин­же­нер­но­го об­ра­зо­ва­ния, мы по­зна­ко­мим вас с про­тя­ги­ва­ни­ем и его при­ме­не­ни­ем.

Что та­кое про­тяж­ной ста­нок?

Про­тя­ги­ва­ние мо­жет быть ис­поль­зо­ва­но для быстро­го и точ­но­го из­го­тов­ле­ния круг­лых от­вер­стий, шли­цев, шпо­ноч­ных ка­на­вок, ка­на­вок под шесть бол­тов, квад­рат­ных от­вер­стий, ше­сти­гран­ных от­вер­стий, от­вер­стий спе­ци­аль­ной фор­мы, вин­то­вых зу­бьев и т.д. Вы­со­кая сте­пень на­стра­и­ва­е­мо­сти воз­мож­на для со­вер­шен­но раз­лич­ных тре­бо­ва­ний.

На­при­мер, при об­ра­бот­ке внут­рен­них шли­цов не­об­хо­ди­мо об­ра­ба­ты­вать всю по­верх­ность слож­ной фор­мы за один раз; при об­ра­бот­ке спи­раль­ных зу­бьев ин­стру­мент дол­жен вра­щать­ся син­хрон­но во вре­мя про­тя­ги­ва­ния, а при об­ра­бот­ке круг­ло­го от­вер­стия в алю­ми­ни­е­вом из­де­лии не­сколько про­цес­сов, та­ких как чер­но­вая, чи­сто­вая и по­ли­ров­ка, мо­гут быть объеди­не­ны в один про­цесс.

Про­цесс про­тя­ги­ва­ния за­клю­ча­ет­ся в том, что про­тяж­ной ста­нок об­ре­за­ет за­го­тов­ку с по­мо­щью про­тяж­ки.

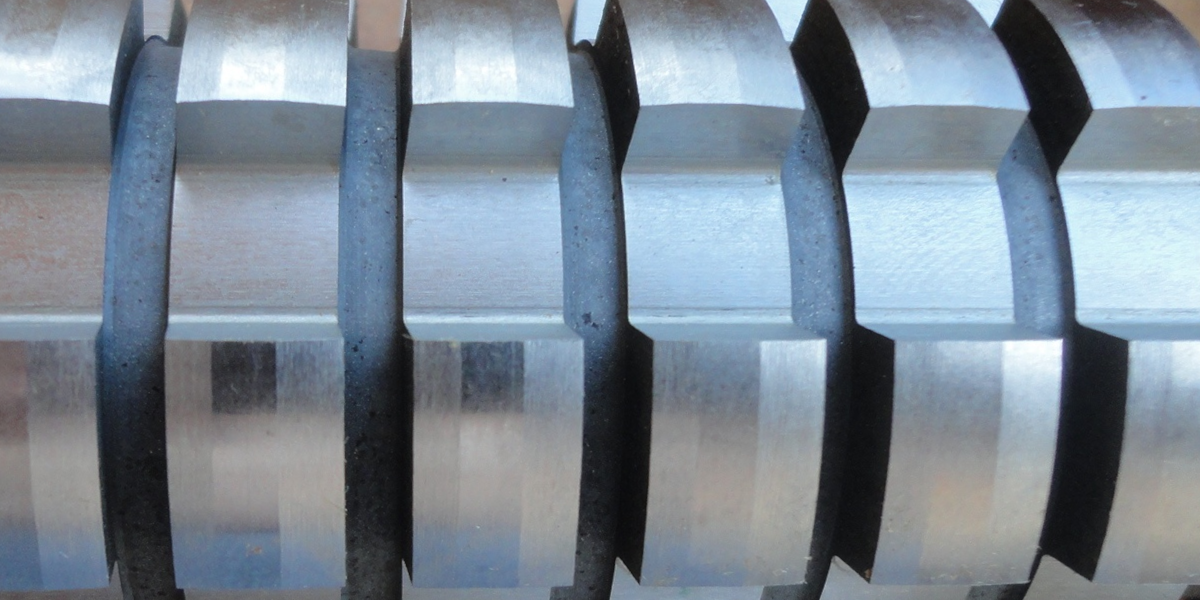

Что та­кое про­тяж­ка? Про­тяж­ка — это ин­стру­мент с мно­же­ством круг­лых лез­вий, рас­по­ло­жен­ных от ма­ленько­го к боль­шо­му. Стан­дарт­ные про­тяж­ки вклю­ча­ют в се­бя часть хво­сто­ви­ка для за­жи­ма и на­прав­ле­ния, часть лез­вия, вклю­ча­ю­щую чер­но­вые и от­де­лоч­ные зу­бья, а так­же подъём­ную часть, ис­поль­зу­е­мую для подъё­ма ин­стру­мен­та. Струк­ту­ра по­ка­за­на на ри­сун­ке ни­же.

В ка­че­стве при­ме­ра возь­мём на­столь­ный про­тяж­ной ста­нок с сер­во­при­во­дом. Про­тяж­ка сна­ча­ла про­хо­дит че­рез внут­рен­нее от­вер­стие за­го­тов­ки для за­креп­ле­ния в съём­ни­ке под ра­бо­чим сто­лом, а за­тем ра­бо­чий стол под­ни­ма­ет­ся для про­тяж­ки. Ко­г­да ра­бо­чий стол под­ни­ма­ет­ся до уров­ня по­след­не­го зу­ба ин­стру­мен­та, про­цесс про­тя­ги­ва­ния за­вер­ша­ет­ся.

Пре­иму­ще­ства про­тяж­ки

• Вы­со­кая ско­рость об­ра­бот­ки

  В за­ви­си­мо­сти от фор­мы за­го­тов­ки и объё­ма рез­ки не­боль­шая за­го­тов­ка мо­жет быть из­го­тов­ле­на при­мер­но за 6-30 се­кунд, а сред­няя или боль­шая за­го­тов­ка мо­жет быть за­вер­ше­на за 30-90 се­кунд. Од­но­вре­мен­ная об­ра­бот­ка всей по­верх­но­сти де­ла­ет про­тяж­ной ста­нок на­мно­го быст­рее, чем дру­гие ре­жу­щие стан­ки, осо­бен­но при из­го­тов­ле­нии слож­ных форм. Про­тяж­ной ста­нок бо­лее дру­гих под­хо­дит для мас­со­во­го про­из­вод­ства.

• Ста­биль­ность раз­ме­ра

  Стан­ки и ин­стру­мен­ты, ис­поль­зу­е­мые для про­тя­ги­ва­ния, пред­на­зна­че­ны для се­рий­но­го про­из­вод­ства. Ка­кой бы слож­ной ни бы­ла фор­ма де­та­ли, ка­че­ство при мас­со­вой об­ра­бот­ке до­ста­точ­но ста­биль­но. Тех­ни­че­ские тре­бо­ва­ния к опе­ра­то­ру стан­ка не вы­со­ки, что мо­жет до­пол­ни­тель­но умень­шить ко­ле­ба­ния ка­че­ства, вызван­ные че­ло­ве­че­ским фак­то­ром.

• Про­пу­сти­те труд­но­сти, свя­зан­ные с фор­мой или ко­ли­че­ством

  Шпо­ноч­ные ка­нав­ки, шли­цы и па­зы с длин­ны­ми от­вер­сти­я­ми, труд­но­об­ра­ба­ты­ва­е­мые на то­кар­ных стан­ках, на­мно­го лег­че об­ра­ба­ты­вать на внут­рен­них про­тяж­ных стан­ках; тру­доём­кий про­цесс из­го­тов­ле­ния на­руж­ных зу­бьев на фре­зер­ных стан­ках мож­но вы­пол­нить за счи­тан­ные се­кун­ды на на­руж­ных про­тяж­ных стан­ках.

  Ко­г­да вы стал­ки­ва­е­тесь с огра­ни­че­ни­я­ми, свя­зан­ны­ми с фор­мой де­та­лей или их ко­ли­че­ством — по­про­буй­те рас­смот­реть про­тя­ги­ва­ние.

• Нет не­об­хо­ди­мо­сти в про­грам­ми­ро­ва­нии

  При сме­не за­го­то­вок, ес­ли их раз­мер по­хож, то все­го лишь за­ме­нить про­тяж­ку; ес­ли раз­ни­ца в раз­ме­рах ве­ли­ка, то нуж­но за­ме­нить за­жи­мы, про­тяж­ку и съём­ни­ки, что так­же очень про­сто.

  В гид­рав­ли­че­ском про­тяж­ном стан­ке ход про­тя­ги­ва­ния кон­тро­ли­ру­ет­ся по­ло­же­ни­ем дат­чи­ков, а ис­поль­зу­е­мые функ­ции так­же до­воль­но про­сты; в сер­во­про­тяж­ном стан­ке мож­но ви­зу­а­ли­зи­ро­вать как сбор ин­фор­ма­ции, так и ход про­тя­ги­ва­ния. Пря­мая ра­бо­та в ви­зу­аль­ном ЧПУ, ни­ка­ко­го про­грам­ми­ро­ва­ния.

• До­ступ­ная ав­то­ма­ти­за­ция

  Про­тяж­ные стан­ки AXISCO с ав­то­ма­ти­за­ци­ей мо­гут ра­бо­тать весь день. Име­ют­ся до­пол­ни­тель­ные вхо­ды/вы­хо­ды для под­клю­че­ния к дру­го­му обо­ру­до­ва­нию на за­во­де за­каз­чи­ка, что зна­чи­тель­но сни­жа­ет тру­до­затра­ты, сво­дит к ми­ни­му­му не­ста­биль­ность и дол­го­сроч­но оп­ти­ми­зи­ру­ет про­из­во­ди­тель­ность про­из­вод­ства.

Ка­кие ти­пы про­тяж­ных стан­ков есть в Axisco?

В Axisco есть че­ты­ре ти­па про­тяж­ных стан­ков:

1. Про­тяж­ные стан­ки с вин­то­вой про­тяж­кой с ЧПУ
2. На­столь­ные про­тяж­ные стан­ки с сер­во­при­во­дом
3. Гид­рав­ли­че­ские про­тяж­ные стан­ки для внут­рен­ней про­тяж­ки
4. Гид­рав­ли­че­ские про­тяж­ные стан­ки для на­руж­ной про­тяж­ки

Мы ин­те­гри­ру­ем ин­стру­мен­ты и при­спо­соб­ле­ния со стан­ком во всех ви­дах про­тяж­ных ре­ше­ний «под ключ».

Что та­кое вин­то­вая про­тяж­ка?

Про­тяж­ные стан­ки с вин­то­вой про­тяж­кой с ЧПУ

Эти стан­ки мо­гут об­ра­ба­ты­вать вин­то­вые зу­бья с огром­ной точ­но­стью с по­мо­щью ЧПУ. В ЧПУ ин­ту­и­тив­но по­нят­но и удоб­но за­да­вать на­прав­ле­ние спи­ра­ли, диа­метр де­ли­тель­ной окруж­но­сти и угол опе­ре­же­ния. Во вре­мя об­ра­бот­ки ин­стру­мент вра­ща­ет­ся, а ра­бо­чий стол син­хрон­но пе­ре­ме­ща­ет за­го­тов­ку вверх для за­вер­ше­ния про­тя­ги­ва­ния.

Узнай­те боль­ше: По­че­му лю­ди вы­би­ра­ют сер­во­про­тяж­ные стан­ки с ЧПУ?

Про­тяж­ные стан­ки с элек­тро­ме­ха­ни­че­ским подъём­ным сто­лом

В про­тяж­ном стан­ке с сер­во­при­во­дом во вре­мя рез­ки пе­ре­ме­ща­ет­ся не про­тяж­ка, а ра­бо­чий стол с за­го­тов­кой. Эти стан­ки в ка­че­стве ос­нов­но­го источ­ни­ка пи­та­ния ис­поль­зу­ют элек­три­че­ство, а не гид­рав­ли­ку. По срав­не­нию с гид­рав­ли­че­ским про­тяж­ным стан­ком, про­тяж­ной ста­нок с сер­во­при­во­дом име­ет луч­шую энер­го­эф­фек­тив­ность и бо­лее без­опа­сен для окру­жа­ю­щей сре­ды. Все­ми па­ра­мет­ра­ми, та­ки­ми как ско­рость про­тяж­ки, ско­рость воз­вра­та, ход и т.д., мож­но управ­лять че­рез ЧПУ. По­это­му для ра­бо­ты опе­ра­то­ру нуж­но сто­ять на зем­ле, а не в яме или на лест­ни­це.

Гид­рав­ли­че­ские про­тяж­ные стан­ки для внут­рен­ней про­тяж­ки

Клас­си­че­ский вы­бор про­тяж­но­го стан­ка. Боль­шин­ство про­тяж­ных стан­ков в ми­ре яв­ля­ют­ся гид­рав­ли­че­ски­ми про­тяж­ны­ми стан­ка­ми. По срав­не­нию с про­тяж­ным стан­ком с элек­тро­ме­ха­ни­че­ским подъём­ным сто­лом, гид­рав­ли­че­ский про­тяж­ной ста­нок Axisco для внут­рен­ней про­тяж­ки бо­лее эко­но­ми­чен по це­не. Его точ­ность яв­ля­ет­ся столь же пре­вос­ход­ной при том, что он мо­жет быть из­го­тов­лен с огром­ным тон­на­жем (бо­лее 100 тонн) в со­о­т­вет­ствии с по­треб­но­стя­ми кли­ен­та. При про­тя­ги­ва­нии на гид­рав­ли­че­ском про­тяж­ном стан­ке ра­бо­чий стол остаёт­ся не­по­движ­ным, а ин­стру­мент дви­га­ет­ся вниз. По­это­му вы­со­та ра­бо­че­го сто­ла от­но­си­тель­но ве­ли­ка. Во вре­мя ра­бо­ты опе­ра­то­ру мо­жет по­тре­бо­вать­ся сто­ять на лест­ни­це или в яме.

Гид­рав­ли­че­ский про­тяж­ной ста­нок для на­руж­ной про­тяж­ки

Ес­ли вы хо­ти­те сде­лать на боль­шом ко­ли­че­стве сво­их за­го­тов­ках не­сколько па­зов или слож­ную фор­му, стан­ки для про­тяж­ки — это очень хо­ро­ший вы­бор. За­го­тов­ка за­креп­ля­ет­ся на ра­бо­чем сто­ле, про­тяж­ка сре­за­ет нуж­ный ме­талл с дру­гой сто­ро­ны. Узнай­те боль­ше: Как ра­бо­та­ет на­руж­ное про­тя­ги­ва­ние? Пре­иму­ще­ства на­руж­но­го про­тя­ги­ва­ния. Ес­ли вы хо­ти­те сде­лать не­сколько па­зов или слож­ную фор­му на по­верх­но­сти ва­ших за­го­то­вок в боль­шом ко­ли­че­стве, стан­ки для про­тяж­ки по­верх­но­сти — это очень хо­ро­ший вы­бор для вас. За­го­тов­ка за­креп­ля­ет­ся на ра­бо­чем сто­ле, про­тяж­ка сре­за­ет­ся с дру­гой сто­ро­ны, за­кан­чи­вая про­цесс про­тя­ги­ва­ния.

По­дроб­нее о на­руж­ном про­тя­ги­ва­нии: Как ра­бо­та­ет про­тя­ги­ва­ние? Пре­иму­ще­ства на­руж­но­го про­тя­ги­ва­ния

Спо­со­бы ис­поль­зо­ва­ния раз­лич­ных ти­пов про­тяж­ных стан­ков

Сле­ва: Гид­рав­ли­че­ский про­тяж­ной ста­нок рас­по­ло­жен в яме. В цен­тре: Гид­рав­ли­че­ский про­тяж­ной ста­нок с лест­ни­цей. Спра­ва: про­тяж­ной ста­нок с элек­тро­ме­ха­ни­че­ским подъём­ным сто­лом, ра­бо­тая на ко­то­ром опе­ра­тор мо­жет сто­ять на зем­ле.

По­че­му луч­ше ис­поль­зо­вать стан­ки Axisco для про­тя­ги­ва­ния?

Ком­па­ния Axisco призна­на кли­ен­та­ми бо­лее чем в 30 стра­нах ми­ра и име­ет бо­лее чем 35-лет­ний опыт ра­бо­ты. Кли­ен­та­ми Axisco яв­ля­ют­ся ком­па­нии из аэро­кос­ми­че­ской, ав­то­мо­биль­ной и ве­ло­си­пед­ной про­мыш­лен­но­сти. Ком­па­нии, из­го­тав­ли­ва­ю­щие руч­ные ин­стру­мен­ты, зам­ки, де­та­ли гид­рав­ли­че­ских кла­па­нов, элек­трон­ные де­та­ли и са­мое раз­лич­ное обо­ру­до­ва­ние. У Axisco есть ком­плекс­ные ре­ше­ния для про­тяж­ки, вклю­чая про­тяж­ные стан­ки с вин­то­вой про­тяж­кой с ЧПУ, про­тяж­ные стан­ки с элек­тро­ме­ха­ни­че­ским подъём­ным сто­лом, гид­рав­ли­че­ские про­тяж­ные стан­ки для внут­рен­не­го и на­руж­но­го про­тя­ги­ва­ния. Стан­ки бы­ва­ют са­мой раз­ной гру­зо­подъём­но­сти и с са­мым раз­ным хо­дом в за­ви­си­мо­сти от по­треб­но­стей за­каз­чи­ка.

По­дроб­нее о про­тя­ги­ва­нии

На­руж­ное про­тя­ги­ва­ние

По­верх­ност­ное про­тя­ги­ва­ние, так­же из­вест­ное как на­руж­ное про­тя­ги­ва­ние, от­но­сит­ся к про­ре­за­нию оди­ноч­ных ка­на­вок, не­скольких ка­на­вок или спе­ци­аль­ных форм на по­верх­но­сти или кром­ке за­го­тов­ки.

По­дроб­нее о на­руж­ном про­тя­ги­ва­нии: Как ра­бо­та­ет про­тя­ги­ва­ние? Пре­иму­ще­ства на­руж­но­го про­тя­ги­ва­ния

Про­тя­ги­ва­ние с ЧПУ и про­тя­ги­ва­ние с сер­во­при­во­дом

Про­тяж­ной ста­нок с сер­во­при­во­дом (с элек­тро­ме­ха­ни­че­ским подъём­ным сто­лом) ис­поль­зу­ет элек­три­че­ство в ка­че­стве ос­нов­но­го источ­ни­ка энер­гии. Сер­во­при­вод мо­жет точ­но кон­тро­ли­ро­вать боль­шое уси­лие про­тя­ги­ва­ния с по­мо­щью не­боль­шо­го сиг­на­ла.

По­дроб­нее о про­тя­ги­ва­нии с ЧПУ: По­че­му сто­ит выбрать про­тя­ги­ва­ние с ЧПУ и сер­во­при­вод с ЧПУ?

Шли­це­вое про­тя­ги­ва­ние

Ко­г­да мы хо­тим пе­ре­дать вра­ща­тель­ное дви­же­ние от од­ной точ­ки к дру­гой в лю­бом устройстве, мы обыч­но по­ла­га­ем­ся на шли­це­вое со­еди­не­ние.

По­дроб­нее о шли­це­вом про­тя­ги­ва­нии: Шли­це­вое про­тя­ги­ва­ние: узнай­те о на­ших услу­гах и стан­ке для шли­це­во­го про­тя­ги­ва­ния.

Стан­ки для про­тя­ги­ва­ния тяг

Про­тя­ги­ва­ние тяг — это тех­но­ло­гия выре­за­ния слож­ных фи­гур за один про­ход. Вза­и­мо­действие стан­ка, про­тяж­ки и оснаст­ки име­ет ре­ша­ю­щее зна­че­ние для из­го­тов­ле­ния вы­со­ко­точ­ных из­де­лий.

По­дроб­нее о про­тяж­ном стан­ке: Гид­рав­ли­че­ский про­тяж­ной ста­нок для внут­рен­не­го про­тя­ги­ва­ния 10 тонн 1500 мм.

Про­тяж­ки и шли­це­вые про­тяж­ки

Про­тяж­ка от­но­сит­ся к ин­стру­мен­ту для боль­шин­ства тя­жё­лых ин­стру­мен­тов и тон­кой за­точ­ки, ко­то­рая в ос­нов­ном уста­нав­ли­ва­ет­ся на про­тяж­ном стан­ке.

По­дроб­нее о ре­жу­щих ин­стру­мен­тах для про­тяж­ки: Про­тяж­ки и шли­це­вые про­тяж­ки.
