Откройте мир возможностей с шлифовальными станками: принцип работы, особенности и применение
В современном производстве качество обработки деталей играет ключевую роль в успехе любой компании. Шлифовальные станки — это незаменимый инструмент, который обеспечивает идеальную поверхность деталей и повышает конкурентоспособность продукции. В этой статье мы подробно рассмотрим принцип работы шлифовальных станков, их конструктивные особенности, а также ниши и области промышленности, где они наиболее востребованы. Приятного чтения!
Принцип работы и конструктивные особенности
Шлифовальные станки предназначены для обработки деталей с целью получения необходимых размеров, формы и качества поверхности. Принцип работы основан на отрезании микроскопических частиц материала с помощью абразивного инструмента – шлифовального круга, который вращается на высокой скорости. [Иллюстрация принципа работы шлифовального станка]
Конструктивные особенности шлифовальных станков включают:- Основание – каркас, на котором устанавливаются все компоненты станка.
- Стол – подвижная часть станка, на которую закрепляется обрабатываемая деталь.
- Шпиндель – вал со шлифовальным кругом, передающий движение от электродвигателя к кругу.
- Подшипники и направляющие – обеспечивают точное перемещение стола и шпинделя.
Ниша и области промышленности
Шлифовальные станки занимают важную нишу в металлообработке, так как позволяют обрабатывать детали с высокой точностью и качеством поверхности. Они применяются для обработки различных деталей, таких как валы, шестерни, направляющие, подшипниковые кольца и других металлических изделий.
Основные области промышленности, где наиболее востребованы шлифовальные станки, включают автомобильную, авиационную, судостроительную, энергетическую и машиностроительную отрасли.
Виды шлифовальных станков и их отличия
Плоскошлифовальные станки: предназначены для обработки плоских поверхностей деталей. В зависимости от типа движения стола и шлифовального круга, плоскошлифовальные станки могут быть поперечно-шлифовальными, продольно-шлифовальными или круглошлифовальными.

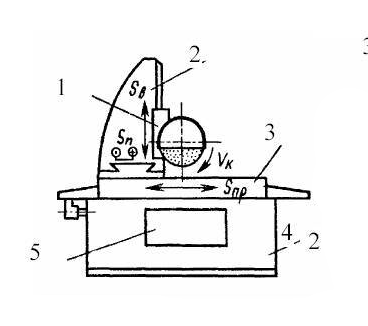

Рис. 1: Плоскошлифовальные станки
1 — шлифовальная бабка, 2 — стойка, 3 — стол, 4 — станина, 5 — привод стола
Круглошлифовальные станки: предназначены для обработки цилиндрических и конических поверхностей деталей. Валы, шестерни, трубы и подшипники - это лишь некоторые примеры деталей, которые могут быть обработаны на круглошлифовальных станках.

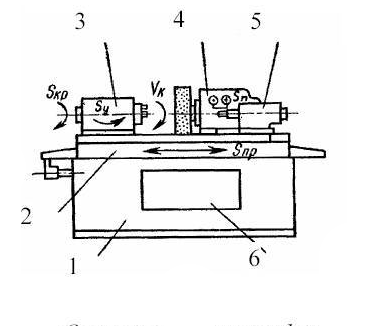

Рис. 2: Круглошлифовальные станки
1 — станина, 2 — стол, 3 — передняя бабка с коробкой скоростей, 4 — шлифовальная бабка, 5 — задняя бабка, 6 — привод стола
Суперфинишные станки: используются для обработки поверхностей деталей с требованиями к высокой точности и качеству. Суперфинишные станки способны обрабатывать поверхности с шероховатостью до долей микрона.
Рис. 3: Суперфинишные станки
1 — станина, 2 — бабка с шлифующим кругом, 3, 5 — механизмы правки, 4 — бабка с ведущим кругом, 6 — нож.
Сравнение с другими станками
Шлифовальные станки предлагают ряд преимуществ по сравнению с другими типами станков, такими как токарные, фрезерные и эрозионные станки:
- Высокая точность обработки: шлифовальные станки обеспечивают точность размеров и формы деталей, которая недостижима для большинства других видов станков.
- Высокое качество поверхности: благодаря использованию абразивного инструмента, шлифовальные станки позволяют достичь высокой степени шероховатости поверхности.
- Универсальность: шлифовальные станки подходят для обработки широкого спектра материалов и деталей различных форм и размеров.
Заключение
Шлифовальные станки являются незаменимым инструментом для обработки металлических деталей с высокой точностью и качеством поверхности. Они занимают важную нишу в металлообработке и используются во многих отраслях промышленности, таких как автомобильная, авиационная, судостроительная, энергетическая и машиностроительная. В зависимости от конкретных требований к обработке, можно выбрать плоскошлифовальный, круглошлифовальный или суперфинишный станок, каждый из которых обладает своими особенностями и преимуществами.
По сравнению с другими видами станков, шлифовальные станки предлагают высокую точность обработки, качество поверхности и универсальность. Это делает их ценным решением для компаний, которые стремятся повысить конкурентоспособность своей продукции и обеспечить высокий уровень качества.
Мы надеемся, что эта статья помогла Вам лучше понять принцип работы, особенности и применение шлифовальных станков. Наша компания предлагает широкий ассортимент шлифовальных станков, а также услуги по их подбору, установке и обслуживанию. Если у Вас возникнут вопросы или Вам потребуется помощь в выборе подходящего оборудования, пожалуйста, не стесняйтесь обращаться к нашим специалистам по телефону +7 (495) 665-93-35 или на электронную почту stanki@osnastik.ru. Мы всегда рады помочь!
